ОПИСАНИЕ ПРИБОРА:

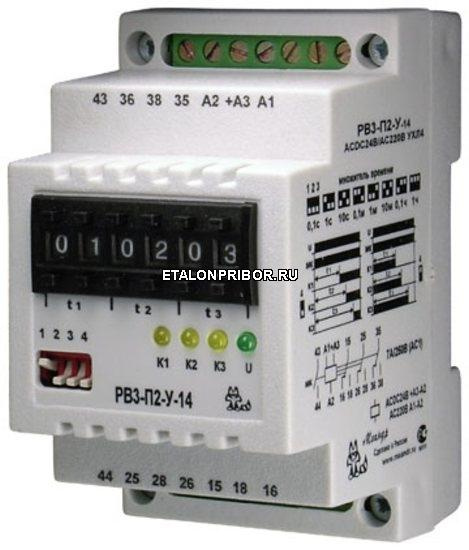

Трехцепное реле времени РВ3-П2-У-14 предназначено для выдачи команд в цепи схем управления через контакты встроенных электромагнитных реле после отработки предварительно установленных выдержек времени. Отсчет установленной выдержки времени по трем цепям начинается с подачей питающего напряжения, включение мгновенного контакта происходит без задержки.
РВ3-П2-1-14 - замена реле времени серии РСВ,
Реле времени серии РВ-100: 113, 128, 132, 142
Реле времени серии РВ-200: 218, 228, 238, 248
РВ3-П2-У-14 - замена реле времени серии ВЛ-56, ВС43 и др.
Технические характеристики времени РВ3-П2-У-14 с мгновенным и скользящим контактом РВ3-П2-1-14
Параметр | РВ3-П2-У-14 | РВ3-П2-1-14 |
Напряжение питания, В | ACDC24/AC220 или ACDC48-250 (указать при заказе) | |
Диапазон выдержек времени: импульс, пауза скользящий переключающий контакт* | 0,1 сек -99 час, разбит на 8 поддиапазонов - | 0,1 сек -99 мин, разбит на 4 поддиапазона 0,2с или 0,5с опред. положением перекл. 4 |
Погрешность отсчета выдержки времени | не более 2% | |
Максимальное коммутируемое ток | 7А/250 В(АС1) | |
Максимальная коммутируемая мощность | 2000 ВА | |
Количество контактов | 1 переключающая группа на каждую цепь, +замыкающий мгновенный контакт | 2* переключающие группы, скользящий переключающий контакт, замыкающий мгновенный контакт |
Диаграмма работы, начало с паузы или с импульса определяется положением DIP переключателя | №4 | №3 для двух перекл. групп |
Режим работы | круглосуточный | |
Степень защиты реле | по корпусу IP40, по клеммам IP10 | |
Габаритные размеры, мм | 55 х 90 х 66 | |
Масса, кг | 0,2 | |
Поддиапазоны выдержек определяется положением DIP переключателей Диапазон времени общий для трех (двух) цепей, время каждой цепи устанавливается своими переключателями. | переключатель №-1,2,3 0,1-9,9с 1-99с 10-990с 0,1-9,9м 1-99м 10-990м 0,1-9,9ч 1-99ч | переключатель №-1,2 0,1-9,9с 1-99с 0,1-9,9м 1-99м уставка для двух цепей |
