ОПИСАНИЕ ПРИБОРА:

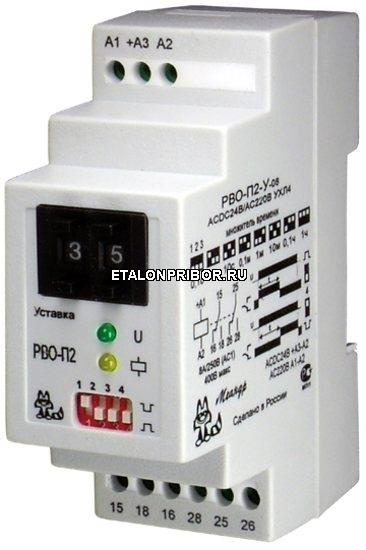

Реле времени РВО-П2-У предназначено для выдачи команд в цепи схем управления через контакты реле после отработки предварительно установленной выдержки времени.
РВО-П2-1-08 с мгновенным контактом.
РВО-П2-3-08 однокомандное реле времени с внешним запуском по входу управления.
Технические характеристики | |
Напряжение питания, В (по исполнению) | АСDC24 В / АС220 В или ACDC110-220 или AC380 |
Напряжение питания РВО-П2-1-08, В (по исполнению) | ACDC24 или AC110 или AC220 |
Реле времени РВО-П2-У-08 Диаграммы работы выбирается переключателем №4 | Задержка на включение |
Задержка на выключение (формирование импульса) | |
Реле времени РВО-П2-1-08 с мгновенным контактом Диаграммы работы выбирается переключателем №4 | Задержка на включение + мк |
Задержка на выключение (формирование импульса)+ мк | |
Реле времени РВО-П2-3-08 с внешним запуском Диаграммы работы выбирается переключателем №4 | Включение и отсчет времени задержки на выключение после размыкания управляющего контакта. |
Включение при замыкании управляющего контакта, отсчет времени на выключение после размыкания управляющего контакта. | |
Диапазон выдержек времени | 0,1 сек-99 час |
разбит на 8 поддиапазонов, выбирается переключателями №1,2,3 | 0,1-9,9с 1-99с 10-990с 0,1-9,9мин. 1-99мин. 10-990мин.(16,5 час) 0,1-9,9час 1-99час |
Способ установки выдержки времени | дискретно |
Погрешность отсчета выдержки времени | не более 2% |
Длительность импульса внешнего запуска для реле времени РВО-П2-3-08 | не менее 50 млсек |
Максимальное коммутируемое напряжение | 400 В |
Максимальная коммутируемая мощность | 2000 ВА |
Количество контактов для РВО-П2-У-08, РВО-П2-3-08 | 2 переключающие группы, Y1 подключения внешнего запуска ( РВО-П2-3-08 ) |
2 переключающие группы, подключение питания к клеммам: А1 - А2 ACDC110-220 B, AC380 B (по исполнению) | |
Количество контактов для РВО-П2-1-08 | 2 переключающие группы + переключающий мгновенный контакт |
Режим работы | круглосуточный |
Светодиодная индикация | Зеленый-подано питание Желтый-включение встроенного реле |
Диапазон рабочих температур * | -10 ... +55˚ С |
Температура хранения | -40 ... +60˚ С |
Габаритные размеры | 35 Х 90 Х 66 мм |
Крепление | DIN-рейка |
* По заказу исполнение на другой диапазон рабочих температур
