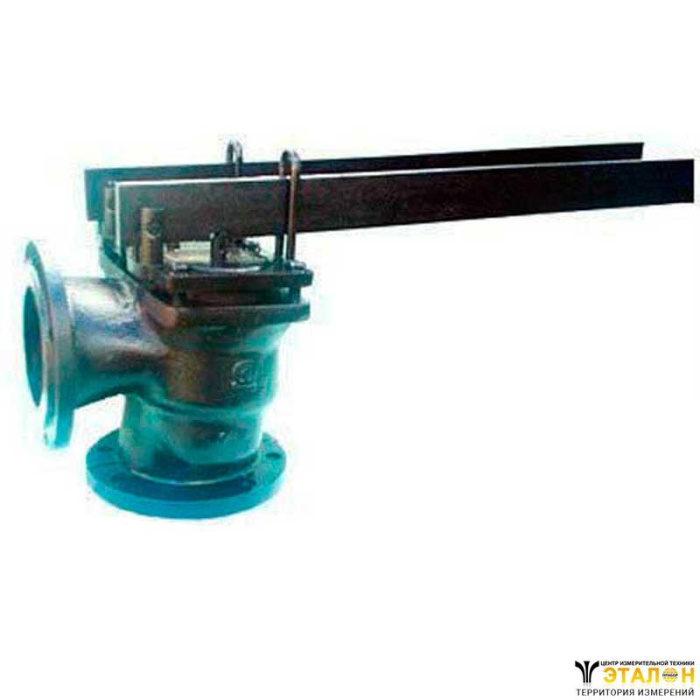

Клапан предохранительный 17ч19бр4 (нж) рычажно-грузовой чугунный фланцевый двухрычажный предназначен для сброса среды при повышении давления сверх допустимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах.
Диаметр номинальный, DN мм | Диапазон рабочего давления Рр, МПа (кгс/см2) | Кол-во грузов, шт | Масса груза, кг | Длинна плеча рычага, мм | Масса без груза, кг |
150 | 1,4...1,6 (14...16) | 10 | 27,0 | 605...697 | 85 |
Параметры | Значение |
Рабочая среда | вода, пар и другие жидкие и газообразные среды, нейтральные по отношению к серому чугуну |
Давление номинальное, PN | 16 кгс/см2 |
Температура рабочей среды | -15 до +225 °С (300 °С) |
Коэффициент расхода :
|
0,1 |
При наименьшем внутреннем диаметре среды dс(мм)
|
90 мм |
Давление начало открытия Рно, не менее | 1,05 Рр |
Давление полного открытия Рпо | 1,1 Рр |
Давление закрытия Рз, не менее | 0,85 Рр |
Срок службы | 5 лет |
DN | H | С | Д | Д1 | Д2 | Д3 | d |
150 | 445 | 200 | 212 | 280 | 280 | 202 | 18 |
DN | d1 | Z | Z1 | a | b | A | B | Kvmax, т/ч |
150 | 23 | 8 | 8 | 17 | 25 | 360 | 184 | 64 |
