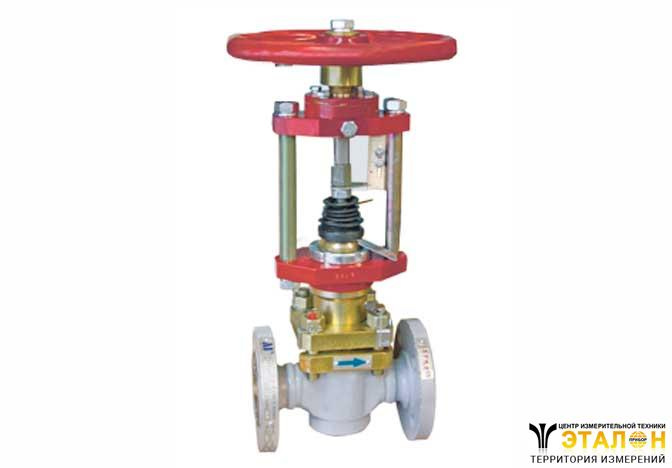

Клапан регулирующий РК-Р
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Клапан РК-Р является исполнительным механизмом регуляторов, предназначенных для регулирования различных параметров ( температуры, давления, расхода и уровня вещества) технологических процессов.
| Параметры | Значение |
| Условный проход, Ду, мм | 15, 25, 50 |
Условная пропускная способность, Kv, м /ч:
|
5 |
| Условное давление Ру, кгс/см | 40, 64 |
| Пропускная характеристика (зависимость пропускной способности от перемещения затвора) | линейная |
Рабочий ход плунжера (золотника), мм
| 14 28 |
| Шифр клапана | Ду, мм | Ру, кгс/см | Размеры, мм | ||||
| L | H | H1 | |||||
| РК-Р | 15 25 50 | 40 | 200 250 320 | 120 140 190 | 590 | ||
Конструктивное исполнение
Регулирующий клапан состоит из дроссельного устройства и привода управления.
Дроссельное устройство регулирует количество проходящей через клапан рабочей среды и состоит из следующих основных деталей: корпуса 16 с фланцами10, верхней 9 и нижней 13 крышек, плунжера 12, седла 11 и штока 7.
Верхняя и нижняя крышки крепятся к корпусу при помощи шпилек 14 с гайками. Герметичность соединения обеспечивается прокладками 17 .
Фланцы 10 ввёртываются в корпус клапана на резьбе и для обеспечения герметичности обвариваются. Размеры фланцев меняются в зависимости от условного давления.
В корпусе на резьбе устанавливаются сёдла 11, размеры которых зависят от условного прохода клапана.
В верхней крышке 9 монтируют сальниковое устройство, состоящее из накидной гайки 4, грундбуксы 5, втулки сальника 18, кольца 6 и сальниковой набивки 19.
При нажатии на накидную гайку 4 достигают необходимого уплотнения сальниковой набивки; подачу смазки обеспечивает лубрикатор 8.
Сальниковое устройство делает клапан герметичным и доводит до минимума силы трения при перемещении штока с плунжером.
В нижнюю крышку 13 ввёрнута пробка 15, заглушающая отверстие для опорожнения и промывки внутренней полости клапана.
Привод управления состоит из кронштейна 21 в верхнюю часть которого вставлена опорная втулка 1 к которой крепится штурвал 22 управления клапаном. В опорную втулку навинчена регулировочная гайка 20 которая служит для соединения механизма управления и клапана.
Клапан РК-Р работает следующим образом: вращательное движение маховика 22 по часовой стрелке преобразуется в поступательное движение плунжера 12 и вся подвижная система перемещается вниз, в результате чего снижается величина потока среды.
