Клапан (вентиль) 15ч95эм

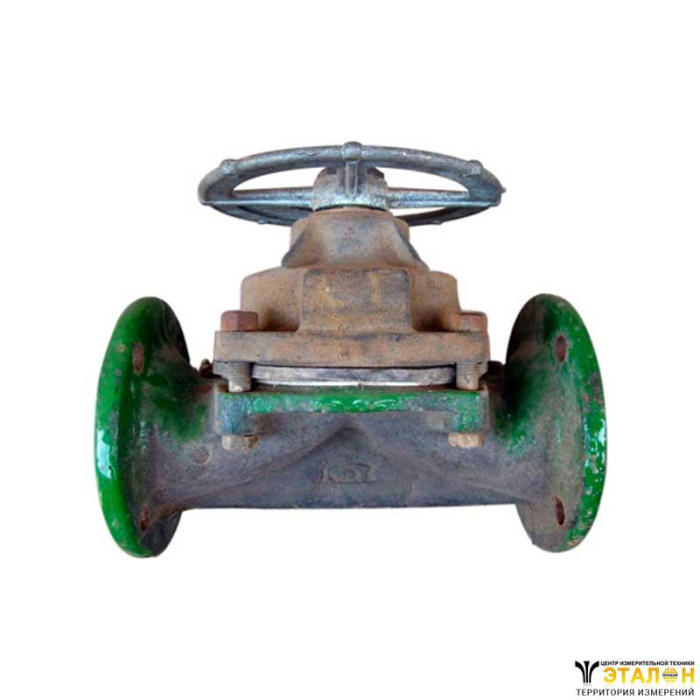

Клапан (вентиль) 15ч95эм запорный диафрагмовый эмалированный - это трубопроводная арматура предназначенная для перекрытия потока.

Технические характеристики

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см2): 1,0 (10);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 26-07-1051-84;
• Класс герметичности по ГОСТ 9544-75:  «3»;
• Номер чертежа: КА 26323-05;

Условия эксплуатации

• Температура рабочей среды: от – 15 до + 120°С;
• Рабочая среда: агрессивная жидкая и газообразная;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ.1; УХЛ4;
• Направление потока среды: под мембрану с любой стороны прохода;

Материалы основных деталей

• Материал изделия (корпус, крышка): СЧ 18;
• Материал изделия (диафрагма): фторопласт - 40;
• Материал изделия (амортизатор): 3826;
• Материал изделия (шпиндель): ст. 5, сталь А12;
• Материал изделия (втулка, гайка): ЛЦ38 Мц2С2;
• Материал изделия (втулка, гайка): ЛЦ40С;
• Материал изделия (Маховик, крестовина): АК4М4 (АЛ158);

Монтаж диафрагмового эмалированного клапана 15ч95эм:

• Клапан должен применяться строго по назначению, соответствие с указанием в паспорте. Установочное положение клапана – любое. Перед монтажом диафрагмовый эмалированный клапан 15ч95эм необходимо проверить наружным осмотром с целью выявления дефектов эмалевого покрытия, вызванных транспортировкой. Разборка клапана не рекомендуется.
• При установке клапана на трубопровод на уплотнительные поверхности фланцев устанавливаются прокладки. Фланцы на трубопроводе надо устанавливать без перекоса, болтовые отверстия должны совпадать с отверстиями на фланцах арматуры. Затягивание болтов при соединении клапана с трубопроводом проводить равномерно. Трубопровод следует укреплять надежно.

Эксплуатация

• Протекающая по трубопроводу среда не должна содержать механических примесей, нарушающих уплотнительные поверхности затвора.
• Для достижения уплотнения затвора диафрагмового эмалированного клапана 15ч95эм категорически запрещается применение к маховику дополнительных усилий ( крючья, рычаги и т.д.).
• Смазку клапана проводить при текущих осмотрах смазкой Литол-24 ГОСТ 21150-75.
• Не рекомендуется подвергать клапан резким температурным перепадам.
• При очистке эмалированных поверхностей от грязи и накипи не допускается применять металлические предметы и щетки.
• При смене диафрагмы, в случае ее прорыва, необходимо все детали узла покрышки тщательно промыть  от следов среды во избежание коррозии, высушить и слегка смазать. Компания ЗАО «ТД Доминик» поставляет запасные диафрагмы для эмалированного клапана 15ч95эм по требованию заказчика.
• При наработке клапана, достигшей не более 2500 циклов, при очередной профилактике или при смене диафрагмы, с целью увеличения срока службы резинового амортизатора, проводить поворот амортизатора относительно первоначального положения в пределах 44^оС, что даст смещение поверхности амортизатора относительно лепестков крестовины и увеличит наработку на отказ узла затвора клапана до 5000 циклов.
• В процессе эксплуатации диафрагмового эмалированного клапана 15ч95эм затвор должен  быть полностью закрыт или открыт, использование клапана в качестве регулирующего не допускается.

Правила хранения  и транспортирования

• Во избежание трещин, отколов эмалированного покрытия при транспортировании, хранении, разборке, сборке и монтаже клапана запрещаются броски и удары.
• При хранении затвор диафрагмового клапана 15ч95эм должен быть приоткрыт один оборот маховика.
• Условия транспортирования, хранения по категории 1, групп Ж2 ГОСТ 15150-69.
