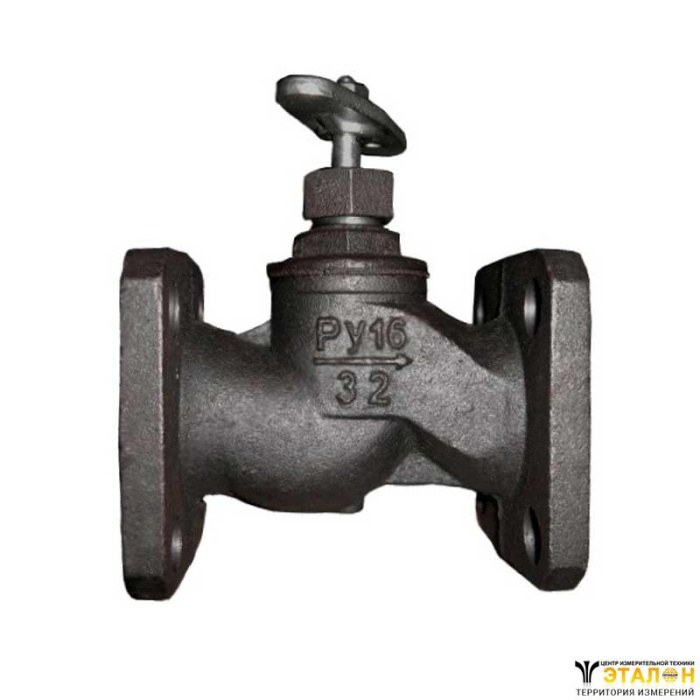

Вентиль фланцевый (клапан) 15ч9п применяется на пароводяных трубопроводах для периодического или разового включения или отключения части трубопровода.
Условный проход Ду,мм | 25 | 32 | 40 | 50 |
Строительная длина L,мм | 120 | 140 | 170 | 200 |
Высота H,мм | 132 | 132 | 164 | 165 |
Масса,кг | 2,7 | 4,3 | 5,8 | 8,0 |
Вентили (клапаны) 15ч9п состоят из следующих основных деталей; узлов: корпус, крышка, узел затвора, шпиндель, золотник. Соединение корпуса и крышки на резьбе. Уплотнение шпинделя — сальниковое. Подтяжка сальника производится накидной гайкой. Соединение шпинделя с золотником осуществляется завальцовкой.
Установочное положение вентиля 15ч9п на трубопроводе — любое. Вентиль 15ч9п следует установить на трубопроводе в местах, доступных для осмотра и обслуживания.
При установке на открытом воздухе необходимо обеспечить защиту его от воздействия атмосферных явлений и механических повреждений. Направление подачи рабочей среды должно совпадать с направлением стрелки на корпусе. Обнаруженная после длительного хранения неплотность соединения между корпусом и крышкой устранить подтягиванием крышки.
