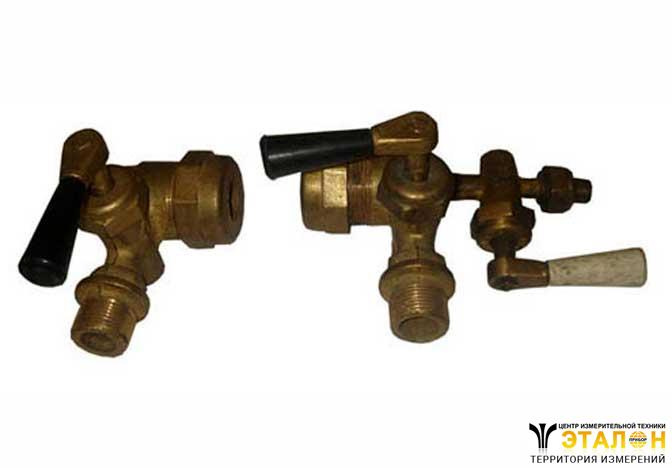

Запорное устройство указателя уровня цапковое 12Б1бк применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по ТУ 26.07-1487-89 на котлах, сосудах, резервуарах для жидких сред при температуре не более 25 С.
Устройство запорное состоит из следующих основных сборочных единиц:
Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах из рабочей емкости поступает жидкость в указатель уровня.
Работа устройства запорного 12Б1бк основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости.
Кран подсоединен к корпусу нижнему и предназначен для слива жидкости из указателя уровня. Закрытие затворов корпусов и крана производится поротом ручки.
Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитовой смазкой.
Условный проход Dy | 20 мм |
Труб, d | 3/4 дюймы |
L | 128 мм |
L1 | 110 мм |
L2 | 45 мм |
L3 | 60 мм |
L4 | 28 мм |
L5 | 35 мм |
H | 165 мм |
h1 | 47 мм |
h2 | 30 мм |
h3 | 65 мм |
S | 46 мм |
S1 | 32 мм |
S2 | 22 мм |
S3 | 30 мм |
S4 | 14 мм |
Масса | 2,45 кг |
