Описание

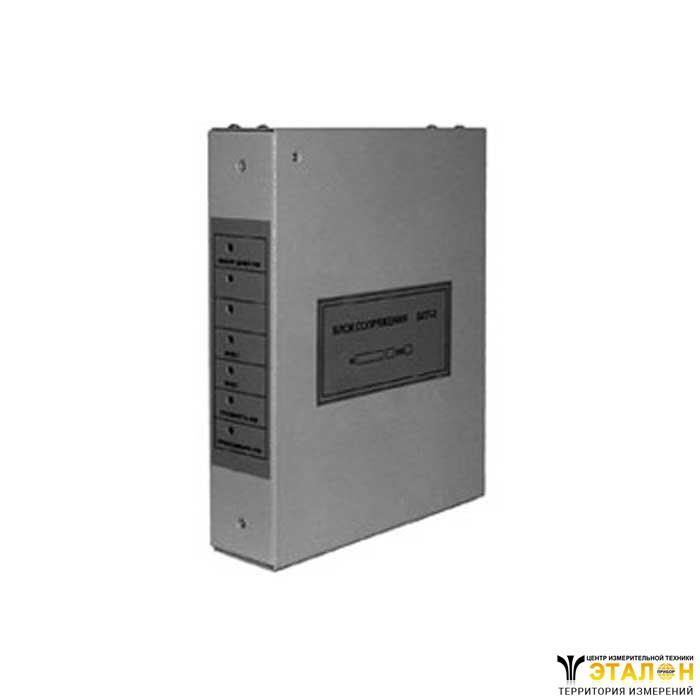

Блок сопряжения БСП-2 предназначен для выполнения функций схемы управления и автоматики выключателя, подключения многофункциональных устройств серии MICOM, REJ, MIF (или других) в схемы вторичных соединений шкафов КРУ 6(10) кВ и присоединений 35-110 кВ без дополнительных устройств.

Блок сопряжения БСП-4 предназначен для выполнения функций схемы управления и автоматики выключателя, за исключением АПВ.

Состав блока

Блок сопряжения БСП содержит:

командные реле для управления выключателем КСТ, КСС(t в=20 мс);
реле контроля положения выключателя КQС1, КQС2, КQT1, КQТ2, служащие для контроля цепей управления выключателя, организации ускорения при включении и т.д. (t в=0,5 - 1,0 с);
устройство однократного АПВ-ЧАПВ . Выходной контакт АПВ (КL2) является проскальзывающим. Время его удержания в замкнутом состоянии 0,25 - 04 с, (t в=0,5 - 1,0 с);
реле КL3, КL4, с задержкой на возврат используются для контроля давления элегаза (две ступени) и организации соответствующих блокировок;
реле KL1, которое используется , как приемное реле АЧР (или для блокировки АВР в схеме ввода), (t в=0,5 - 1,0 с);
двухпозиционное реле КQ используется для блокировки АЧР-ЧАПВ или АВР , а также фиксации аварийного отключения.

Блок содержит светодиоды сигнализации:

готовность АПВ;
работа АПВ;
неисправность цепей управления;
давление элегаза Iст. (работа К1.3);
давление элегаза IIст. (работа К1.4);
вход 1 (наличие сигнала на входе 1);
вход 2 ( наличие сигнала на входе 2).

Сигнализация «Работа АПВ», « Вход1», « Вход2» выполнена с фиксацией и сбрасывается от внешнего сигнала (кнопкой).

Технические характеристики
Род тока питающей сети	постоянный
Номинальное напряжение питающей сети, В	220/110
Номинальный ток, А	5
Уставки АПВ: диапазон, с шаг, с	0,5-8 0,5
Коммутируемый выходными реле постоянный ток при напряжении 250 В, А	0,4
Коммутируемый постоянный ток при напряжении 250 В для цепей включения и отключения , А	0,6
Степень защиты , по ГОСТ 14254-80	IP40
Вид климатического исполнения блока	УХЛ 3
Условия эксплуатации в части воздействия механических факторов ГОСТ 17516-72, группа	М1
Габаритные размеры, мм, не более: высота ширина глубина	177 50 250
Срок службы , лет	25
Рабочий диапазон температур, °С	от -40 °С до +55 °С
