Назначение
Регулятор РЛ-Н-1М обеспечивает:
- стабилизацию напряжения генераторов серии ГСК-1500;
- защиту генератора от перегрузки;
- защиту генератора от протекания обратного тока;
- работу генератора на аккумуляторную батарею и параллельную работу двух генераторов на общую нагрузку.
Регулятор РЛ-Н-1М обеспечивает работу генератора на аккумуляторную батарею и параллельную работу двух генераторов на общую нагрузку.
Регулятор соответствует климатическому исполнению В, категория размещения 2 по ГОСТ 15150-69.
Регулятор устанавливается на главных и вспомогательных дизелях и дизель- генераторах судов неограниченного района плавания, а также на стационарных дизелях и дизель-генераторах
Область применения
- На дизелях и дизельных генераторах (как главных, так и вспомогательных), установленных на судах, характеризующихся неограниченным районом перемещения;
- На дизелях и дизельных генераторах стационарного типа.
Технические характеристики
| Характеристики | Значение |
| Номинальный ток | |
| РЛ-Н-1М-1 РЛ-Н-1М-2 | 36,5 А 54 А |
| Номинальное напряжение, поддерживаемое регулятором | 27,5 В |
| Возможность изменения номинального напряжения | не менее ±5% |
| Ограничение тока генератора на уровне | (1,3±0,3) Iном |
| Обратный ток (отключение генератора от нагрузки | 156 А |
| Уровень напряжений радиопомех, создаваемых регулятором | до 90 дБ |
| Частота помех | 0,1-1000 МГц |
| Потребляемая мощность | до 9,8 Вт |
| Наработка на отказ | 100 000 час |
| Габаритные размеры | 100 х 157 х 148 мм |
| Масса | 1,6 |
| Степень защиты | IP22 |
Условия эксплуатации
Регулятор РЛ-Н-1М остается работоспособным в условиях воздействия:
- температуры окружающей среды от минус 40 °С до плюс 55 °С;
- относительной влажности воздуха (95±3)% при температуре плюс 25 °С;
- вибрации в диапазоне частот от 2 до 100 Гц: на частотах от 2 до 25 Гц - с амплитудой перемещения ±1,6 мм; на частотах от 25 до 100 Гц - с ускорением 4,0 g;
- ударов с ускорением ±5,0 g и частоте в пределах от 40 до 80 ударов в минуту;
- магнитного поля напряженностью 400 А/м, образованного как переменным током частотой 50 Гц, так и постоянным током при любом направлении поля;
- электростатических разрядов с амплитудой 8 кВ;
- радиочастотных электромагнитных полей в диапазоне от 30 до 500 МГц с напряженностью электрической составляющей поля 10 В/м.
Комплект поставки
Обозначение | Наименование | Количество |
| Регулятор |
|
ААРЛ.421113.001 | РЛ-Н-1М-1 | 1 |
ААРЛ.421113.001-01 | РЛ-Н-1М-2 |
|
| Паспорт |
|
ААРЛ.421113.001ПС ААРЛ.421113.001-01ПС |
| 1 |
ААРЛ.421113.001ТО | Техническое описание и инструкция по эксплуатации | 1 |
Устройство и принцип работы
Регулятор РЛ-Н-1М состоит из:
- основания;
- клеммного блока, состоящего из клемм пружинного типа с безвинтовым соединением. Эффект постоянного давления пружины на проводник гарантирует качественное и долговечное соединение;
- крышки;
- защитной крышки;
- двух скоб для закрепления внешних проводов;
- контактора;
- платы с радиоэлементами;
- потенциометра, регулирующего напряжение генератора, установленного на плате с радиоэлементами.
Для доступа к оси потенциометра при регулировании напряжения и к зажимам клеммного блока необходимо снять защитную крышку.
Для крепления регулятора на объекте имеются четыре бочкообразных резиновых амортизатора, собранных на стальных втулках.
Для автоматического поддержания напряжения генератора использован метод широтно-импульсного регулирования средней величины силы тока возбуждения.
Функционально регулятор состоит из трех узлов:
- узла измерения силы тока перегрузки;
- узла измерения силы обратного тока;
- компаратора.
Узел измерения силы тока перегрузки при увеличении силы тока нагрузки выше (1,3±0,3) Iном. снижает напряжение генератора.
Узел измерения силы обратного тока при возрастании силы обратного тока свыше 15 А отключает нагрузку от генератора.
Компаратор выдает команду на отключение обмотки возбуждения генератора при достижении напряжения генератора величины, установленной с помощью потенциометра.

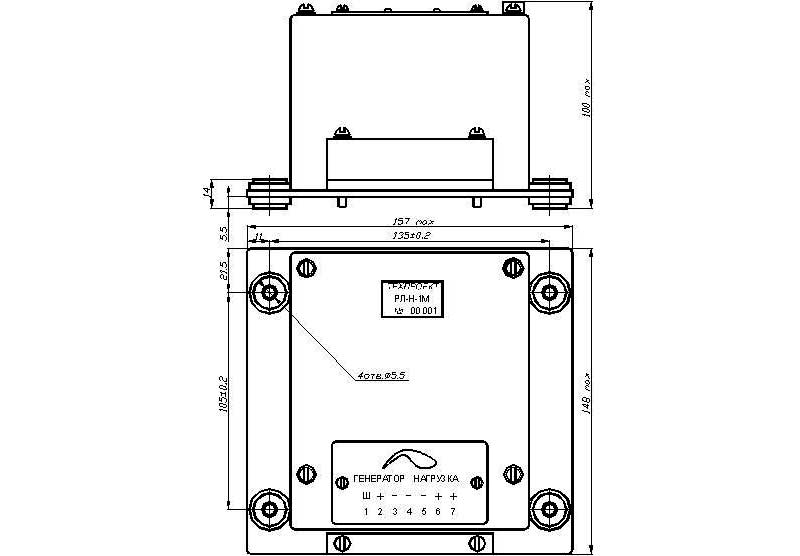

Установочные размеры регулятора
Клеммный блок регулятора | Цепь подключения | |
Контакт | Гравировка | |
1 | ГЕНЕРАТОР Ш | Обмотка возбуждения генератора |
2 | ГЕНЕРАТОР + | Клемма “ + ” генератора |
3 | ГЕНЕРАТОР - | Клемма “ – ” генератора |
4, 5 | НАГРУЗКА - | К клемме “ – ” аккумуляторной батареи и при необходимости к цепи “ – ” технологической нагрузки |
6, 7 | НАГРУЗКА + | К клемме “ + ” аккумуляторной батареи и при необходимости к цепи “ + ” технологической нагрузки |
