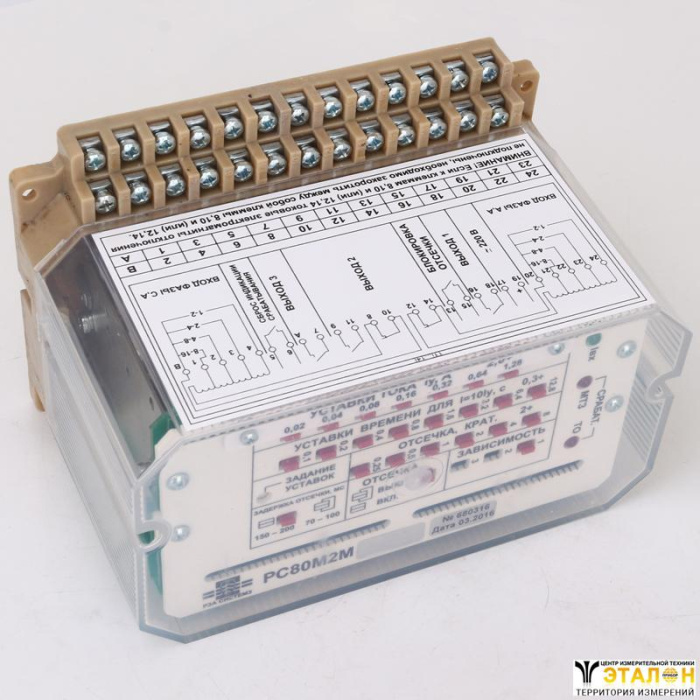

Реле РС80М2М-14
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Реле РС80М2М-14 предназначено для применения в схемах релейной защиты и противоаварийной автоматики с шунтированием-дешунтированием управляемой цепи.
Размещение и монтаж
При выборе места для установки реле необходимо помнить, что лучше всего реле работает при относительной влажности окружающего воздуха до 80 %. Не допустимо наличие в воздухе примесей аммиака, сернистых и других агрессивных газов. Не следует устанавливать реле без амортизаторов (резиновых прокладок) в местах, где ощущается тряска и вибрация. Нельзя размещать реле вблизи мощных источников электромагнитных полей (силовых трансформаторов, дросселей, электродвигателей, электрических печей и т. д.).
Лучше всего монтировать реле на специальных щитах, установленных в отапливаемых сухих помещениях.
Конструкцией реле РС80М2М-14 предусмотрено три возможных варианта крепления на щите:
- Вариант 1. Реле крепится с помощью четырех винтов и гаек М4 с использованием отверстий в основании корпуса реле. Размеры для сверловки отверстий ∅5 мм на щите - 185 мм × 100 мм.
- Вариант 2. Используется при замене реле РТ80, 90 (ЧЭАЗ) с передним присоединением. Крепление проводится на уже существующие в щите два отверстия с межцентровым расстоянием 259 мм. Для этого необходимо закрепить винтами с шайбами на корпусе реле две монтажных пластины.
- Вариант 3. Используется при замене реле РТ80, 90 с задним присоединением. Аналогичен варианту 2. Крепление проводится на уже существующие в щите два отверстия с межцентровым расстоянием 213 мм, также, с использованием монтажных пластин и винтов. Поставка монтажных пластин и винтов должна оговариваться при заказе отдельно.

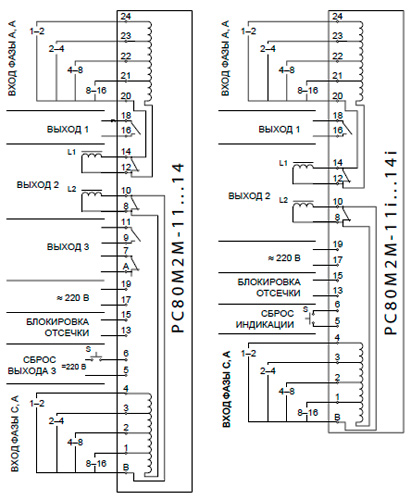

Рис.1. Схема реле РС80М2М-14
| Модификации | Функции выходных контактов | Наличие дистанционной блокировки отсечки | АПВ | ||
| Выход 1 | Выход 2 | Выход 3 | |||
| РС8ОМ2М-14 | МТЗ мгн. | ТО + МТЗ | ТО + МТЗ | + | - |
- Масса реле - 2,5 кг.
- Поверхность деталей из нестойких к коррозии материалов имеет защитное покрытие в соответствии с ГОСТ 9.303-84, ГОСТ 9.032-74, ГОСТ 9.073-77.
- Оболочка реле имеет степень защиты IР40, а зажимы для подключения внешних проводников - IР00 в соответствии с ГОСТ 14254-80.
- Класс точности реле - 5,0. Предельная относительная погрешность по выдержкам времени - в соответствии с таблицей 2 ГОСТ 3698-82.
- Разброс тока срабатывания МТЗ, тока срабатывания отсечки, выраженный в процентах от среднего значения тока срабатывания, не больше чем ± 1,5 %.
- Относительная погрешность выдержки времени при изменении температуры окружающей среды от минус 40 С до плюс 50 С не больше чем:
- для зависимости (1) - ± 10 %;
- для зависимостей (2), (3):
- ± 10 % - при отношении входного тока реле к току уставки, равном 10;
- ± 15 % - при отношении входного тока реле к току уставки, равном 5;
- ± 25 % - при отношении входного тока реле к току уставки, равном 2;
- Относительная погрешность тока срабатывания МТЗ, тока срабатывания отсечки при изменении температуры окружающего воздуха от минус 40 С до плюс 50 С не больше ±10%.
- Коэффициент возврата реле - не менее 0,9.
- Механическая износоустойчивость реле - 1000000 циклов срабатывания.
