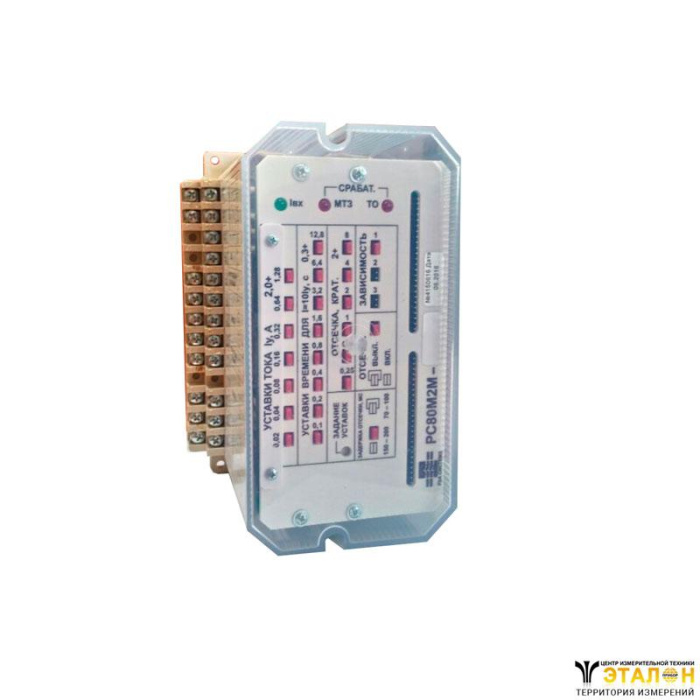

Реле РС80М2М-15
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Реле РС80М2М-15 предназначено для использования в схемах релейной защиты и противоаварийной автоматики без шунтирования-дешунтирования управляемой цепи.
Класс точности | 5,0 |
Разброс тока срабатывания МТЗ, тока срабатывания отсечки, выраженный в процентах от среднего значения тока срабатывания, не более | 1,5 % |
Поверхность деталей из нестойких к коррозии материалов имеет защитное покрытие | ГОСТ 9.303-84, ГОСТ 9.032-74, ГОСТ 9.073-77 |
Степень защиты оболочки | IP40 |
Степень защиты зажимов для подключения внешних проводников | IР00 в соответствии с ГОСТ 14254-80 |
Габаритные размеры | 195х130х125 мм |
Масса | 2,5 кг |
Относительная погрешность выдержки времени при изменении температуры окружающей среды от минус 40 С до плюс 50 С не более для зависимости (1) | ± 10 % |
Относительная погрешность выдержки времени при изменении температуры окружающей среды от минус 40 С до плюс 50 С не более для зависимостей (2), (3) | ± 10 % - при отношении входного тока реле к току уставки, равном 10; |
Относительная погрешность тока срабатывания МТЗ, тока срабатывания отсечки при изменении температуры окружающего воздуха от минус 40 С до плюс 50 С | до 10 % |
Коэффициент возврата реле | не менее 0,9 |
Механическая износоустойчивость реле | 1000000 циклов срабатывания |
Коммутационная способность контактов реле для активной и индуктивной нагрузки (λ ≤ 0,015 с для постоянного тока, cosϕ = 0,5 - для переменного тока) | |
выходные контакты ВЫХОД1, ВЫХОД3: переменный ток | мощность до 62,5 ВА при напряжении до 250 В и токе до 1 А; |
выходные контакты ВЫХОД1, ВЫХОД3: постоянный ток | мощность до 30 Вт при напряжении до 220 В и токе до 1 А; |
выходной контакт ВЫХОД2: переменный ток | мощность до 700 ВА при напряжении до 220 В; |
выходной контакт ВЫХОД2: постоянный ток | мощность до 60 Вт при напряжении до 220В |
Функциональные возможности
Реле обеспечивают:
- максимальную токовую защиту (МТЗ) с независимой и двумя зависимыми характеристиками срабатывания (по выбору с передней панели);
- токовую отсечку (ТО) с временной задержкой (70-100) мс или (150-200) мс, которая задается с передней панели;
- возможность отключения токовой отсечки с передней панели;
- возможность задания общих для двух фаз уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ), времени срабатывания МТЗ;
- срабатывание МТЗ и (или) токовой отсечки по наибольшему из входных токов;
- хранение заданных с передней панели уставок и характеристик во встроенной ФЛЭШ- памяти.
- светодиодную индикацию срабатывания МТЗ.
Конструктивные особенности
Реле РС80М2М-15 содержат:
- группу маломощных (сигнальных) выходных контактов ВЫХОД1, состоящую из двух гальванически разделенных НР контактов, функционирование которых указано в п. 3.1;
- выходной НР контакт ВЫХОД2;
- группу двухстабильных сигнальных контактов ВЫХОД3,
| Модификация | Функция выходных контактов | Наличие дистанционной блокировки отсечки | ||
| ВЫХОД 1 | ВЫХОД 2 | ВЫХОД 3 | ||
| РС80М2М-15 | МТЗ мгн. | ТО + МТЗ | ТО + МТЗ | есть |
