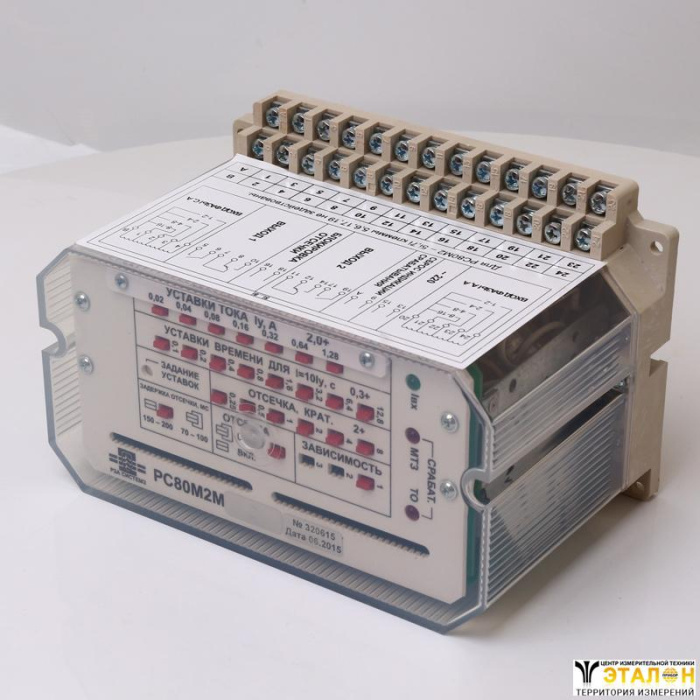

Реле РС80М2М-6 предназначено для использования в схемах релейной защиты и противоаварийной автоматики для защиты электрических машин, трансформаторов и линий электропередач при коротких замыканиях и перегрузках.

Технические характеристики
Исполнение	Уставки тока срабатывания	Функция вых. контактов			ДБО	АПВ
		Выхд1	Выход2	Выход3
РС80М2М-6, РС-80-М2М6i*	1 - 18,16 А	ТО + МТЗ	ТО	нет	есть	нет

* С индикацией срабатывания МТЗ и ТО в течение 12 часов после пропадания оперативного питания.

Реле РС80М2М-6 содержат две группы выходных контактов (ВЫХОД1, ВЫХОД2), каждая из которых состоит из одного переключающего и одного замыкающего контакта.
Габаритные размеры реле - 195 × 130 × 125 мм3.
Масса реле - 1,5 кг.
Поверхность деталей из нестойких к коррозии материалов имеет защитное покрытие в соответствии с ГОСТ 9.303-84, ГОСТ 9.032-74, ГОСТ 9.073-77.
Оболочка реле имеет степень защиты IР40, а зажимы для подключения внешних проводников - IР00 в соответствии с ГОСТ 14254-80.
Класс точности реле - 5,0. Предельная относительная погрешность по выдержкам времени - в соответствии с таблицей 2 ГОСТ 3698-82.
Разброс тока срабатывания МТЗ, тока срабатывания отсечки, выраженный в процентах от среднего значения тока срабатывания, не больше чем ±1,5 %.
Относительная погрешность выдержки времени при изменении температуры окружающей среды от минус 40 °С до плюс 50 °С не больше чем:
- для зависимости (1) - ±10%;
- для зависимостей (2), (3): ±10 %
  - при отношении входного тока реле к току уставки, равном 10; ±15 %
  - при отношении входного тока реле к току уставки, равном 5; ±25 %
  - при отношении входного тока реле к току уставки, равном 2;
Относительная погрешность тока срабатывания МТЗ, тока срабатывания отсечки при изменении температуры окружающего воздуха от минус 40 °С до плюс 50 °С не больше ±10%.
Коэффициент возврата реле - не менее 0,85.
Механическая износоустойчивость реле - 1000000 циклов срабатывания.
Коммутационная способность контактов реле для активной и индуктивной нагрузки (λ ≤ 0,015 с для постоянного тока, cos ϕ = 0,5 - для переменного тока):
переменный ток - мощность до 700 ВА при напряжении до 220 В;
постоянный ток - мощность до 60 Вт при напряжении до 220 В.

Условия эксплуатации

Оптимальными условиями для использования реле РС80М2М-6 являются:

высота над уровнем моря - 2000 м;
верхнее значение температуры окружающего воздуха +50 °С;
нижнее значение температуры окружающего воздуха -40 °С;
окружающая среда взрывобезопасна, не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Возможные неисправности и методы их устранения
Неисправность	Вероятная причина	Метод устранения
Отсечка срабатывает с большой погрешностью	Неправильно подключены цепи входного тока Неправильно задана уставка тока Неправильно задана уставка отсечки	Подключить цепи входного тока Задать уставку тока Задать уставку отсечки
Отсечка срабатывает правильно, а МТЗ не срабатывает	При задании уставок не была вставлена перемычка в одно из гнезд ЗАВИСИМОСТЬ	Вставить перемычки во все нужные гнезда на передней панели
Выдержка времени МТЗ имеет большую погрешность	Неправильно задана уставка времени Неправильно задана характеристика срабатывания	Задать уставку времени Задать характеристику срабатывания
