Блок аварийного питания БАП
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Блок аварийного питания БАП предназначен для питания вакуумных выключателей типа ВР0, ВР1 на трансформаторных подстанциях и комплектных распределительных устройствах, имеющих оперативное питание 220 В переменного тока.
Устройство и принцип действия

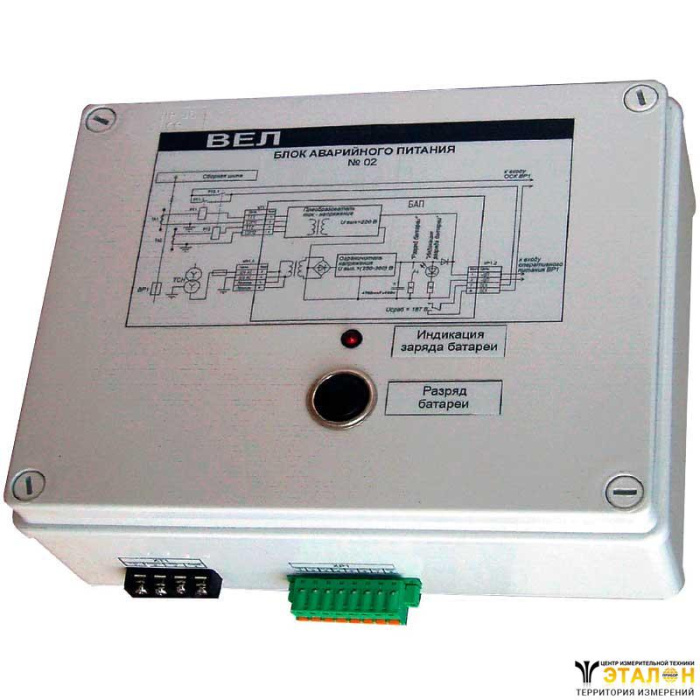

Блок представляет собой электронный модуль, помещенный в пластмассовый корпус. Элементы БАП смонтированы на печатной плате из стеклотекстолита , а также на металлических пластинах, являющихся теплоотводами.
На корпусе установлены
- клеммные колодки для подключения трансформаторов,
- клеммник для подключения питания, нагрузки и снятия сигнала на отключение выключателя,
- светодиод индикации наличия напряжения на входе в БАП,
- кнопка разряда конденсаторной батареи.
Схема подключения блока
Условия эксплуатации
Оптимальными условиями для использования блока аварийного питания БАП являются:
- температура окружающей среды от -25 до +55°С,
- относительная влажность воздуха 80%,
- атмосферное давление от 650 до 800 мм рт.ст.
Комплект поставки
- блок аварийного питания БАП - 1 шт.
- винты саморезы (диаметр 3,5 мм, длина 12 мм) - 6 шт.
- паспорт - 1 экземпляр.
- упаковка.
Зависимость времени подготовки к отключению, при заряде батареи конденсаторов, встроенной в вакуумный выключатель, от тока в релейной обмотке трансформатора тока приведена в таблице ниже:
Ток по вторичной обмотке ТЛК 10, А | Время подготовки к отключению, не более, с |
1 | 15 |
1,7 | 3,1 |
2 | 1,9 |
3,3 | 1,4 |
4,6 | 1,0 |
6 | 0,5 |
9 | 0,28 |
26 и более | 0,2 |
| Параметры | Значение |
| Номинальное входное напряжение при питании от сети (от трансформатора собственных нужд) | 220 В |
| Выходное напряжение постоянного тока (П) при номинальном напряжении сети и подключенном вакуумном выключателе | 290 В |
| Напряжение срабатывания реле, разрешающего отключение, при напряжении на конденсаторной батарее | 187В+2% |
| Эмкость нагрузки БАП | 2000 мкФ |
| Номинальная емкость встроенного конденсатора, обеспечивающего включение выключателя при питании от сети | 4700 мкФ |
| Термическая стойкость по токовым входам, в течение 1 мин., А | 200 |
| Масса | 2,5 кг |
