Блок управления БУАВР.ЭА

Блок управления БУАВР.ЭА применяется в сетях электроснабжения в составе устройств автоматического включения резерва (АВР) и обеспечивает контроль питающей электрической сети, автоматический пуск генераторной установки  при пропадании электрической сети и переход на питание от генератора. При восстановлении напряжения в питающей электрической сети БУАВР обеспечивает автоматический обратный переход на доаварийный режим работы.

Доступны все модели этой серии блоков:

• БУАВР.ЭА.(1-3)Ф
• БУАВР.ЭА.Т

Конструктивное исполнение

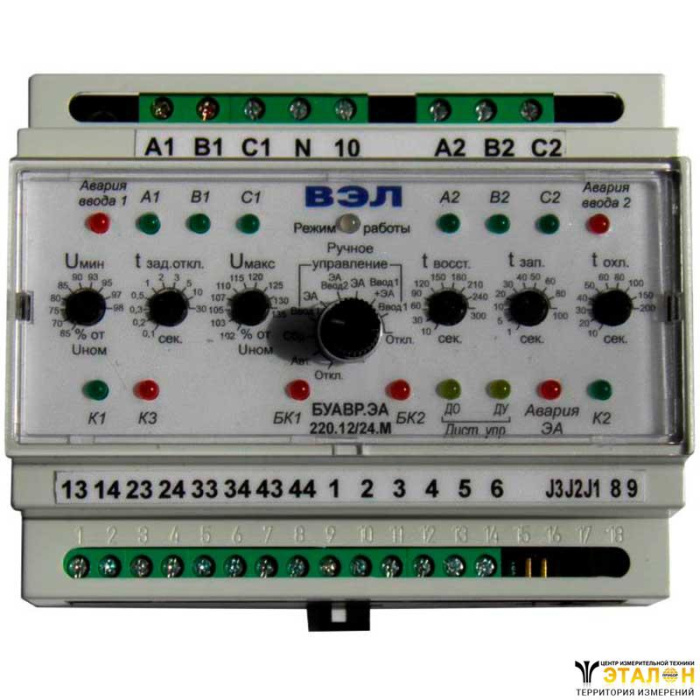

Конструктивно БУАВР.ЭА выполнен в пластмассовом корпусе, предназначенном для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок.

Переключение режимов работы производится с помощью 10-позиционного переключателя, находящегося на передней панели, в центре. Для удобства контроля режимов работы БУАВР при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы».

Функциональные возможности

БУАВР.ЭА производит контроль качества напряжения в питающей электрической сети и качество вырабатываемого генераторной установкой (далее по тексту электроагрегатом или ЭА) напряжения: величину напряжения в фазах, асимметрию или перекос фаз, нарушение порядка чередования фаз, обрыв одной или нескольких фаз.

Блок управления БУАВР.ЭА обеспечивает:

• контроль состояния вводов,
• управление магнитными пускателями,
• автоматическими выключателями с мотор-приводом,
• индикацию состояния входов и выходов, пуск, останов,
• автоматическое повторное включение электроагрегата (далее ЭА).

Порядок установки

• БУАВР.ЭА не требует перед включением в работу специальной настройки и регулировки.
• В цепях подключения вводов (выводы A1, B1, C1, A2, B2, C2, 10 блока БУАВР) необходимо установить предохранители на ток 0,1 А 250В. Это позволит защитить входные цепи БУАВР при попадании на фазные входы линейного напряжения 380В. Для установки предохранителей рекомендуется использовать клеммы с держателем предохранителя на DIN-рейку.
• В цепях подключения источника оперативного питания 12/24В (выводы 8 и 9 блока БУАВР.х.х.12/24) необходимо установить предохранитель на ток 1 А или автоматический выключатель 1А, 1п отс.С(В) 6кА. Это позволит защитить БУАВР при авариях в цепи 12/24В.
• Перед подключением БУАВР необходимо убедиться, что используемые вводы питания и нагрузка имеют общий «ноль», и, при необходимости, соединить указанные «нули» между собой.
• Монтаж и обслуживание БУАВР следует вести в обесточенном состоянии.
• БУАВР монтируется на DIN-рейку и закрепляется фиксатором, расположенным на основании. Рабочее положение в пространстве — произвольное.
• К каждому контактному зажиму клеммника допускается присоединять два одинаковых медных или алюминиевых провода сечением не более 0,75 мм2 и не менее 0,35 мм2 каждый, общим сечением не более 1,5 мм2.
• Убедится в правильном подключении и правильной работе БУАВР по его индикаторам.
• В процессе эксплуатации регламентные работы не производятся.

Основные неисправности и способы их устранения

• БУАВР.ЭА не работает, ни один индикатор не светится: проверить наличие напряжения на клеммах подключения фаз, или, в варианте БУАВР с дополнительным входом внешнего питания 12/24В, на клеммах подключения питания «+» на клемме «9» и «-» на клемме «8».
• БУАВР не обеспечивает нормальную работу в одном из режимов:
  • проверить качество крепления проводов;
  • проверить правильность установки перемычек J1,J2, J3;
  • проверить правильность установки переключателей режима и уставок.
