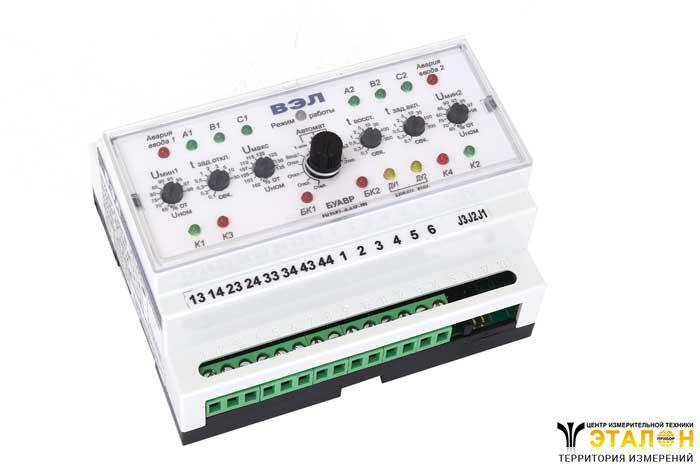

Блок управления БУАВР.К.220
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок управления БУАВР.К.220 предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
Конструктивное исполнение
Доступные исполнения блоков:
- БУАВР.К.220
- БУАВР.К.220.220
- БУАВР.К.220.12/24
Блок управления автоматическим выключением резерва для АВР с двумя вводами и одной нагрузкой.
Питание БУАВР:
- от контролируемой сети при наличии напряжения на одной из фаз любого ввода величиной (85…265) В;
- для исполнения БУАВР.К.х.12/24 предусмотрена возможность подключения внешнего источника оперативного питания (7…30)В постоянного тока, обеспечивающего нормальное функционирование БУАВР при полном пропадании напряжения на основном и резервном вводах. БУАВР сохраняет работоспособность при снижении напряжения на входе 12/24В, во время пуска двигателя, до 4В;
- для исполнения БУАВР.х.х.220 предусмотрена возможность подключения внешнего источника оперативного питания (85…265) В переменного тока либо (100…350) В постоянного тока, обеспечивающего нормальное функционирование БУАВР при полном пропадании напряжения на основном и резервном вводах.
Область применения
Блок управления используется в составе устройств автоматического включения резерва (АВР) и аварийного включения резерва.
Функциональные возможности
- Блок управления БУАВР.К.220 обеспечивает контроль:
- пропадания фаз,
- минимального и максимального напряжения в фазах,
- контроль последовательности фаз.
Условия эксплуатации
Оптимальными условиями для использования блока управления БУАВР.К.220 являются:
- температура окружающей среды от -250С до +550С,
- относительная влажность воздуха до 80%,
- атмосферное давление от 650 до 800мм.рт.ст.
Схема подключения контролируемой цепи | 3 фазы с нейтралью |
Номинальное контролируемое фазное напряжение, в зависимости от исполнения, Uном | 220; 127; 100 |
Максимальное фазное напряжение, Uмакс, В | 265 |
Частота сети, Гц | 48-62 |
Суммарная мощность, потребляемая БУАВР по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания 220В, Вт, не более | 4 |
Ток, потребляемый БУАВР.х.х.х.12/24 по цепи +12/24 В – не более, мА | 200 |
Время первоначальной готовности после подачи питания, не более, с | 1,5 |
Диапазоны регулировки уставок по напряжению отключения: | (65-98)% Uном |
Время отключения нагрузки при смене чередования фаз | (0,3±0,05)с |
Допустимый перекос фазных напряжений при включенной функции контроля перекоса фаз (установленной перемычке J3) | 30% |
Гистерезис по напряжению при возврате | 5±2В |
Средняя основная погрешность измерения напряжения в фазах | ±1,5% |
Средняя основная погрешность выдержки временных интервалов | ±0,02с |
Механический коммутационный ресурс выходных контактов | 107 |
Коммутационный ресурс для нагрузки 6А, 250V АС, cosφ>0.95 | 105 |
Коммутационный ресурс для нагрузки 1,5А, 250V АС, cosφ>0.5 | 105 |
Максимальное напряжение переменного тока, коммутируемое выходными контактами | 250В |
Монтаж | DIN-рейка 35 мм |
Степень защиты | IP40 |
Масса, кг | 0,3 |
Порядок установки
- БУАВР.К.220 не требует перед включением в работу специальной настройки и регулировки.
- В цепях подключения вводов (выводы A1, B1, C1, A2, B2, C2, 10 блока БУАВР) необходимо установить предохранители на ток 0,1 А 250В. Это позволит защитить входные цепи БУАВР при попадании на фазные входы линейного напряжения 380В. Для установки предохранителей рекомендуется использовать клеммы с держателем предохранителя на DIN-рейку.
- В цепях подключения источника оперативного питания 12/24В (выводы 8 и 9 блока БУАВР.х.х.12/24) необходимо установить предохранитель на ток 1 А или автоматический выключатель 1А, 1п отс.С(В) 6кА. Это позволит защитить БУАВР при авариях в цепи 12/24В.
- Перед подключением БУАВР необходимо убедиться, что используемые вводы питания и нагрузка имеют общий «ноль», и, при необходимости, соединить указанные «нули» между собой.
- Монтаж и обслуживание БУАВР следует вести в обесточенном состоянии.
- БУАВР монтируется на DIN-рейку и закрепляется фиксатором, расположенным на основании. Рабочее положение в пространстве — произвольное.
- К каждому контактному зажиму клеммника допускается присоединять два одинаковых медных или алюминиевых провода сечением не более 0,75 мм2 и не менее 0,35 мм2 каждый, общим сечением не более 1,5 мм2.
- Убедится в правильном подключении и правильной работе БУАВР по его индикаторам.
- В процессе эксплуатации регламентные работы не производятся.
Основные неисправности и способы их устранения
- БУАВР.К.220 не работает, ни один индикатор не светится: проверить наличие напряжения на клеммах подключения фаз и, в варианте БУАВР с оперативным питанием, на клемме подключения оперативного питания.
- БУАВР не обеспечивает нормальную работу в одном из режимов:
- проверить качество крепления проводов;
- проверить правильность установки перемычек J1,J2, J3;
- проверить правильность установки переключателей режима и уставок.
