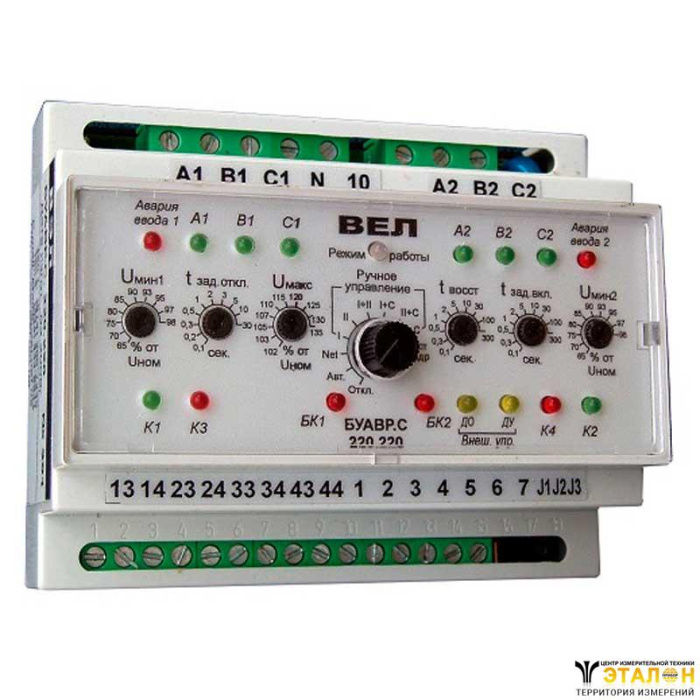

Блок управления БУАВР.С.Т
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок управления БУАВР.С.Т предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
Модифицированной версией БУАВР.С.Т является БУАВР.2С.Т.
Конструктивное исполнение
Доступные исполнения блоков:
- БУАВР.С.220.12/24.Т
- БУАВР.С.220.220.Т
- БУАВР.С.220.220.12/24.Т
Блоки управления БУАВР.С.Т - для АВР с двумя вводами, двумя нагрузками, с секционным выключателем, для трансформаторных подстанций.
Питание БУАВР:
- для исполнения БУАВР.х.x.x.12/24.Т производится от внешнего источника с напряжением +(7,8…30)В постоянного тока. Вход питания 12/24В гальванически изолирован от внутренних цепей блока БУАВР. Рекомендуется использовать адаптер питания АП1, который подключается к фазам С1 и С2 контролируемых вводов;
- для исполнения БУАВР.х.х.х.220. Т питание производится от внешнего источника оперативного питания 85…265В переменного тока либо 100…350В постоянного тока. Вход питания 220В (вывод 10 блока БУАВР) не имеет гальванической развязки от внутренних цепей блока БУАВР. Напряжение питания подается относительно общей нейтрали. Данный вход рекомендуется использовать при наличии на ТП оперативного питания, защищенного от перенапряжений, а именно – аккумуляторной батареи или источника бесперебойного питания (UPS).
Область применения
Блок может применяться в сетях электроснабжения в составе устройств:
- автоматического включения резерва (АВР);
- аварийного включения резерва.
Функциональные возможности
Блок управления БУАВР.С.Т обеспечивает:
- контроль состояния вводов,
- управление магнитными пускателями,
- автоматическими выключателями с мотор-приводом,
- индикацию состояния входов и выходов.
Условия эксплуатации
Оптимальными условиями для использования блока управления БУАВР.С.Т являются:
- температура окружающей среды от -250 до +550оС,
- относительная влажность воздуха 80%,
- атмоферное давление от 650 до 800мм.рт.ст.
Схема подключения контролируемой цепи | 3 фазы с нейтралью |
Номинальное контролируемое фазное напряжение, в зависимости от исполнения, Uном | 220; 127; 100; 58 |
Максимальное фазное напряжение, Uмакс, В, для исполнения: | 297 |
Предельное допустимое фазное напряжение, В, для исполнения: | 420 230 230 230 |
Частота сети, Гц | 48-62 |
Суммарная мощность, потребляемая БУАВР по цепям А1, В1, С1, А2, В2, С2 или по цепи оперативного питания 220В, Вт, не более | 4 |
Ток, потребляемый БУАВР.х.х.х.12/24 по цепи +12/24 В – не более, мА | 200 |
Время первоначальной готовности после подачи питания, не более, с | 1,5 |
Диапазоны регулировки уставок по напряжению отключения: | (65-98)% Uном |
Время отключения нагрузки при смене чередования фаз | (0,3±0,05)с |
Допустимый перекос фазных напряжений при включенной функции контроля перекоса фаз (установленной перемычке J3) | 30% |
Гистерезис по напряжению при возврате | 5±2В |
Средняя основная погрешность измерения напряжения в фазах | ±1,5% |
Средняя основная погрешность выдержки временных интервалов | ±0,02с |
Механический коммутационный ресурс выходных контактов | 107 |
Коммутационный ресурс для нагрузки 6А, 250V АС, cosφ>0.95 | 105 |
Коммутационный ресурс для нагрузки 1,5А, 250V АС, cosφ>0.5 | 105 |
Максимальное напряжение переменного тока, коммутируемое выходными контактами | 250В |
Монтаж | DIN-рейка 35 мм |
Степень защиты | IP40 |
Масса, кг | 0,5 |
Порядок установки
- БУАВР.С.Т не требует перед включением в работу специальной настройки и регулировки.
- В цепях подключения вводов (выводы A1, B1, C1, A2, B2, C2, 10 блока БУАВР) необходимо установить предохранители на ток 0,1 А 250В. Это позволит защитить входные цепи БУАВР при попадании на фазные входы линейного напряжения 380В. Для установки предохранителей рекомендуется использовать клеммы с держателем предохранителя на DIN-рейку.
- В цепях подключения источника оперативного питания 12/24В (выводы 8 и 9 блока БУАВР.х.х.12/24) необходимо установить предохранитель на ток 1 А или автоматический выключатель 1А, 1п отс.С(В) 6кА. Это позволит защитить БУАВР при авариях в цепи 12/24В.
- Перед подключением БУАВР необходимо убедиться, что используемые вводы питания и нагрузка имеют общий «ноль», и, при необходимости, соединить указанные «нули» между собой.
- Монтаж и обслуживание БУАВР следует вести в обесточенном состоянии.
- БУАВР монтируется на DIN-рейку и закрепляется фиксатором, расположенным на основании. Рабочее положение в пространстве — произвольное.
- К каждому контактному зажиму клеммника допускается присоединять два одинаковых медных или алюминиевых провода сечением не более 0,75 мм2 и не менее 0,35 мм2 каждый, общим сечением не более 1,5 мм2.
- Убедится в правильном подключении и правильной работе БУАВР по его индикаторам.
- В процессе эксплуатации регламентные работы не производятся.
Основные неисправности и способы их устранения
- БУАВР.С.Т не работает, ни один индикатор не светится: проверить наличие напряжения на клеммах подключения фаз и, в варианте БУАВР с оперативным питанием, на клемме подключения оперативного питания.
- БУАВР не обеспечивает нормальную работу в одном из режимов:
- проверить качество крепления проводов;
- проверить правильность установки перемычек J1,J2, J3;
- проверить правильность установки переключателей режима и уставок.
