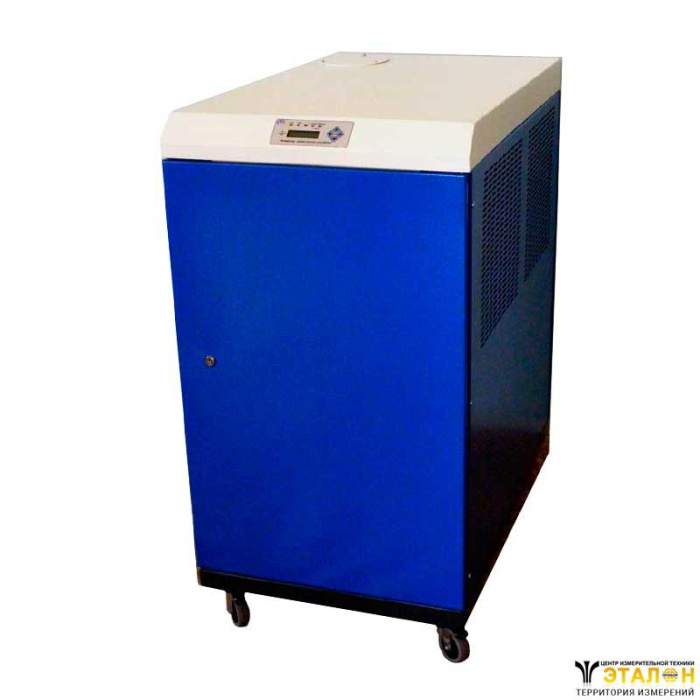

Инвертор 50 кВА.240VDC.220/380VAC/ SYNCHR/ATS/STS/BYPASS применяется для преобразования напряжения постоянного тока в трехфазное синусоидальное напряжение переменного тока частотой 50 Гц.
Инвертор может применяться для питания разнообразных электропотребителей промышленного и бытового назначения, имеющих номинальное напряжение питания 220/380В переменного тока частотой 50 Гц мощностью до 50кВА – для трехфазных нагрузок и мощностью до 17кВА – на каждую фазу для однофазных нагрузок.
Инвертор имеет встроенное устройство автоматического включения резерва (АВР), обеспечивающее автоматическое переключение нагрузки на питание между сетевым вводом и инвертором в зависимости от приоритета, устанавливаемого потребителем с помощью встроенного в инвертор контроллера.
Инвертор имеет встроенный быстродействующий переключатель на тиристорах (статический переключатель), обеспечивающий быстрое переключение нагрузки на питание между сетевым вводом и инвертором.
Инвертор обеспечивает контроль состояния аккумуляторной батареи и сети, индикацию состояния входов и выходов.
Модификация | 50kVA.240VDC.220/380VAC/SYNCHR/ATS/STS/BYPASS |
Полная выходная мощность инвертора | 50kVA |
Активная выходная мощность инвертора | 40kW |
Выход | |
Тип | Синусоида, коэффициент нелинейных искажений ≤ 3% |
Напряжение | 220/380V±5% |
Ток | Номинальное действующее значение тока в фазе на активной нагрузке 61А |
Максимально допустимое кратковременное действующее значение тока в фазе на активной нагрузке 91А | |
Частота | 50Hz±1% |
Нестабильность выходного напряжения | Полная < ± 4% (0-100% нагрузки в диапазоне питающих напряжений) |
Перегрузка 1 | При нагрузке более 100% от номинальной, при срабатывании тепловой защиты, автоматический переход на питание от сети. |
Перегрузка 2 | При 120% номинальной нагрузки, через 5 сек., автоматический переход на питание от сети. |
Перегрузка 3 | При 150% номинальной нагрузки, через 0,5 сек., автоматический переход на питание от сети. |
Входное напряжение DС | 240V (204 – 288)V При Iнагр. = (0,2 - 0,5)Сбат., Umin/элемент = 1,7V (Uбатареи = 204V) |
Отключение инвертора при повышенном напряжении АКБ (>288VDC) | |
Отключение инвертора при пониженном напряжении АКБ (< 204 VDC) | |
Аккумуляторная батарея | 240В, 400 АЧ (2 параллельных секции из 20 батарей по 12В, 200АЧ) |
Напряжение сети | 220/380V +10% -15% |
Максимально допустимая мощность и ток нагрузки при работе от сети | 70кВА /56 кВт, 100А, cosφ=0,8 |
Время прерывания электроснабжения нагрузки | при переключении от АКБ на сеть – не более 70 мс при переключении от сети на АКБ – не более 70 мс Переключение на сеть в случаях повышенного напряжения АКБ, пониженного напряжения АКБ и перегрузках 1,2,3 должно производиться с интервалом не более 70 мс. |
Переход на питание от АКБ | автоматический, при пропадании напряжения сети. по внешней команде «Запуск Инвертора». Если инвертор отключился по причине разряда АКБ до Uрез, то следующее переключение на АКБ должно производиться при у Uзар не менее 260В . Время задержки включения 30 минут. |
Переход на питание от сети | автоматический, при снижении напряжения на АКБ ниже порогового значения Uрезерв. и наличии сетевого напряжения; автоматический при перегрузках инвертора 1,2,3; при пропадании внешней команды «Запуск Инвертора». |
Защита | Отключение инвертора при перегрузке - Да |
Отключение инвертора при перегреве - Да | |
Отключение инвертора при коротком замыкании в нагрузке - Да | |
Мягкий старт при работе с большими нагрузками. При превышении максимально допустимого тока, инвертор переходит в режим стабилизации тока нагрузки с отклонением формы напряжения от синусоидальной (уплощение синусоиды). Это обеспечивает пуск асинхронных двигателей а также питание других нелинейных нагрузок в переходных режимах работы инвертора, без аварийного отключения. | |
Наличие автоматического выключателя или предохранителя на входе питания DC инвертора | |
Наличие автоматического выключателя на выходе АС инвертора | |
Индикация состояния инвертора на светодиодах | Инвертор работает – зеленый Низкое напряжение батарей – красный, Перегрузка – красный Неисправность инвертора – красный. Нагрузка питается от сети – желтый. |
Звуковые сигналы | Звуковой сигнал «Аккумулятор разряжен» по 0,5 секунды каждую секунду, если энергия батарей на исходе (U < 321 VDC) Звуковой сигнал по 0,5 секунды каждые 4 сек. после отключения аккумуляторной батареи. Постоянный сигнал при нагрузке более 100%. Постоянный сигнал при любой неисправности инвертора. |
Коэффициент полезного действия при номинальной нагрузке | >90% |
