Полупроводниковый датчик температуры WAD-305 является элементом термочувствительного типа, основанным на кремниевом p-n переходе, с исключительно стабильной температурной характеристикой, с возможностью воспроизводимости значений в случае циклических изменений температуры, монотонности изменений параметра термочувствительного типа при широких диапазонах температуры.

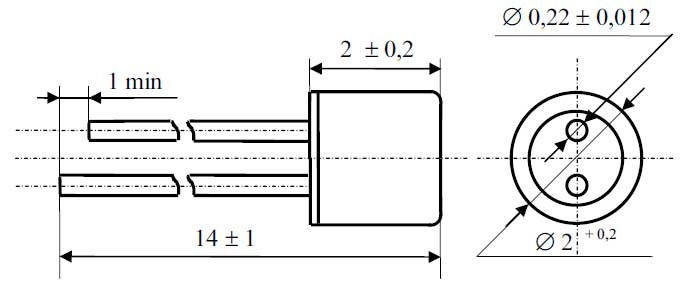

Схема - габаритные и присоединительные размеры датчика

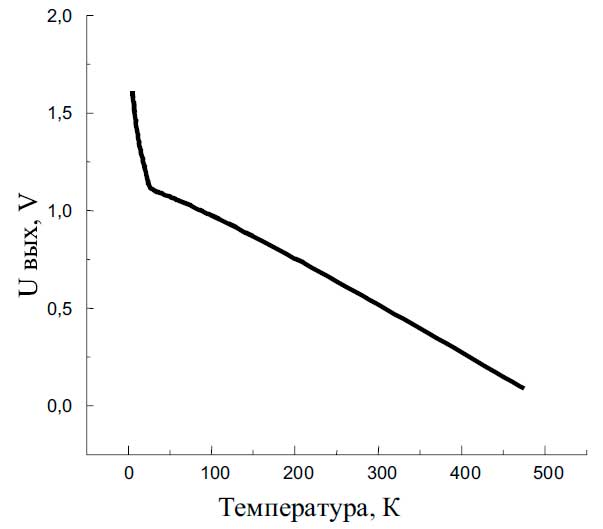

Схема - термометрические характеристики
Датчик легко устанавливается на объект в отверстие диаметром 2,3 мм. Для снижения тепловодного сопротивления датчик - среда, зазор между датчиком и теплопроводом необходимо заполнить теплопроводящей пастой КТП-8.
Время реакции на изменение температуры при погружении датчика нагретого до 250°С в жидкий азот (-196°С) для WAD305 не более 5 сек.

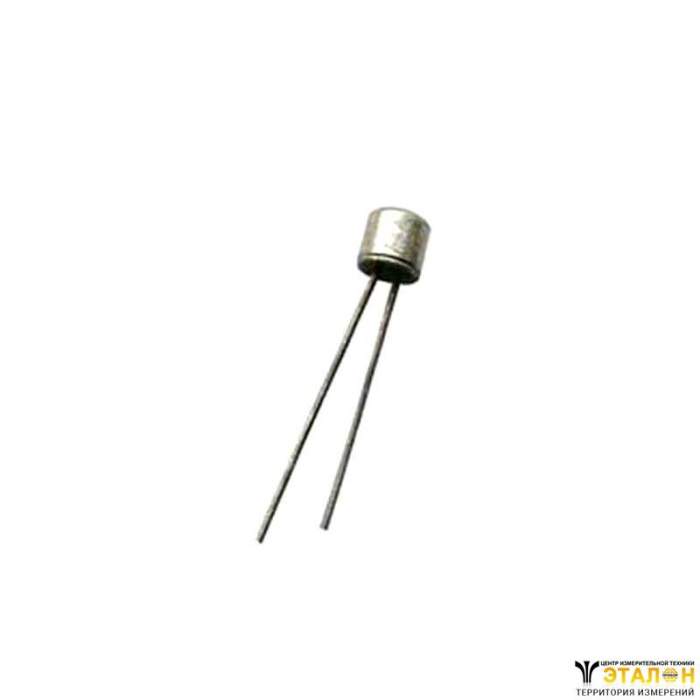

WAD305 изготовлен в износостойком, герметичном металлостекляном корпусе с проволочными выводами.
В пластмассовом корпусе изготовлены датчики WAD306 (для монтажа на поверхность платы) и WAD307.
Диапазон измеряемых температур | от -269 до +250°С |
Чувствительность всех типов ТЧЭ при 0°С | 2,39 мВ/К |
Рекомендуемый ток возбуждения | 100 (±0,5%) мкА |
