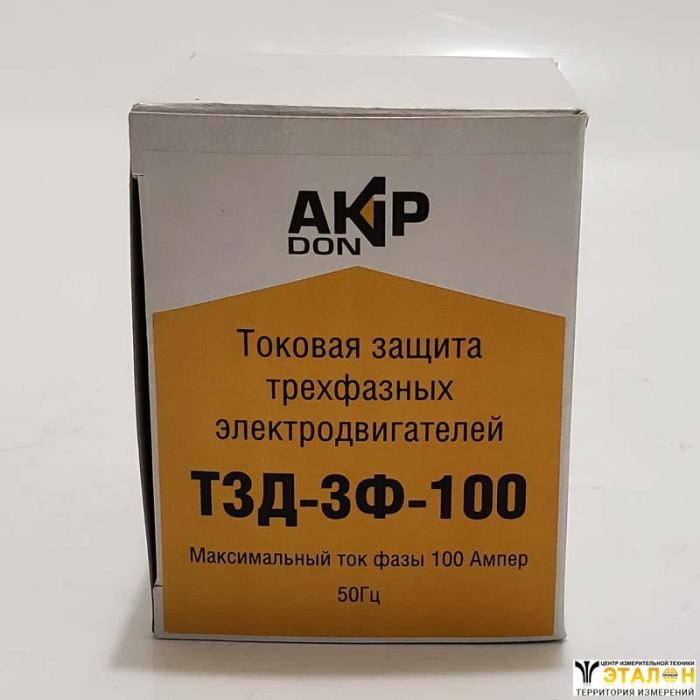

ТЗД-3Ф-100 токовая защита электродвигателей
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Токовая защита трехфазных электродвигателей ТЗД-3Ф-100 представляет собой устройство, предназначенное для измерения в реальном времени силы тока и, при необходимости (при несоответствии значений заданным параметрам), отключения трехфазной нагрузки
Максимальный ток активной нагрузки, А | 10 (управление контактором) |
Максимальная мощность нагрузки, Вт | 2200 (обмотка контактора) |
Рабочее напряжение прибора, В | 150-400, 50 Гц |
Отключение по току Iном (устанавливается пользователем), А | 1-100 |
Шаг изменения значений тока отсечки Iном, А | 0,1 |
Количество параметров контроля тока (программируются) | 7 (семь) |
Коэффициент превышения/занижения значения тока Inom | (зав. П1-2,0/П2-1,85/П3-1,7/П4-1,55/П5-1,4/П6-1,25/П7-1,10) |
Диапазон установки коэфф. превышения/занижения Inom | 0,00-9,99 |
Допустимое время прев./заниж. Inom для коэффициентов, сек | (зав. П1-4,0/П2-6,0/П3-8,0/П4-10/П5-32/П6-64/П7-128) |
Диапазон установки допус. времени прев./заниж. коэфф., сек | 0-999 |
Таймер цикличного автозапуска (программируется), сек | 0-999 |
Автоматический выход из режима настройки, сек | есть, 20 сек |
Энергонезависимая память настроек | да |
Сброс на заводские настройки | есть |
Таймер задержки отключения в пределах Iном - Iмакс | есть, 7 интервалов |
Корректировка показаний амперметра (юстировка) | есть |
Ширина на DIN-рейке, модулей по 17,5 мм | 3 |
Потребляемая мощность (не более), Вт | 2 |
Длина провода до измерительного трансформатора, мм | 110 |
Внутренний диаметр измерительного трансформатора, мм | 10 |
Степень защиты | IP20 |
Габаритные размеры, мм | 90х53х65 |
Масса (с изм. трансформаторами), кг | 0,230 |
Принцип работы
ТЗД-3Ф-100 служит как защита 3-х фазного электродвигателя и другой нагрузки 380В, в основе работы которых заложено одинаковое значение тока потребления на каждой из фаз, либо есть допуски по отклонению.
В случае аварийной ситуации, например при превышении нагрузки на вал, его заклинивании, блок токовой защиты двигателей ТЗД-3Ф-100 производит его аварийное отключение.
Применение данного прибора позволяет осуществлять контроль за производственным процессом и предотвратить повреждение дорогостоящего трехфазного оборудования.
Конструктивные особенности
- Диапазон измеряемого тока каждой фазы - от 1 до 100 Ампер.
- Разрешающая способность - 0,1 Ампера.
- Диапазон установки разрешенного параметра тока - от 1 - до 100 Ампер.
- Шаг изменения заданного параметра тока - 0,1 Ампера.
- Погрешность измерения тока - не более 0,5 %.
- Возможность настройки (юстировки) амперметра ТЗД-ЗФ-100 - есть.
- Количество вариантов задания коэффициентов превышения или уменьшения заданного параметра тока - семь (П1 - П7).
- Заводские установки коэффициента превышения или уменьшения тока (разы) ко времени время задержки (сек) - есть.
- Заводские установки П1 - П7: коэффициент/время задержки:
- - П1 - 2,00/004; П2 - 1,85/006, П3 - 1,7/008; П4 - 1,55/010; П5 - 1,4/032, П6 - 1,25/064; П7 - 1,1/128.
- Возможность изменения коэффициентов превышения или уменьшения заданного параметра тока - есть.
- При установке коэффициента больше 1 - защита от превышения заданного тока, защита от заклинивания, кз и перегрузки.
- При установке коэффициента меньше 1 - защита от падения тока, "сухого" хода электродвигателя, например в насосных станциях.
- Время установки таймеров от 0 до 999 секунд.
- Возможность быстрого сброса заданных параметров и возврат к заводским настройкам - есть.
- Максимальный ток собственного реле для управления внешним пускателем или контактором - 10 Ампер.
- Напряжение питания прибора от 150 до 400 Вольт 50 Гц.
- Потребляемая мощность 2 Ватта.
- Корпус под DIN рейку - занимает место эквивалентное 3-ем токовым автоматам 17,5 мм.
- Можно изменять значения коэффициентов отклонения тока нагрузки от заданного значения и времени таймера задержки отключения для вновь заданной величины.
