TMM-540

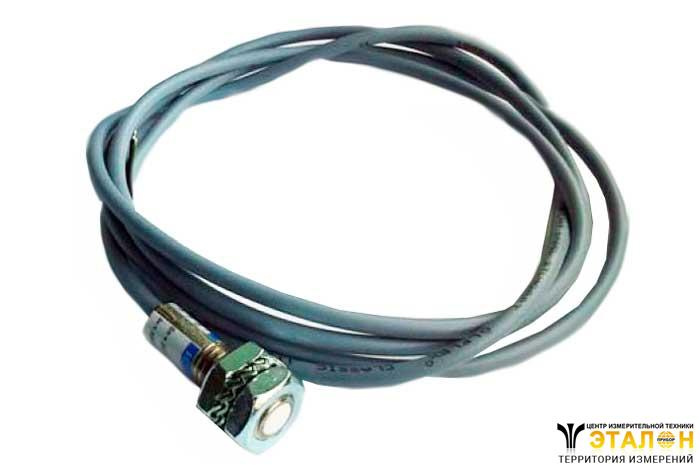

Выключатель бесконтактный индуктивный ВБИ

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Выключатель бесконтактный индуктивный ВБИ выполняет функцию датчика обратной связи, сигнализирующего о завершении элементом оборудования команды на перемещение.

Область применения

Индуктивный выключатель широко используется в станках, автоматических линиях, оборудовании с элементами автоматики.

Схема подключения выключателя ВБИ

Схема подключения выключателя

Технические характеристики
ПараметрыЗначение
Расстояние воздействия ( объект – пластина из инструментальной стали ):
  • номинальное, Sn, мм
  • эффективное, при номинальных режимах работы, Sr, мм
  • рабочее, в диапазоне температур окружающей ср еды от -40 С до -20 С и напряжении питания от 0,85 минимального до 1,1 максимального, Su, мм
  • рабочее, в диапазоне температур окружающей среды от -20 С до +70 С и напряжении питания от 0,85 минимального до 1,1 максимального, Su, м
2
1,8 - 2,2
1,62 - 2,42
1,62 - 3,0
Гарантированная зона чувствительности, мм1,62
Дифференциал хода Н, ( разность между расстояниями воздействия в точках возврата и срабатывания ) не более, мм0,4
Время подготовки с момента подачи напряжения питания, не более, с0,3
Частота срабатывания, не менее, Гц800
Напряжение питания постоянного тока, Ue, В10-30
Падение напряже ния на датчике , при токе в цепи нагрузки 200 мА, Ud, не более, В1,5
Ток потребления в закрытом состоянии , не более, мА15
Ток нагрузки, Ie, не более, мА500
Электрическая прочность изоляции между корпусом и цепями датчика, В2000
Сопротивление изоляции не менее, Мом10
Датчик устойчив к напряжению обратной полярност и величиной до30 В
Масса выключателя ВБИ0,15

Отличительные особенности

  • Выключатель бесконтактный индуктивный (или датчик положения, далее датчик) приводится в действие внешним металлическим элементом, например стальной пластиной, без механического контакта датчика и объекта.
  • Коммутация нагрузки производится полупроводниковым элементом.
  • Входя в зону чувствительности датчика, объект вызывает его срабатывание, при этом коммутационный элемент датчика включает ток нагрузки (до 500 мА).
  • Широкий диапазон напряжений питания.
  • В качестве нагрузки датчика можно использовать вход контроллера, электронной схемы или непосредственно обмотку реле или контактора.
  • Конструкция датчика обеспечивает гальваническую развязку между корпусом и элементами схемы и выдерживает напряжение до 2000 В.
  • Включенное состояние датчика индицируется загоранием светодиода.
  • Для обеспечения работы в экстремальных условиях датчик собран в корпусе из латуни и герметизирован компаундом.
  • Датчик соответствует требованиям ГОСТ 26430.
  • Монтируется в отверстие диаметром 14,5 мм и фиксируется с помощью гаек.
  • При работе с объектами из различных металлов расстояние срабатывания может уменьшаться. Для предварительных -расчетов можно использовать следующие поправочные коэффициенты (относительно инструментальной стали):
    • нержавеющая сталь 0,8
    • нихром 0,9
    • латунь, алюминий 0,5
    • медь 0,48
