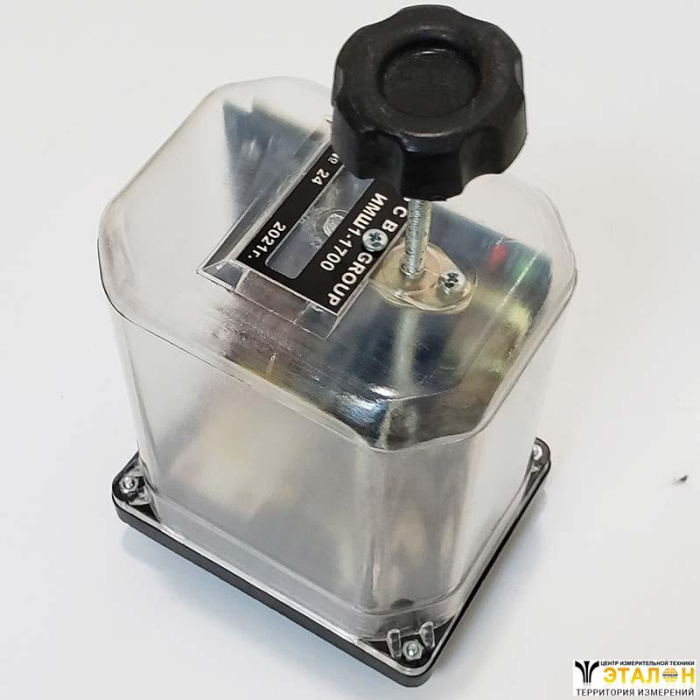

Импульсное малогабаритное штепсельное реле ИМШ1-1700 предназначено для работы в рельсовых цепях постоянного тока в составе аппаратуры сигнализации, централизации и блокировки.
Реле ИМВШ1-1700 устанавливаются в релейные шкафы и стативы.
Сопротивление обмоток постоянному току | 1700 Ом |
Напряжение выключения | 2,5 В |
Напряжение включения | 7,4 В |
Напряжение перегрузки | 30 В |
Длительность токового импульса управляющего входного напряжения | до 5 сек |
Электрическая прочность изоляции между токоведущими частями и стяжным винтом | 700 В переменного тока частоты 50 Гц в течении 1 мин от источника испытательного напряжения мощностью не менее 0,5 кВА |
Электрическое сопротивление изоляции между соседними электрически несвязными токоведущими частями реле | не менее 100 МОм в нормальном климатическом исполнении |
Габаритные размеры | 200х87х112 мм |
Масса | 1 кг |
Импульсные реле серии ИМШ1, ИМВШ являются электромагнитными поляризованными механизмами с мостовой магнитной системой.
Механизм реле состоит из электромагнитной и контактной систем.
Электромагнитная система представляет собой магнитопровод с четырьмя полюсными наконечниками, постоянным магнитом, якорем и одной катушки. Детали магнитной системы смонтированы в корпусе, укрепленном на основании реле. В реле ИМВШ дополнительно установлены выпрямительные диоды.
Контактная система импульсных реле ИИШ и ИМВШ одинаковая – 1 фт. Контактирующие части контактных пружин изготавливаются из металлокерамического сплава.
