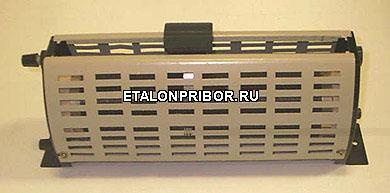

РСП,РСПС реостаты ползунковые (РСП2,РСП3,РСП-2,РСП-3)
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Реостаты сопротивления ползунковые серий РСП и РСПС (РСП2,РСП3,РСП-2,РСП-3) предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока.
Структура условного обозначения
РСП(С)-Х Х3:
Р - реостат;
С - сопротивления;
П - ползунковый;
(С) - спаренный;
Х - габарит (1, 2, 3, 4 - для реостатов серии РСП;
2, 3 - для реостатов серии РСПС);
Х3 - климатическое исполнение (У, Т, УХЛ) и категория
размещения (3) по ГОСТ 15150-69.
Особенности конструкции
Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку.
Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.
Концы обмоток выведены к нижним зажимам реостата.
Передвижение ползунка осуществляется с помощью винтовой пары вручную в реостатах серии РСП либо от маховичка в реостатах серии РСПС.
Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.
Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2.
Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78.
Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое.
Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания. Крепление реостатов осуществляется винтами М4 (для РСП) и М5 (для РСПС).
Условия эксплуатации
Реостаты рассчитаны для работы в следующих условиях.
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность окружающей среды не более 98% при 25°С.
Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Отсутствие непосредственного воздействия солнечной радиации.
Вибрационные нагрузки при ускорении 0,5g с частотой 1 - 50 Гц.
Многократные удары при ускорении 3g с частотой 2 - 20 Гц.
Рабочее положение в пространстве - любое, режим работы - продолжительный.
По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Реостаты изготовляются в соответствии с ТУ 16-527.197-79.
Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя.
Хранить реостаты следует в транспортной таре или без нее, но в упаковке, в закрытом вентилируемом помещении при температуре от 50 до минус 50°С и относительной влажности окружающего воздуха не более 80%. В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты.
Резкие колебания температуры и влажности воздуха не допускаются.
Гарантийный срок эксплуатации - 2 года. ТУ 16-527.197-79
Технические характеристики
Регулируемое напряжение, В, не более:
переменного тока частотой 50 Гц - 500
постоянного тока - 220
Усилие управления (перемещение щеточного контакта) реостатом, даН, не более - 5
Степень защиты - IР10
Режим работы - Продолжительный
Количество проводящих элементов с переменным сопротивлением:
РСП - 1
РСПС - 2
Механическая износостойкость, число перемещений ползунка - 45 000
Значения силы допустимого тока, проходящего через реостат, сопротивления реостатов в зависимости от габарита проводящего элемента с переменным сопротивлением приведены в таблице:
Исполнение реостата | Величина допустимого тока, А | Сопротивление проводящего элемента в зависимости от габарита, Ом | |||
1 (РСП-1) | 2 (РСП-2, РСПС-2) | 3 (РСП-3, РСПС-3) | 4 (РСП-4) | ||
1 | 0,25 | 1440 | 2800 | 4300 | 6500 |
2 | 0,35 | 740 | 1450 | 2200 | 3350 |
3 | 0,45 | 410 | 825 | 1280 | 1950 |
4 | 0,55 | 260 | 520 | 800 | 1200 |
5 | 0,7 | 180 | 345 | 530 | 800 |
6 | 0,85 | 125 | 240 | 370 | 560 |
7 | 1.0 | 95 | 170 | 265 | 400 |
8 | 1.4 | 50 | 105 | 165 | 250 |
9 | 1.7 | 30 | 55 | 100 | 150 |
10 | 2,1 | 20 | 41 | 63 | 95 |
11 | 2,6 | 15 | 30 | 45 | 70 |
12 | 3,0 | 10,5 | 22 | 33 | 50 |
13 | 3,4 | 8 | 17 | 25 | 38 |
14 | |||||
