РСПС-2 реостат сопротивления ползунковый спаренный
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Реостаты сопротивления ползунковые РСП предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока.
Структура условного обозначения
РСП-X-Х X3:
Р - реостат;
С - сопротивления;
П - ползунковый;
Х - габарит 1, 2, 3, 4 ;
Х3 - климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69.
Особенности коснтрукции реостатов сопротивления ползунковых серий РСП
• Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку.
• Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.
• Концы обмоток выведены к нижним зажимам реостата.
• Передвижение ползунка осуществляется с помощью винтовой пары вручную в реостатах серии РСП.
• Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.
• Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2.
• Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78.
• Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое.
• Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания. Крепление реостатов
Условия эксплуатации реостатов сопротивления ползунковых серий РСП
• Реостаты рассчитаны для работы в следующих условиях.
• Высота над уровнем моря не более 1000 м.
• Температура окружающей среды от минус 40 до 40°С.
• Относительная влажность окружающей среды не более 98% при 25°С.
• Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Отсутствие непосредственного воздействия солнечной радиации.
• Вибрационные нагрузки при ускорении 0,5g с частотой 1 - 50 Гц.
• Многократные удары при ускорении 3g с частотой 2 - 20 Гц.
• Рабочее положение в пространстве - любое, режим работы - продолжительный.
• По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
• Реостаты изготовляются в соответствии с ТУ 16-527.197-79.
• Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя.
• Хранить реостаты следует в транспортной таре или без нее, но в упаковке, в закрытом вентилируемом помещении при температуре от 50 до минус 50°С и относительной влажности окружающего воздуха не более 80%. В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты.
• Резкие колебания температуры и влажности воздуха не допускаются.
• Гарантийный срок эксплуатации - 2 года. ТУ 16-527.197-79
Технические характеристики реостатов сопротивления ползунковых серий РСП
• Регулируемое напряжение, В, не более: переменного тока частотой 50 Гц - 500, постоянного тока - 220
• Усилие управления (перемещение щеточного контакта) реостатом, даН, не более: 5
• Степень защиты: IР10
• Режим работы: Продолжительный
• Количество проводящих элементов с переменным сопротивлением: 1
• Механическая износостойкость, число перемещений ползунка: 45 000
Значения силы допустимого тока, проходящего через реостат, сопротивления реостатов в зависимости от габарита проводящего элемента с переменным сопротивлением приведены в таблице:
| Исполнение реостата | Величина допустимого тока, А | Сопротивление проводящего элемента в зависимости от габарита, Ом | |||
| РСП -1 | РСП -2, РСПС-2 | РСП -3, РСПС-3 | РСП -4 | ||
| 1 | 0,25 | 1440 | 2800 | 4300 | 6500 |
| 2 | 0,35 | 740 | 1450 | 2200 | 3350 |
| 3 | 0,45 | 410 | 825 | 1280 | 1950 |
| 4 | 0,55 | 260 | 520 | 800 | 1200 |
| 5 | 0,7 | 180 | 345 | 530 | 800 |
| 6 | 0,85 | 125 | 240 | 370 | 560 |
| 7 | 1,0 | 95 | 170 | 265 | 400 |
| 8 | 1,4 | 50 | 105 | 165 | 250 |
| 9 | 1,7 | 30 | 55 | 100 | 150 |
| 10 | 2,1 | 20 | 41 | 63 | 95 |
| 11 | 2,6 | 15 | 30 | 45 | 70 |
| 12 | 3,0 | 10,5 | 22 | 33 | 50 |
| 13 | 3,4 | 8 | 17 | 25 | 38 |
| 14 | 4,0 | 6,5 | 13 | 20 | 30 |
| 15 | 4,5 | - | 10 | 15,5 | 23 |
| 16 | 5,0 | - | 8 | 12,5 | 19 |
| 17 | 5,5 | - | 6,8 | 10,6 | 16 |
| 18 | 6,2 | - | 5,5 | 8,5 | 13 |
| 19 | 7,0 | - | 4,5 | 7 | 11 |

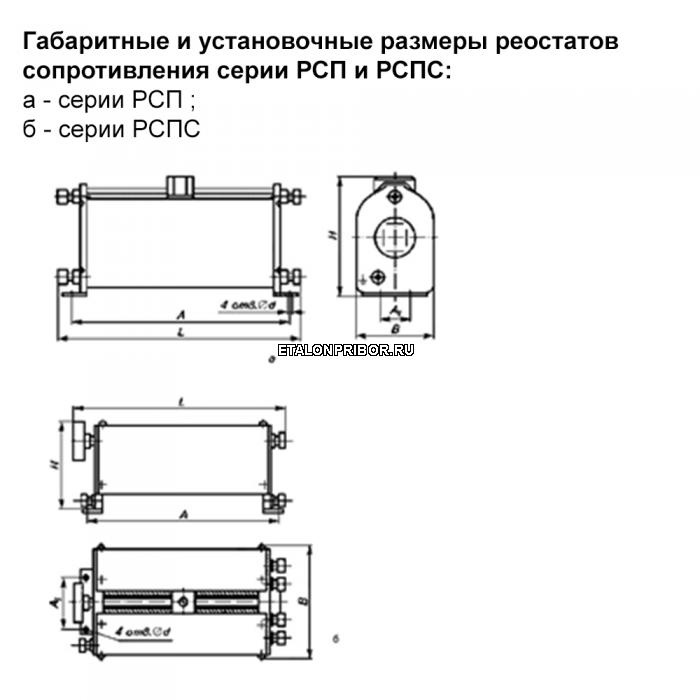

Габаритные и установочные размеры реостатов сопротивления серии РСП и РСПС
| Тип реостата | Размеры, мм | Масса, кг | |||||
| L | B | H | A | A1 | d | ||
| РСП-1 | 293 | 64 | 96 | 266 ±2 | 32 ±1 | 4 | 1,22 |
| РСП-2 | 293 | 86 | 126 | 266 ±2 | 32 ±1 | 4 | 2,015 |
| РСП-3 | 393 | 86 | 126 | 366 ±2 | 32 ±1 | 4 | 2,6 |
| РСП-4 | 533 | 86 | 126 | 506 ±2 | 32 ±1 | 4 | 3,32 |
| РСПС-2 | 285 | 170 | 125 | 260 ±2 | 70 ±1 | 5,5 | 3,4 |
| РСПС-3 | 385 | 170 | 125 | 360 ±2 | 70 ±1 | 5,5 | 4,8 |
