Предназначены для измерения и непрерывной записи величин тока и напряжения в цепях постоянного тока. Приборы предназначены для общепромышленного применения.
Предел допускаемого значения основной погрешности прибора по измерению и записи измеряемой величины равен: ± 1,0% от конечного значения диапазона измерений.
Габаритные размеры прибора не более 160х160х250мм.

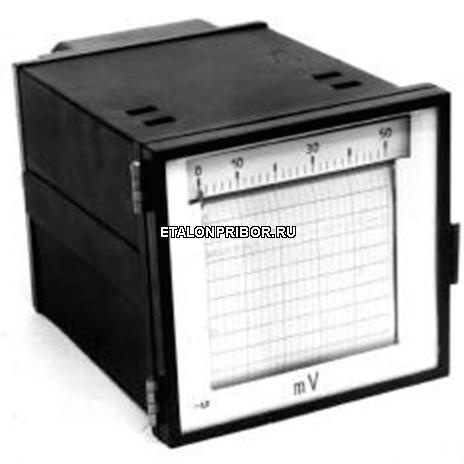

Амперметры Н3092, вольтметры Н3092 самопишущие щитовые (далее - приборы) предназначены для измерения и непрерывной записи величин тока и напряжения в цепях постоянного тока. Приборы предназначены для общепромышленного применения.
Амперметр и вольтметр Н3092 предназначены для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50°С и относительной влажности 90% при температуре 25°С.
Амперметр и вольтметр Н3092 поставляемые в районы с тропическим климатом (условное обозначение Н3092 04.2 **), предназначены для работы при указанных выше температурах и влажности 95% при температуре 40°С.
Технические данные:
Конечные значения диапазонов измерений приборов приведены в табл. 1
Предел допускаемого значения основной погрешности прибора по измерению и записи измеряемой величины равен:
Предел допускаемого значения полной погрешности приборов Амперметр и вольтметр Н3092 по записи измеряемой величины чернилами равен ±1%, шариковым стержнем - ± 1,5%.
Полная погрешность выражается так же, как основная погрешность. Предел допускаемого значения основной погрешности по записи времени равен ± 0,5%. Запись показаний производится чернилами или шариковым стержнем УПС-3-107-1,0-300 синий ТУ 25-7733.0008-87 на диаграммной ленте в прямоугольной системе координат. Ширина поля записи ленты - 100 мм.
Предел допускаемого значения дополнительной погрешности прибора Амперметр и вольтметр Н3092 по измерению и по записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50°С, равен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры.
Предел допускаемого значения дополнительной погрешности прибора по измерению и по записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности приборов Амперметр и вольтметр Н3092 по измерению и по записи измеряемой величины под влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5 мТ при самом неблагоприятном направлении магнитного поля равен ±1,0%.
Дрейф нулевой линии прибора в течение 30 суток не более 1 мм. Невозвращение пишущего устройства (указателя) к нулевой линии записи (нулевой отметке шкалы) не более 1,0 мм. Допускаемое несовпадение нулевой линии, нанесенной на диаграммной ленте, с линией записи, получаемой при установке указателя на нулевую отметку шкалы не более 0,5 мм.
Ширина линии записи не должна превышать 0,9 мм на скоростях 20, 60, 180 мм/ч, 0,5 мм - на всех остальных скоростях. Длительность непрерывной записи прибора чернилами при однократной заправке резервуара чернильницы или одним шариковым стержнем не менее 60 суток.
Электропитание прибора Амперметр и вольтметр Н3092 осуществляется от сети переменного тока напряжением (220±22)В частотой (50±1)Гц или (60±1,2)Гц - по требованию заказчика. Потребляемая мощность приборов по цепи питания не превышает 12В•А.
Для приводу диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока частоты 50Гц напряжением 220В. По требованию заказчика приборы экспортного исполнения могут быть изготовлены с питанием двигателя от сети переменного тока частотой 60Гц .
Приборы Амперметр и вольтметр Н3092 имеют шесть скоростей перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч, которые устанавливаются путем смены пары зубчатых колес.
Изоляция между корпусом и всеми изолированными электрическими цепями (кроме цепи нанесения отметок времени), а также изоляция между раздельными электрическими цепями в нормальных условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50+1) Гц, среднеквадратическое значение которого равно 1,5кВ.
Примечание. Для вольтметров с конечными значениями диапазонов измерения 300В; 500В; 600В изоляция между корпусом и входными зажимами, а также между входными зажимами и цепью питания должна выдерживать испытательное напряжение, равное 2кВ, а для вольтметров с конечным значением диапазонов измерения 1кВ-3кВ. Сопротивление изоляции между корпусом и изолированной от корпуса любой электрической цепью прибора в нормальных условиях применения не менее 40МΩ.
Предел допускаемого значения дополнительной погрешности прибора Н3092 от изменения величины напряжения электропитания на ±10 % номинального напряжения равен пределу допускаемого значения основной погрешности по измерению и записи измеряемой величины.
Время установления показаний прибора Н3092 не более 1 с. Габаритные размеры прибора не более 160х160х250 мм (тип 2 ГОСТ 5944-74). Размер фланца 160x160мм. Масса прибора не более 4 кг. В соответствии с заказом прибор поставляется с записью показаний чернилами или чернилами и шариковым стержнем. Время непрерывной работы не ограничено.
Конечное значение диапазона измерений | Способ выключения |
1мА; 2,5мА; 10мА; 15мА; 20мА; 30мА; 50мА; 75мА; 100мА; 150мА; 300мА | непосредственно |
0,5А; 1А; 2А; 3А; 5А; 10А; 15А; 20 А; 30А | непосредственно |
50А; 75А; 100А; 150А; 200А; 300А; 500А; 750А | с наружным шунтом 75 мВ |
1кА; 1,5кА; 2кА; 3кА; 4кА; 5кА; 6кА; 7,5кА | с наружным шунтом 75 мВ |
7,5кА; 10кА; 15кА; 20кА; 25кА; 35кА; 50кА; 70кА | с устройством для измерения постоянного тока И58М |
75мВ; 150мВ 1,5В; 3В; 5В; 7,5В; 15В; 30В; 50В; 75В; 150В; 250В; 300В; 500В; 600В; 1000В | непосредственно
|
