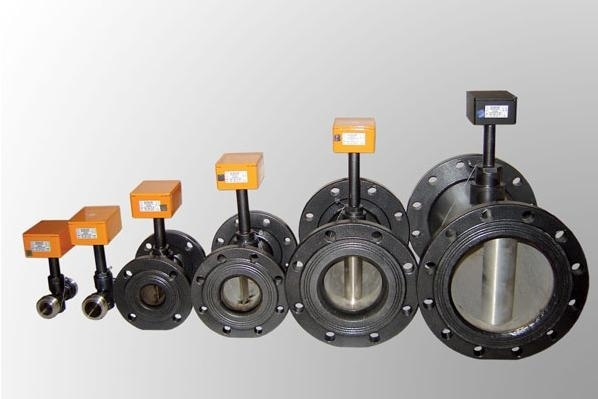

ВПС вихревой электромагнитный преобразователь расхода
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Отличительные особенности
Технические характеристики
Группа | 1 | |||
Ду, мм | 20 | 25 | 32 | 40 |
Порог чувстви-тельности, м3/ч | 0,08 | 0,13 | 0,2 | 0,32 |
Минимальный расход, м3/ч | 0,16 | 0,25 | 0,4 | 0,63 |
Максимальный расход, м3/ч | 4 | 6,3 | 10 | 16 |
Строит. длина, м | 0,11 | 0,11 | 0,14 | 0,17 |
Цена импульса, м3/имп | 0,01 / 0,001 / 0,0001 | |||
Назначение и область применения
Вихревые электромагнитные преобразователи расхода ВЭПС-Т(И) предназначены для использования в качестве первичных преобразователей при измерении расхода или объема жидкости с удельной электропроводностью не менее 20·10-4 См/м в наполненных напорных трубопроводах для технологических целей и учетно-расчетных операций.
Преобразователи модификации ВЭПС-Т преобразуют значение расхода в частоту электрического сигнала в соответствии с индивидуальной градуировочной характеристикой.
Преобразователи модификации ВЭПС-ТИ имеют импульсный выход с нормированной для группы типоразмеров ценой импульса.
Условия эксплуатации
- температура окружающего воздуха, от -10°С до +50°С
- относительная влажность воздуха при температуре 35 °С, до 95%
- напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м
- механические вибрации частотой (10-55) Гц с амплитудой, не более 0,15 мм
Степень защиты преобразователей, электронный субблок у которых располагается в металлическом корпусе (индекс М в конце обозначения) - IP65 по ГОСТ 14254, в пластмассовом (индекс П в конце обозначения) - IP67.
Питание преобразователей осуществляется либо от встроенной литиевой батареи с напряжением 3,65 В (срок службы батареи не менее 4 лет с момента выпуска прибора предприятием-изготовителем), либо от внешнего источника постоянного тока с напряжением 9...15В. Потребляемый ток - не более 3 мА при напряжении питания равном 9 В и не более 8 мА - при напряжении равном 15 В.
Группа | 2 | |||
Ду, мм | 50 | 65 | 80 | 100 |
Порог чувствительности, м3/ч | 0,5 | 0,8 | 1,25 | 2 |
Минимальный расход, м3/ч | 1 | 1,6 | 2,5 | 4 |
Максимальный расход, м3/ч | 25 | 40 | 63 | 100 |
Строительная длина, м | 0,18 | 0,2 | 0,23 | 0,27 |
Цена импульса, м3/имп (для модификации ВЭПС-ТИ) | 0,1 / 0,01 / 0,001 | |||
Группа | 3 | ||
Ду, мм | 125 | 150 | 200 |
Порог чувствительности, м3/ч | 3,15 | 5 | 12,5 |
Минимальный расход, м3/ч | 6,3 | 10 | 25 |
Максимальный расход, м3/ч | 160 | 250 | 630 |
Строительная длина, м | 0,3 | 0,37 | 0,45 |
Цена импульса, м3/имп (для модификации ВЭПС-ТИ) | 1 / 0,1 / 0,01 | ||
- Пределы основной допускаемой относительной погрешности преобразования расхода в частоту электрического сигнала преобразователей модификаций ВЭПС-Т, ±1%
- Пределы основной допускаемой относительной погрешности преобразования количества протекшей жидкости в количество выходных импульсов преобразователей модификаций ВЭПС-ТИ, ±1%
- Диапазон температур измеряемой среды, 5-150 °C
- Рабочее давление, 1,6 МПа
- Гидравлическое сопротивление преобразователей на максимальном расходе не более 0,03 МПа (0,3кгс/см2)
