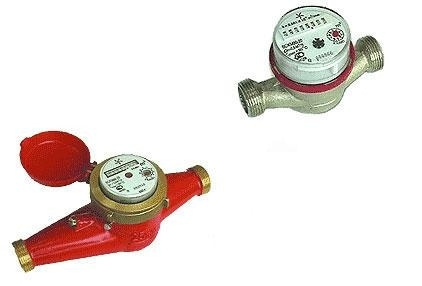

Счетчики воды ВСКМ предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90С при давлении не более 1,0 МПа.
Принцип действия крыльчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно счетчики выполнены по схеме "сухохода", когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Опорные части крыльчатки и счетного механизма оснащены часовыми камнями, что обеспечивает длительный срок эксплуатации и высокую надежность прибора. Водосчетчик относится к так называемому "многоструйному" типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера. Счетчик типа ВСКМ 90 имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в м3 и его долях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измеряемая среда | Питьевая вода по ГОСТ Р 51232 и сетевая вода по СниП 41-02 | |||||
Диаметр условного прохода, мм | 15 | 20 | 25 | 32 | 40 | 50 |
Расход воды счетчиков ВСКМ, м3/ч | ||||||
- минимальный, Qmin | 0,03 | 0,05 | 0,07 | 0,12 | 0,13 | 0,15 |
- переходный, Qt | 0,12 | 0,20 | 0,28 | 0,48 | 0,60 | 0,80 |
- номинальный, Qn | 1,50 | 2,50 | 3,50 | 6,0 | 10,0 | 15,0 |
- максимальный, Qmax | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 |
Порог чувствительности | 0,015 | 0,02 | 0,03 | 0,048 | 0,055 | 0,06 |
Максимальныйобъем воды измеренный за : | ||||||
- сутки, м3 | 37,50 | 62,50 | 87,50 | 150,0 | 250,0 | 550,0 |
- месяц,м3 | 1125 | 1875 | 2625 | 4500 | 7500 | 11250 |
Емкость счетного механизма, м3 | 99999 | 999999 | ||||
Минимальная цена деления, м3 | 0,0001 | 0,001 | ||||
Пределы допускаемой относительной погрешности в интервале диапазона измерений, % | ||||||
- от Qmin до Qt | ±5% | |||||
-от Qt (включительно) до Qmax | ±2% | |||||
Температура измеряемой среды, 0С | 5-90 | |||||
Давление измеряемой среды, МПа | не более 1 | |||||
Потеря давления, МПа | не более 0,1 | |||||
Темп-ра окружающего воздуха, 0С | 5-60 | |||||
Относительная влажность, % | до 98 | |||||
Средний срок службы счетчиков, лет | не менее 12 |
