Блок максимальной токовой защиты ПМЗ совместно с трансформаторами тока ТТЗ предназначен для встройки в рудничные коммутационные аппараты, в основном рудничные автоматические выключатели, напряжением до 1140 В частоты 50 и 60 Гц и служит для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания.
Характеристики | Значение |
Номинальное напряжение сети к которой к которой подключается коммукационный аппарат со встроенным в него блоком | 380, 660, 1140 В |
Механическая и коммутационная износостойкость блока | 12 000 срабатываний |
Номинальный ток коммутационного аппарата со встроенным в него блоком | 25, 63, 100, 125, 250, 320 А |
Собственное время срабатывания блока при кратности первичного тока трансформатора тока к току установки 1,5 | не более 0,4 с |
Масса | не более 0,4 кг |
Габаритные размеры | 121*65*158 мм |

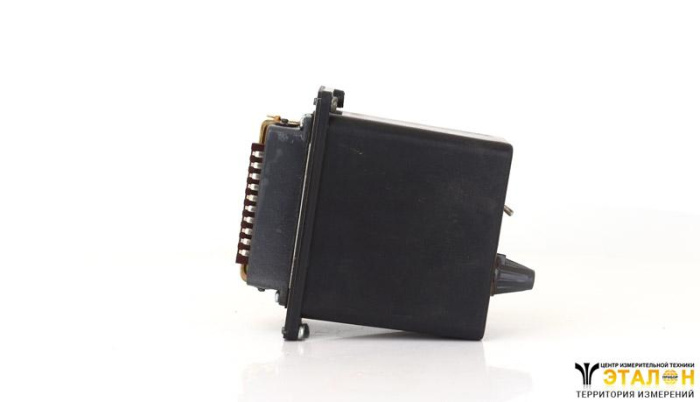

Блок защиты ПМЗ выполнен быстросъемным, в пылевлагозащищенном исполнении. В корпусе блока на платах с печатным монтажом установлены элементы схемы.
На лицевую часть блока выведены ручка установки уставок, шкала уставк, рукоятки переключателя положений «Работа» или «Проверка». Для обеспечения быстросъемный блок имеет контактную вилку штепсельного разъема.
