Ваттметр Д341, Д341/1 (Д 341, Д-341, Д 341/1)

Предназначенные: тип Д341 для измерения активной мощности, а тип Д341/1 для измерения реактивной мощности в трехфазных цепях переменного тока частотой 50Гц с неравномерной нагрузкой фаз.

Ваттметры Д341, Д341/1 трехфазные

Назначение и область применения

Ваттметр Д341, Д341/1 представляют собой щитовые приборы ферродинамической системы с непосредственным отсчетом, предназначенные: тип Д341 для измерения активной мощности, а тип Д341/1 для измерения реактивной мощности в трехфазных цепях переменного тока частотой 50Гц с неравномерной нагрузкой фаз.

Они изготовляются по техническим условиям ТУ-П № ОПП.533.038—53 и рассчитаны для эксплуатации при температуре окружающего воздуха от —20 до +50° С и относительной влажности его до 80%.

Ваттметр Д341, Д341/1 применяются в электрических установках стационарного типа.

Основные технические характеристики

1. Класс точности приборов 2,5. Основная погрешность их при нормальной температуре не превышает +2,5% от верхнего предела измерения.

2. Изменение показаний прибора, вызванное изменением температуры окружающего воздуха, не превышает 2,5% от верхнего предела измерения на каждые 10° С изменения температуры в ту или другую сторону от нормальной.

3. Изменение показаний от изменения частоты на +5Гц не более +2,5% от верхнего предела измерения.

4. Изменение показаний от влияния внешних магнитных полей напряженностью 5 э не превышает +2,5% от верхнего предела измерения.

5. При изменении только одного напряжения на +10% от номинального изменение показаний не превышает +2,5% от верхнего предела измерения.

6. Испытательное напряжение изоляции между токоведущими частями и корпусом прибора 2 кв.

7. Вес прибора 2,5 кг.

Пределы измерения ваттметров типа Д341 и Д341/1 приведены в табл.

Способ включения параллельной цепи ваттметра	Номиналь- ное напряжение, В	Способ включения последовательной цепи ваттметра
		непосред-ственно		Через измерительные трансформаторы тока со вторичной обмоткой на 5А
				Номинальная сила тока, А
		5		7,5	10	15	20	30
		Верхние пределы измерения, кВт
непосред-ственно	127	1кВт	1,5кВт		2кВт	3кВт	4кВт		6кВт
	220	2кВт	2кВт		4кВт	6кВт	8кВт		12кВт
через измерительный трансформатор напряжения со вторичной обмоткой на 127 в	380	3,5кВт	5кВт		7кВт	10кВт	15кВт		20кВт

Способ включения параллельной цели ваттметра	Номинальное напряжение, В	Способ включения последовательной цели ваттметра
		Через измерительные трансформаторы тока со вторичной обмоткой на 5А
		Номинальная сила тока, А
		40	50	75	100	150

непосред-ственно	127	8кВт	10кВт	15кВт	20кВт	30кВт
непосред-ственно	220	15кВт	20кВт	30кВт	40кВт	60кВт
через измерительный трансформатор напряжения со вторичной обмоткой на 127 в	380	25кВт	35кВт	50 кВт	70 кВт	100 кВт

Способ включения параллельной цели ваттметра	Номина- льное напряже- ние, В	Способ включения последовательной цели ваттметра
		Через измерительные трансформаторы тока со вторичной обмоткой на 5А
		Номинальная сила тока, А
		200	300	400	600	750	1000
		Верхние пределы измерения, кВт
непосред-ственно	127	40кВт	60кВт	80кВт	120кВт	150кВт	200кВт
непосред-ственно	220	80кВт	120кВт	150кВт	250кВт	300кВт	400кВт
через измерительный трансформатор напряжения со вторичной обмоткой на 127 в	380	150 кВт	200 кВт	250 кВт	400 кВт	500 кВт	700 кВт

Способ включения параллель- ной цели ваттметра	Номина- льное напряже- ние, В	Способ включения последовательной цепи ваттметра
		Через измерительные трансформаторы тока со вторичной обмоткой на 5А
		Номинальная сила тока, А
		1500	2000	3000	4000	5000	6000
		Верхние пределы измерения, кВт				мгВт
непосред-ственно	127	300кВт	400кВт	600кВт	800кВт	1мгВт	1,2мгВт
непосред-ственно	220	600кВт	800кВт	1,2кВт	1,5кВт	2мгВт	2,5мгВт
через измеритель- ный трансфор- матор напряжения со вторичной обмоткой на 127 в	380	1кВт	1,5кВт	2кВт	3кВт	3,5мгВт	4мгВт

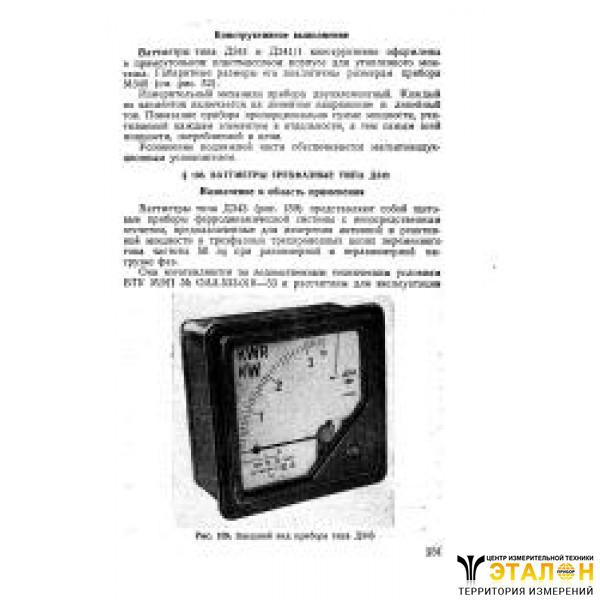

Конструктивное выполнение

Ваттметры Д341, Д341/1 конструктивно оформлены в прямоугольном пластмассовом корпусе для утопленного монтажа.
Габаритные размеры 160×160×110мм.

Измерительный механизм прибора двухэлементный. Каждый из элементов включается на линейное напряжение и линейный ток. Показание прибора пропорционально сумме мощности, учитываемой каждым элементом в отдельности, а тем самым всей мощности, потребляемой в цепи.

Успокоение подвижной части обеспечивается магнитоиндукционным успокоителем.
