Ваттметр Д8002 (Д 8002; Д-8002)

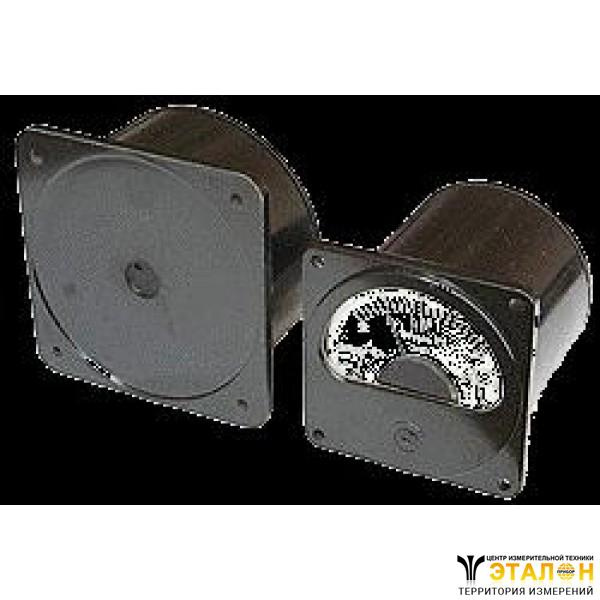

Ваттметр Д8002 - щитовой прибор, предназначен для измерения активной мощности в трехпроводных сетях трехфазного тока с равномерной или неравномерной нагрузкой фаз.
Класс точности - 2,5.
Номинальная частота - 50Гц.
Номинальный коэффициент активной мощности - 0,8Гц.
Потребление прибора:
- собственное потребление каждой последовательной цепи - 5Вт;
- собственное потребление каждой параллельной цепи - 5Вт.
Габаритные размеры:
- прибора - 80×80×95мм;
- добавочного сопротивления - 100×100×60мм.
Вибропрочный, ударопрочный, брызгозащищенный.
Ваттметр Д8002 подключается к сети через добавочное сопротивление Р8005 и трансформаторы тока.
Технические характеристики Д8002
В Таблице 1 поданы основные технические характеристики, которые имеют ваттметры Д8002.
Таблица 1.
Конечное значение диапазона измерений | Цена деления | Включение с трансформатором тока при номинальном напряжении ваттметра |
220В | 380В |
2кВт - 0кВт - 6кВт | 0,5кВт | 20А/5А | 10А/5А |
2кВт - 0кВт - 8кВт | 0.5кВт | 30А/5А | 15А/5А |
4кВт - 0кВт - 12кВт | 1,0кВт | 40А/5А | 20А/5 |
5кВт - 0кВт - 15кВт | 1,0кВт | 50А/5А | 30А/5А |
10кВт - 0кВт - 30кВт | 2,0кВт | 100А/5А | 50А/5А |
10кВт - 0кВт - 40кВт | 2,0кВт | 150А/5А | 75А/5А |
20 кВт- 0кВт - 60кВт | 5,0кВт | 200А/5А | 100А/5А |
20кВт - 0кВт - 80кВт | 5,0кВт | 300А/5А | 150А/5А |
25кВт - 0кВт - 100кВт | 5,0кВт | 300А/5А | 200А/5А |
40кВт - 0кВт - 120кВт | 5,0кВт | 400А/5А | 200А/5А |
50кВт - 0кВт - 150кВт | 10,0кВт | 600А/5А | 300А/5А |
100кВт - 0кВт - 300кВт | 20,0кВт | 1000А/5А | 600А/5А |
100кВт - 0кВт - 400кВт | 20,0кВт | 1500А/5А | 750А/5А |
200кВт - 0кВт - 600кВт | 50,0кВт | 2000А/5А | 1000А/5А |
400кВт - 0кВт - 1200кВт | 50,0кВт | 4000А/5А | 2000А/5А |
Ваттметры Д8002 допускают погрешность в измерениях, значение которой не превышает 2,5%. Прибор работоспособен при вибрационных ускорениях до 25м/с2 и частоте 48Гц±2Гц.
Ваттметр Д8002 рассчитан на использование в следующих условиях:
- температура окружающего воздуха - от -50°С до +60°С;
- относительная влажность - 98 %.
Климатическое ислолнение - обычное и тропическое (Д8002Т2).
Категория размещения - 2.
Размещение и монтаж Д8002
Ваттметры Д8002 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.
При монтаже Д8002 нужно придерживаться следующих правил:
- монтаж приборов должен быть произведен тщательно, без перекосов;
- крепление ваттметров Д8002 на панели должно быть жестким и не создавать дополнительных нагрузок;
- ваттметр Д8002 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;
- приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.
Изготовитель гарантирует соответствие приборов требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Ваттметр Д8002 соответствует требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
