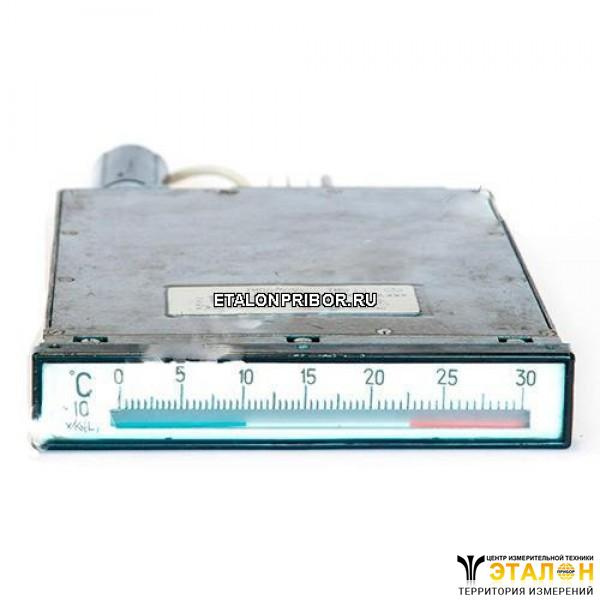

Милливольтметр МВУ6-41К (МВУ641К, МВУ6 41К, МВУ-6-41К, mby6-41k, mby641k, mby6 41k, mby-6-41k)
Милливольтметр МВУ6-41К предназначен для измерения температуры в комплекте с термоэлектрическими термометрами сопротивления всех градуировочных характеристик и световой сигнализации при выходе значения температуры из заданного диапазона.
В комплект входит добавочный блок регулирования ВУ1, ВУ2.
Технические характеристики приборов милливольтметры МВУ6-41К:
Прибор имеет модификации:
- милливольтметр МВУ6-41КЛ - двухпозиционный с левым указателем контактного устройства;
- милливольтметр МВУ6-41КП - двухпозиционный с правым указателем контактного устройства;
- милливольтметр МВУ6-41К, милливольтметр МВУ6-41КМ - трехпозиционный;
Диапазон измерения:
- температуры - -50ºС-1800ºС;
- напряжения - 0мВ-49,11мВ;
Класс точности - 1,0;
Допускаемая основная погрешность прибора милливольтметр МВУ6-41К в диапазоне измерений - ±1,0% диапазона измерений;
Вариация показаний не превышает абсолютного значения допускаемой основной погрешности;
Диапазоны измерений прибора милливольтметр МВУ6-41К и градуировочная характеристика приведены в таблице 1;
Таблица 1 Диапазоны измерений прибора милливольтметр МВУ6-41К
Градуировочая характеристика | Диапазон измерений |
Температуры, ºС | Напряжения, мВ |
ХК | -50ºС-+100ºС -50ºС-+150ºС -50ºС-+200ºС 0ºС-150ºС 0ºС-200ºС 0ºС-300ºС 0ºС-400ºС 0ºС-600ºС 200ºС-600ºС 200ºС-800ºС | -3,11мВ-+6,83мВ -3,11мВ-+10,62мВ -3,11мВ-+14,59мВ 0мВ-10,69мВ 0мВ-14,59мВ 0мВ-22,88мВ 0мВ-31,49мВ 0мВ-49,11мВ 14,59мВ-49,11мВ 14,59мВ-66,47мВ |
ХА | 0ºС-400ºС 0ºС-600ºС 0ºС-800ºС 0ºС-900ºС 0ºС-1100ºС 0ºС-1300ºС 200ºС-600ºС 200ºС-1200ºС 400ºС-900ºС 600ºС-1100ºС 700ºС-1300ºС | 0мВ-16,40мВ 0мВ-24,91мВ 0мВ-33,32мВ 0мВ-37,37мВ 0мВ-45,16мВ 0мВ-52,43мВ 8,13мВ-24,910мВ 8,13мВ-48,870мВ 16,40мВ-37,370мВ 24,91мВ-45,160мВ 29,15мВ-62,430мВ |
ПП-1 | 0ºС-1300ºС 0ºС-1600ºС 500ºС-1300ºС | 0мВ-13,129мВ 0мВ-16,714мВ 4,213мВ-13,129мВ |
ПР-30/6 | 0ºС-1600ºС 0ºС-1800ºС 1000ºС-1600ºС 1000ºС-1800ºС | 0мВ-11,456мВ 0мВ-13,812мВ 4,929мВ-11,456мВ 4,929мВ-13,812мВ |
По условиям механических воздействий прибор относится к виброустойчивым;
Невозвращение указателя прибора милливольтметр МВУ6-41К к нулевой отметке - не более 0,6мм;
Внешнее сопротивление - 5 Ом;
Рабочее положение прибора милливольтметр МВУ6-41К - вертикальное;
Время успокоения подвижной части - не более 4с;
Измерительная система прибора милливольтметр МВУ6-41К - магнитоэлектрического типа с равномерной односторонней шкалой;
Длина шкалы - 130мм;
Изменение показаний прибора милливольтметр МВУ6-41К, вызванное отклонением температуры окружающего воздуха от нормальной (в пределах рабочих температур) на каждые 10К, не превышает ±0,8%; под влиянием постоянного внешнего магнитного поля напряженностью 400А/м, образованного постоянным или переменным током частотой 50Гц - не превышает ±0,5% диапазона измерений;
Габариты:
- прибора М1734 - 30х160х272,5мм;
- блока регулирования - 160х80х245мм;
- крепежной скобы - 182х30х237мм
Масса:
- прибора М1734 - 1,3кг;
- блока регулирования - 3,0кг;
- крепежной скобы - 0,3кг;
Наработка на отказ прибора милливольтметр МВУ6-41К - не менее 20000 часов;
Средний срок службы - не менее 6 лет;
Изготовитель гарантирует соответствие качества прибора милливольтметр МВУ6-41К требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
