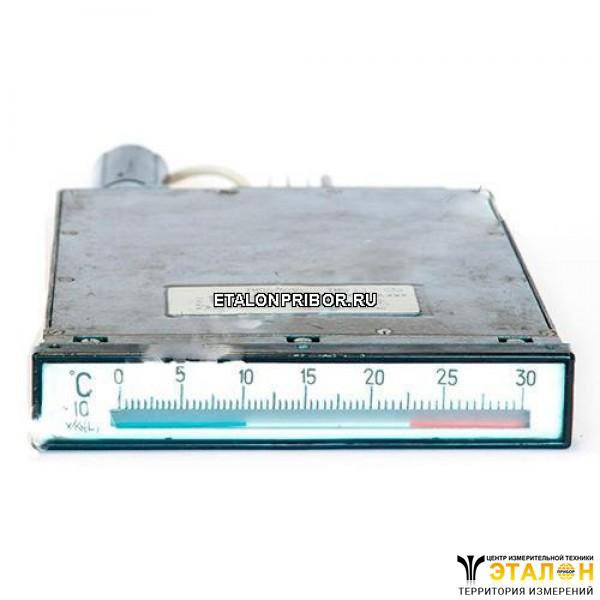

Милливольтметр МВУ6-42К (МВУ642К, МВУ6 42К, МВУ-6-42К, mby6-42k, mby642k, mby6 42k, mby-6-42k)
Милливольтметр МВУ6-42К предназначен для измерения температуры в комплекте с термоэлектрическими термометрами сопротивления всех градуировочных характеристик и световой сигнализации при выходе значения температуры из заданного диапазона.
В комплект входит добавочный блок регулирования ВУ1, ВУ2.
МВУ6-42К милливольтметры представлены модификацией МВУ6-42КД.
Технические характеристики приборов милливольтметры МВУ6-42К:
Прибор имеет модификации:
- милливольтметр МВУ6-42КЛ - двухпозиционный с левым указателем контактного устройства;
- милливольтметр МВУ6-42КП - двухпозиционный с правым указателем контактного устройства;
- милливольтметр МВУ6-42К - трехпозиционный;
Диапазон измерения:
- температуры - -50ºС-1800ºС;
- напряжения - 0мВ-49,11мВ;
Класс точности - 1,0;
Допускаемая основная погрешность прибора милливольтметр МВУ6-42К в диапазоне измерений - ±1,0% диапазона измерений;
Вариация показаний не превышает абсолютного значения допускаемой основной погрешности;
Диапазоны измерений прибора милливольтметр МВУ6-42К и градуировочная характеристика приведены в таблице 1;
Таблица 1 Диапазоны измерений прибора милливольтметр МВУ6-42К
Градуировочая характеристика | Диапазон измерений |
Температуры, ºС | Сопротивление, Ом |
ГР. 20 | 0ºС-300ºС 0ºС-400ºС 0ºС-500ºС 0ºС-650ºС 300ºС-650ºС | 10,00 Ом-21,38 Ом 10,00 Ом-24,94 Ом 10,00 Ом-28,38 Ом 10,00 Ом-33,32 Ом 21,38 Ом-33,32 Ом |
ГР. 21 | -200ºС--70ºС -120ºС-+30ºС -70ºС-+180ºС -50ºС-+50ºС 0ºС-100ºС 0ºС-150ºС 0ºС-200ºС 0ºС-300ºС 0ºС-400ºС 0ºС-500ºС 200ºС-500ºС | 7,95 Ом-3,08 Ом 23,63 Ом-61,45 Ом 33,08 Ом-77,99 Ом 36,80 Ом-55,06 Ом 46,00 Ом-63,99 Ом 46,00 Ом-72,78 Ом 46,00 Ом-81,43 Ом 46,00 Ом-98,34 Ом 46,00 Ом-114,72 Ом 46,00 Ом-130,52 Ом 81,43 Ом-130,55 Ом |
ГР. 22 | -200ºС--70ºС -120ºС-+30ºС -90ºС-+50ºС -70ºС-+180ºС -50ºС-+50ºС -25ºС-+25ºС 0ºС-50ºС 0ºС-100ºС 0ºС-150ºС 0ºС-200ºС 0ºС-300ºС 0ºС-400ºС 0ºС-500ºС 200ºС-500ºС | 17,28 Ом-71,91 Ом 51,38 Ом-111,85 Ом 63,75 Ом-119,70 Ом 71,91 Ом-169,54 Ом 80,00 Ом-119,70 Ом 90,04 Ом-109,88 Ом 100,00 Ом-119,70 Ом 100,00 Ом-139,10 Ом 100,00 Ом-158,21 Ом 100,00 Ом-177,03 Ом 100,00 Ом-213,79 Ом 100,00 Ом-249,38 Ом 100,00 Ом-283,80 Ом 100,00 Ом-283,80 Ом |
ГР. 23 | -50ºС-0ºС -50ºС-+50ºС -50ºС-+100ºС 0ºС-50ºС 0ºС-100ºС 0ºС-150ºС 0ºС-180ºС 50ºС-100ºС | 41,71 Ом-53,00 Ом 41,71 Ом-64,29 Ом 41,71 Ом-45,58 Ом 53,00 Ом-64,29 Ом 53,00 Ом-75,58 Ом 53,00 Ом-86,87 Ом 53,00 Ом-93,64 Ом 64,29 Ом-75,58 Ом |
ГР. 24 | -50ºС-0ºС -50ºС-+50ºС -50ºС-+100ºС -25ºС-+25ºС 0ºС-25ºС 0ºС-50ºС 0ºС-100ºС 0ºС-150ºС 0ºС-180ºС 50ºС-100ºС | 78,70 Ом-100,00 Ом 78,70 Ом-121,30 Ом 78,70 Ом-142,60 Ом 89,35 Ом-110,65 Ом 100,00 Ом-110,65 Ом 100,00 Ом-121,30 Ом 100,00 Ом-142,60 Ом 100,00 Ом-163,90 Ом 100,00 Ом-176,78 Ом 100,00 Ом-142,60 Ом |
По условиям механических воздействий прибор относится к виброустойчивым;
Невозвращение указателя прибора милливольтметр МВУ6-42К к нулевой отметке - не более 0,6мм;
Внешнее сопротивление - 5 Ом;
Рабочее положение прибора милливольтметр МВУ6-42К - вертикальное;
Время успокоения подвижной части - не более 4с;
Измерительная система прибора милливольтметр МВУ6-42К - магнитоэлектрического типа с равномерной односторонней шкалой;
Длина шкалы - 130мм;
Изменение показаний прибора милливольтметр МВУ6-42К, вызванное отклонением температуры окружающего воздуха от нормальной (в пределах рабочих температур) на каждые 10К, не превышает ±0,8%; под влиянием постоянного внешнего магнитного поля напряженностью 400А/м, образованного постоянным или переменным током частотой 50Гц - не превышает ±0,5% диапазона измерений;
Габариты:
- прибора М1734 - 30х160х272,5мм;
- блока регулирования - 160х80х245мм;
- крепежной скобы - 182х30х237мм
Масса:
- прибора М1734 - 1,3кг;
- блока регулирования - 3,0кг;
- крепежной скобы - 0,3кг;
Наработка на отказ прибора милливольтметр МВУ6-42К - не менее 20000 часов;
Средний срок службы - не менее 6 лет;
Изготовитель гарантирует соответствие качества прибора милливольтметр МВУ6-42К требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
