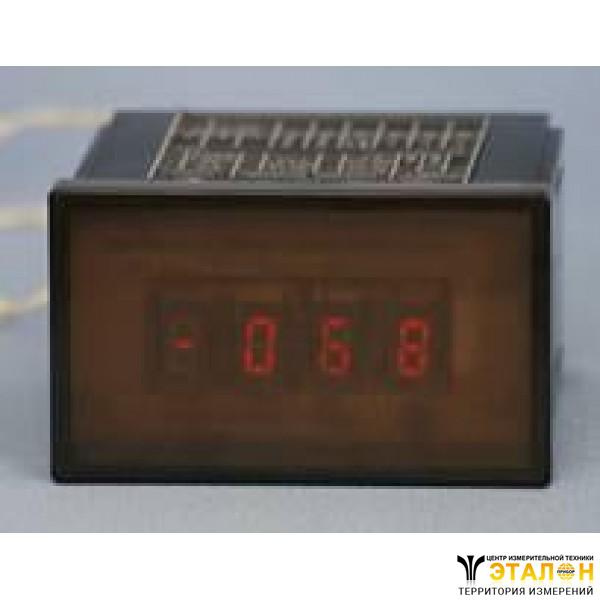

Вольтметр цифровой Ф283М1
Также этот прибор может называться: Ф-283М1, Ф 283М1, Ф-283-М1, Ф 283 М1, Ф283-М1, Ф283 М1, Ф28зМ1, f283m1, f-283-m1, f283m1.
Ф283М1 вольтметр цифровой предназначен для измерения напряжения в цепях постоянного тока.
Технические характеристики Ф283М1:
Диапазон измерений - от 0 до 200 В.
Время установления рабочего режима - не более 30 мин.
Диапазоны измерений, входные характеристики, ступень квантования вольтметра представлены в таблице:
Маркировка | Диапазон измерений | Режим работы | Ступень квантования | Входной импенданс |
Ф283М1-1; Ф283М1-3 | от 0 до 0,02 В | 200 мс | 0,001 мВ | не менее 10 МОм |
20 мс | 0,01 мВ | |||
от 0 до 0,2 В | 200 мс | не менее 100 МОм | ||
20 мс | 0,1 мВ | |||
от 0 до 2 В | 200 мс | не менее 1000 МОм | ||
20 мс | 1 мВ | |||
от 0 до 20 В | 200 мс | 10±0,1 МОм | ||
20 мс | 10 мВ | |||
от 0 до 200 В | 200 мс | |||
20 мс | 100 мВ | |||
Ф283М1-2; Ф283М1-4 | от 0 до 0,02 В | 200 мс | 0,001 мВ | не менее 5 МОм |
20 мс | 0,01 мВ | |||
от 0 до 0,2 В | 200 мс | не менее 50 МОм | ||
20 мс | 0,1 мВ | |||
от 0 до 2 В | 200 мс | не менее 500 МОм | ||
20 мс | 1 мВ | |||
от 0 до 20 В | 200 мс | 10±0,1 МОм | ||
20 мс | 10 мВ | |||
от 0 до 200 В | 200 мс | |||
20 мс | 100 мВ |
Режимы работы вольтметра Ф283М1:
- ручное переключение диапазонов измерений;
- автоматическое переключение диапазонов измерений;
- дистанционное переключение диапазонов измерений;
- с интегрированием измеряемого сигнала в течение 200±4 мс - «200 мс»;
- с интегрированием измеряемого сигнала в течение 20±0,4 мс - «20 мс».
Допускаемая дополнительная погрешность вольтметра, вызванная отклонением условий от нормальных, не более половины предела допускаемой основной погрешности:
- при изменении температуры окружающей среды от +20±2° С на каждые 10° С в пределах от +10° С до +50° С;
- при воздействии однородного переменного магнитного поля, синусоидально изменяющегося с частотой 50 Гн с индукцией 0,5 мТл.
Время измерения Ф283М1:
- в режиме «200 мс» - 300±6 мс;
- в режиме «20 мс» - 40±0,8 мс.
Время выбора диапазона измерений в автоматическом режиме - не более 2 с.
Отсчетное устройство вольтметра обеспечивает:
- индикацию результата измерения с максимальными показаниями в режиме «200 мс» - 19 999 и ценой деления Uk/20 000; в режиме «20 мс» - 1999 с ценой деления Uk/2000;
- индикацию положения десятичной запятой;
- индикацию знака полярности «-»;
- индикацию размерности;
- индикацию перегрузки путем гашения цифровых показаний отсчетного устройства.
Выбор полярности - автоматический.
ВольтметрыФ283М1 обеспечивают возможность работы в следующих режимах запуска:
- периодический запуск;
- разовый ручной запуск;
- разовый дистанционный запуск.
Параметры внешних периодических или непериодических запускающих импульсов следующие:
- диапазон напряжений, соответствующий высокому уровню сигнала, - от 2 В до 5,25 В;
- диапазон напряжений, соответствующий низкому уровню сигнала, - от -0,4 В до 0,8 В;
- интервал времени между импульсами внешнего запуска:
- в режиме «20 мс» - не менее 50 мс;
- в режиме «200 мс» - не менее 400 мс;
- длительность импульса внешнего запуска - не менее 2 мкс.
Вольтметр Ф283М1 обеспечивает выход на внешний разъем:
- результата измерения, индицируемого отсчетным устройством в двоично-десятичном коде 8-4-2-1;
- сигнала конца измерения;
- сигнала знака полярности;
- сигнала перегрузки;
- сигнала десятичной запятой;
- сигнала размерности.
Параметры импульсных выходных сигналов следующие:
- диапазон напряжений, соответствующий высокому уровню сигнала - от 2,4 В до 5,25 В;
- диапазон напряжений, соответствующий низкому уровню сигнала - от 0 до 0,5 В.
Длительность импульса сигнала конца измерения - не менее 2 мкс.
Значения остальных сигналов не должны изменяться в промежутке между импульсами сигнала конца измерения.
Выходы кодированных сигналов вольтметров согласуются с микросхемами серий 134, К134, 136, К130, К158.
Допустимая нагрузка Ф283М1:
- серий 134, К134 - не более 6 единиц;
- серий 136, К136, К158 - не более 4 единиц.
Ослабление (коэффициент подавления) помех нормального вида частоты 50±1 Гц и 100±2 Гц - не менее 60 дБ.
Суммарное значение входного сигнала и амплитуды помехи не должно превышать конечного значения диапазона измерения.
Ослабление помех общего вида переменного тока частоты 50±1 Гц при разбалансе сопротивлений внешних измерительных цепей 1 кОм - не менее 80 дБ.
Амплитуда напряжения помехи - не более 200 В.
Ослабление помех общего вида постоянного тока при разбалансе сопротивлений внешних измерительных цепей 1 кОм - не менее 100 дБ.
Максимальное напряжение помехи - не более 200 В.
Ф283М1 выдерживает в течение 2 ч нагрузку десятикратным входным сигналом, но не более 240 В на диапазоне измерении - от 0 до 200 В.
Сопротивление изоляции электрических цепей питания, входных цепей и экрана относительно клеммы защитного заземления вольтметра в нормальных условиях применения - не менее 20 МОм.
Вольтметр в упаковке для транспортирования выдерживает без повреждения:
- транспортную тряску с ускорением 30 м/с2 при частоте - от 80 уд/мин до 120 уд/мин;
- температуру - от -50° С до +50° С;
- относительную влажность при +35° С - 98%.
Периодичность:
- ручной установки нуля вольтметров Ф283М1-1, Ф283М1-3 - 8 ч;
- ручной установки нуля и калибровки вольтметров Ф283М1-2, Ф283М1-4 - 30 дней;
- ручной калибровки - 24 ч.
Средняя наработка на отказ - не менее 13 000 ч.
Установленная безотказная наработка - не менее 1100 ч.
Средний полный срок службы вольтметра Ф283М1 - не менее 10 лет.
Установленный полный срок службы - не менее 4 года.
Потребляемая мощность - не более 18 Вт.
Среднее время восстановления работоспособного состояния - не более 24 ч.
Корпус вольтметров:
- Ф283М1-1, Ф283М1-2 - вставного исполнения;
- Ф283М1-3, Ф283М1-4 - приборного исполнения.
Напряжение питающей сети переменного тока - 220 В ±10%.
Частота напряжения сети - 50±1 Гц.
Габаритные размеры вольтметра:
- Ф283М1-1, Ф283М1-2 - 101×237×340 мм;
- Ф283М1-3, Ф283М1-4 - 115×237×340 мм.
Масса вольтметра - не более 5,5 кг.
Условия эксплуатации Ф283М1:
Температура окружающего воздуха - от +10° С до +50° С.
Относительная влажность воздуха при температуре не более +25° С - до 80%.
