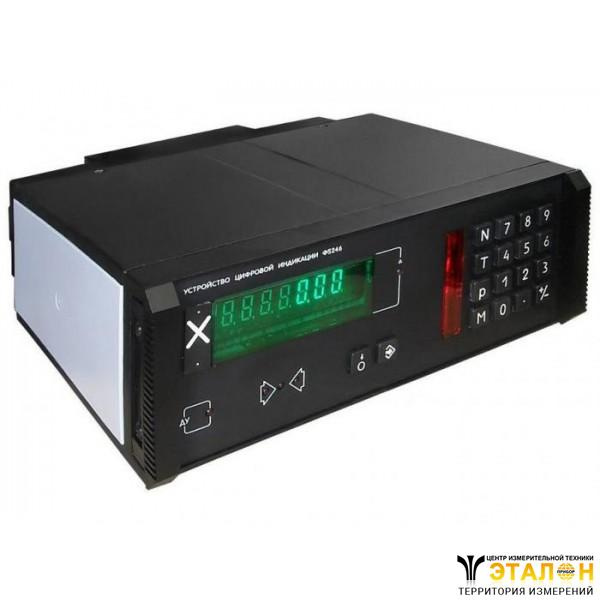

Устройство цифровой индикации Ф5246

Также это изделие может называться: Ф-5246, Ф 5246, f5246, f-5246, f 5246.

Ф5246устройство цифровой индикации предназначено для обработки электрических сигналов с первичного измерительного преобразователя и используется в качестве специализированного вспомогательного комплектующего изделия в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.

Технические характеристики Ф5246:

Диапазон отсчета контролируемого перемещения - от -9 999 999 до +9 999 999.

Дискретность отсчета - 0,01.

Устройство обеспечивает ввод, запоминание и контроль коэффициента масштабного преобразования отсчета, выбираемого из ряда, а также номера разряда с запятой на цифровом табло - 1; 2; 3; 4; 5; 6; 8; 10; 12; 15; 16; 20; 24; 24; 30; 40; 50.

Дискретность цифрового отсчета соответствует значению, определяемому по формуле: δ = Sn/100S, где δ - значение дискретности; Sn - численное значение шага измерительного преобразователя, соответствующее перемещению в миллиметрах на один оборот ротора сельсина.

Предел допускаемой систематической составляющей внутришаговой погрешности совместно с измерительным преобразователем в нормальных условиях применения - Sn мкм.

Ф5246 обеспечивает ввод и запоминание девяти чисел в диапазоне контролируемого перемещения, соответствующих значениям координат точек позиционирования с номерами - от 1 до 9.

Диапазон значений упреждений - от 0 до 9 999 999.

Дискретность задания упреждений - 1.

Напряжение сети переменного тока - 110±11 В; 120±12 В; 220±22 В; 240±24 В.

Форма кривой переменного напряжения питающей сети Ф5246 - синусоидальная.

Коэффициент искажения кривой напряжения - не более 5%.

Ток управления дистанционным сбросом на нуль показаний - не более 20 мА.

Ток включения зоны опорной точки - не болем 20 мА.

Коммутация внешних цепей при напряжении до 30 В - не более 0,1 А.

Частота сети переменного тока - от 49 Гц до 61 Гц.

Потребляемая мощность - не более 75 В·А.

Время установления рабочего режима - не более 5 мин.

Средний срок службы - не менее 10 лет.

Габаритные размеры - не более 325×180×365 мм.

Масса - не более 10 кг.

УЦИ Ф5246 обеспечивает:

- самотестирование основных узлов при включении питания, индикацию самотестирования и кода ошибки;

- индикацию дистанционного управления;

- восстановление координаты опорной точки;

- ввод и запоминание значений текущего отсчета в качестве координат точек позиционирования;

- ручной ввод и запоминание десяти значений коррекций текущего отсчета на размер инструмента;

- индикация номера выбранной коррекции текущего отсчета на размер инструмента;

- дистанционный выбор коррекции текущего отсчета на размер инструмента;

- при позиционировании выдачу команд управления направлением перемещения исполнительного механизма, ступенчатым снижением скорости перемещения и остановкой исполнительного механизма при подходе к заданной точке;

- блокировка команд управления.

Условия эксплуатации Ф5246:

Температура окружающего воздуха - от +10° С до +35° С.

Предельная температура окружающего воздуха - от +1° С до +40° С.

Относительная влажность окружающего воздуха при температуре +25° С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Диапазон частот при вибрации с ускорением 10 м/с² - от 1 Гц до 60 Гц.

Устройства Ф5246 обеспечивают ручной и дистанционный сброс на нуль показаний на цифровом табло, а также ввод произвольного значения начального отсчета в любой точке контролируемого перемещения и дальнейший отсчет от этого значения.
