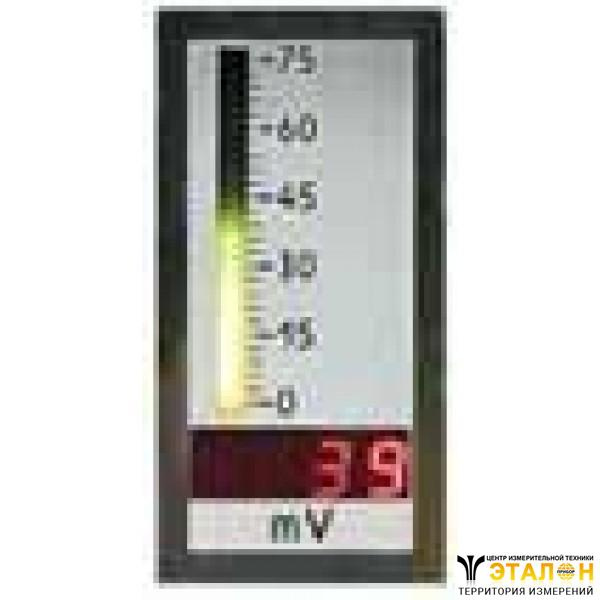

Вольтметр К12А, амперметр К12А, милливольтметр К12А, миллиамперметр К12А щитовой постоянного тока.
Также этот прибор может называться: К-12А, К 12А, К12-А, К 12А, К12 А, k12a, k-12a, k 12a, k12-a, k12 a.
Амперметр К12А, вольтметр К12А, миллиамперметр К12А, милливольтметр К12А - это приборы, предназначены для измерения силы тока или напряжения в электрических цепях постоянного тока с возможностью выбора вида и диапазона входного сигнала. Результат измерения отображения на цифровом индикаторе, дискретно-аналоговом отсчетном устройстве. Приборы могут принимать сигналы тока и напряжения от первичных преобразователей.
Приборы К12А виброустойчивые и сейсмостойкие.
Технические характеристики прибороввольтметры, амперметры, милливольтметры, миллиамперметры К12А
Температура окружающего воздуха - от + 1°С до +50°С.
Относительная влажность воздуха - не более 98% при +35°С.
Степень защиты по передней панели - IP20.
Напряжение питания приборов - 24±4В постоянного тока.
Потребляемая мощность - не более 5 ВА.
Количество цифровых индикаторов - 4.
Высота знака - не менее - 10 мм.
Количество светодиодных индикаторов дискретно-аналогового ОУ - 30.
Диапазоны измерений входного сигнала приборов амперметры, вольтметры, миллиамперметры, милливольтметры К12А и соответствующие основные приведенные погрешности поданы в таблице 1.
Таблица 1. Диапазоны измерений входного сигнала и основные приведенные погрешности К12А
Максимальный диапазон показаний на цифровом ОУ | Диапазон измерений входного сигнала | Основная приведенная погрешность, % |
От -999 до 9999 | 0-75мВ 0-200мВ | ±0,2% - по цифровому индикатору; ±2,5% - по дискретно-аналоговому ОУ |
0-1В; 0-10В; 2-10В | ±0,1% - по цифровому индикатору; ±2,5% - по дискретно-аналоговому ОУ |
0-5мА; 0-20мА; 4-20мА | ±0,1% - по цифровому индикатору; ±2,5% - по дискретно-аналоговому ОУ |
Особенности приборов серии К12А:
- возможность выбора типа входного сигнала (ток или напряжение) и диапазона измерения входного сигнала;
- возможность изменения единиц измерения на передней панели по дискретно аналоговом ОУ;
- установка зон сигнализации на дискретно-аналоговом ОУ, которая оповещает о превышении конечного значения диапазона показаний (на 8 %) и об обрыве входной цепи (для диапазонов входного сигнала от 2 до 10В и от 4 до 20мА);
- приборы К12А владеют защитой от превышения напряжения питания до 36В, от смены полярности напряжения питания, а также смены полярности входного сигнала;
- цвет дискретно-аналогового ОУ (красный, зеленый, желтый) программируется пользователем в каждой из требуемых зон сигнализации. Количество зон сигнализации - не более 9;
- конструктивно прибор может быть исполнен в двух вариантах: вертикально, горизонтально.
Таблица 2. Конструктивное исполнение вольтметров, амперметров К12А
Конструктивное исполнение | Габаритные размеры, мм, не более | Масса, кг, не более |
по рамке | по корпусу |
(горизонт.) | 50×100×5 мм | 45,8×95,8×100 мм | 0,6 кг |
(вертикал.) | 100×50×5 мм | 95,8×45,8×100 мм |
