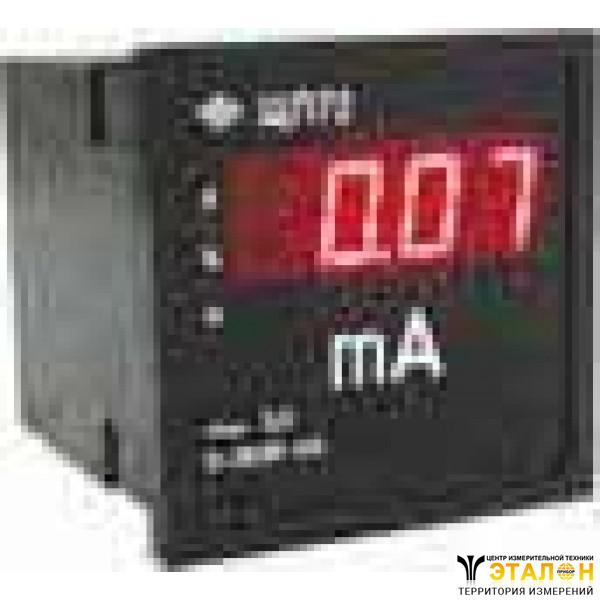

Вольтметр ЩП72-П, амперметр ЩП72-П (ЩП-72-П, ЩП 72 П, ЩП72П, ЩП-72П, ЩП 72П)

Вольтметр ЩП72-П, амперметр ЩП72-П предназначен для измерения действующего значения силы тока или напряжения в цепях переменного тока (с учетом постоянной составляющей).

Приборы предназначены для применения в энергетике и других областях промышленности для контроля электрических параметров.

Возможность обмена информацией по интерфейсу RS485 позволяет использовать приборы в автоматизированных системах различного назначения.

Технические характеристики приборов вольтметры ЩП72-П, амперметры ЩП72-П:

Приборы являются однопредельными и имеют исполнения по конструкции, диапазону измерений, напряжению питания, наличию интерфейса, цвету индикаторов, классу точности, а также исполнение с возможностью программирования параметров;

Приборы изготавливаются для эксплуатации в общеклиматических условиях и условиях умеренно-холодного климата;

Предназначены для работы в общеклиматических условиях при температуре от +5°С до +50°С и относительной влажности воздуха не более 80% при температуре +25°С;

Предназначены для работы в условиях умеренно-холодном климате при температуре от -40°С до +55°С и относительной влажности воздуха не более 90% при температуре +30°С;

Приборы вольтметр ЩП72-П, амперметр ЩП72-П имеют гальваническую развязку по напряжению питания и по входным цепям.

Исполнения приборов с возможностью программирования должны иметь интерфейс RS485;

Число десятичных разрядов - 4,0;

Класс точности - 0,5 или 1,0;

Диапазон измерений:

- Вольтметров - 100мВ, 200мВ, 500мВ, 1В, 2В, 5В, 10В, 20В, 50В, 100В, 200В, 500В;

- Амперметров - 2мА, 5мА, 10мА, 20мА, 50мА, 100мА, 200мА, 500мА, 1А, 2А, 5А;

Приборы при непосредственном подключении могут иметь диапазоны измерения (диапазоны показаний) в соответствии с таблицей 1;

Таблица 1 Диапазоны измерения (диапазоны показаний) приборов вольтметр ЩП72-П, амперметр ЩП72-П при непосредственном подключении

Измеряемая величина	Условное обозначение диапазона измерения	Диапазон измерения (диапазон показаний)
Напряжение переменного тока	100мВ	от 2,0мВ до 100,0мВ
	200мВ	от 4,0мВ до 200,0мВ
	500мВ	от 10мВ до 500мВ
	1000мВ	от 20мВ до 1000мВ
	2000мВ	от 40В до 2000мВ
	1В	от 0,020В до 1,000В
	2В	от 0,040В до 2,000В
	5В	от 0,10В до 5,00В
	10В	от 0,200В до 10,00В
	20В	от 0,300В до 20,00В
	50В	от 1,0В до 50,0В
	100В	от2,0В до 100,0В
	200В	от 4,0В до 200,0В
	500В	от 10В до 500В
Сила переменного тока	2мА	от 0,040мА до 2,000мА
	5мА	от 0,10мА до 5,00мА
	10мА	от 0,020мА до 10,00мА
	20мА	от 0,040мА до 20,00мА
	50мА	от 1,0мА до 50,0мА
	100мА	от 2мА до 100,0мА
	200мА	от 4мА до 200,0мА
	500мА	от 10мА до 500мА
	1000мА	от 20мА до 1000мА
	2000мА	от 40мА до 2000мА
	1А	от 0,020А до 1,000А
	2А	от 0,040А до 2,000А
	5А	от 0,10А до 5,00А

Приборы могут работать с внешним трансформатором напряжения с номинальным напряжением вторичной обмотки 100В;

Диапазоны измерения и диапазоны показаний соответствуют таблице 2;

Таблица 2 Диапазоны измерения и диапазоны показаний по напряжению приборов вольтметр ЩП72-П, амперметр ЩП72-П

Измеряемая величина	Условное обозначение диапазона измерения	Диапазон измерения	Диапазон показаний
Напряжение переменного тока	380В/100В	от 4,0В до 200,0В	от 8В до 760В
	660В/100В		от 13В до 1320В
	3кВ/100В		от 0,06кВ до 6,00кВ
	6кВ/100В		от 0,12кВ до 12,00кВ
	10кВ/100В		от 0,200кВ до 20,00кВ
	11кВ/100В		от 0,22кВ до 22,0кВ
	15кВ/100В		от 0,30кВ до 30,0кВ
	20кВ/100В		от 0,40кВ до 40,0кВ
	35кВ/100В		от 0,7кВ до 70,0кВ
	100кВ/100В		от 2,0кВ до 200,0кВ
	110кВ/100В		от 2,0кВ до 220кВ
	150кВ/100В		от 3,0кВ до 300кВ
	220кВ/100В		от 4кВ до 440кВ
	330кВ/100В		от 6кВ до 660кВ
	400кВ/100В		от 8кВ до 800кВ
	500кВ/100В		от 10кВ до 1000кВ
	750кВ/100В		от 15кВ до 1500кВ

Приборы могут работать с внешним трансформатором тока с номинальным током вторичной обмотки 1А и 5А;

Диапазоны измерения и диапазоны показаний соответствуют таблице 3;

Таблица 3 Диапазоны измерения и диапазоны показаний по силе тока приборов вольтметр ЩП72-П, амперметр ЩП72-П

Измеряемая величина	Условное обозначение диапазона измерения	Диапазон измерения	Диапазон показаний
Сила переменного тока	10А/Х	от 0,020А до 1,000А для Х = 1А или от 0,10А до 5,00А для Х = 5А	от 0,20А до 10,00А
	15А/Х		от 0,30А до 15,00А
	20А/Х		от 0,40А до 20,00А
	30А/Х		от 0,6А до 30,0А
	40А/Х		от 0,8А до 40,0А
	50А/Х		от 1,00А до 50,0А
	75А/Х		от 1,5А до 75,0А
	80А/Х		от 1,6А до 80,0А
	100А/Х		от 2,0А до 100,0А
	150А/Х		от 3,0А до 150,0А
	200А/Х		от 4,0А до 200,0А
	300А/Х		от 6А до 300А
	400А/Х		от 8А до 400А
	500А/Х		от 10А до 500А
	600А/Х		от 12А до 600А
	750А/Х		от 15А до 750А
	800А/Х		от 16А до 800А
	1кА/Х		от 0,020кА до 1,000кА
	1,2кА/Х		от 0,024кА до 1,200кА
	1,5кА/Х		от 0,030кА до 1,500кА
	2кА/Х		от 0,040кА до 2,000кА
	3кА/Х		от 0,06кА до 3,00кА
	4кА/Х		от 0,08кА до 4,00кА
	5кА/5А	от 0,10А до 5,00А	от 0,10кА до 5,00кА
	6кА/5А		от 0,12кА до 6,00кА
	8кА/5А		от 0,16кА до 8,00кА
	10кА/5А		от 0,20кА до 10,00кА
	12кА/5А		от 0,24кА до 12,00кА
	14кА/5А		от 0,28кА до 14,00кА
	16кА/5А		от 0,32кА до 16,00кА
	18кА/5А		от 0,36кА до 18,00кА
	20кА/5А		от 0,40кА до 20,00кА
	25кА/5А		от 0,5кА до 25,0кА
	28кА/5А		от 0,6кА до 28,0кА
	30кА/5А		от 0,6кА до 30,0кА
	32кА/5А		от 0,7кА до 32,0кА
	35кА/5А		от 0,7кА до 35,0кА
	40кА/5А		от 0,8кА до 40,00кА
Х - номинальный ток вторичной обмотки: 1А или 5А

Нормальная область частот измеряемых сигналов - от 45Гц до 65Гц;

Рабочая область частот измеряемых сигналов:

- от 40Гц до 1000Гц при измерении напряжения переменного тока;

- от 40Гц до 1000Гц при измерении силы переменного тока;

Для приборов вольтметр ЩП72-П, амперметр ЩП72-П с диапазоном измерения от 0,10А до 5,00А при непосредственном подключении и для приборов предназначенных для работы с внешним трансформатором тока с номинальным током вторичной обмотки 5А рабочая область частот совпадает с нормальной областью частот;

Напряжение питания приборов соответствует значениям, приведенным в таблице 4;

Таблица 4 - Напряжение питания приборов вольтметр ЩП72-П, амперметр ЩП72-П

Параметр	Напряжение питания	ЩП72-П
5В	5В±0,25В постоянного тока	+
12В	12В±0,6В постоянного тока	+
24В	24В±1,2В постоянного тока	+
12ВН	(12+6/-3)В постоянного тока	+
24ВН	(24+12/-6)В постоянного тока	+
220ВУ	от 85В до 242В переменного тока частотой 50Гц±0,5Гц или от 100В до 265В постоянного тока	+

Мощность, потребляемая прибором, не превышает 5В, 12В, 24В;

Входное сопротивление при измерении напряжения переменного тока равно (1+0,012/-0,005) МОм.

Напряжение нагрузки при измерении силы переменного тока величиной, равной верхнему пределу измерения:

- 200мВ±20мВ для приборов с пределом измерения 2мА, 20мА, 200мА, 1000мА, 2000мА, 1А, 2А;

- 100мВ±10мВ для приборов с пределом измерения 10мА, 100мА, 500мА;

- 50мВ±1мВ для приборов с пределом измерения 5мА, 50мА;

- не более 30мВ для приборов с пределом измерения 5А;

Время установления рабочего режима прибора вольтметр ЩП72-П, амперметр ЩП72-П не превышает 30мин;

Время преобразования приборов не более 1,5с;

В приборах с интерфейсом RS485 устанавливается сетевой адрес от 0 до 31 и скорость обмена: 4800бод, 9600бод, 19200бод, 38400бод;

Пределы допускаемой основной приведенной погрешности приборов вольтметр ЩП72-П, амперметр ЩП72-П равны величинам, указанным в таблице 6;

Нормирующее значение при определении погрешности принимается равным верхнему пределу диапазона показаний;

Таблица 6 Пределы допускаемой основной приведенной погрешности приборов вольтметр ЩП72-П, амперметр ЩП72-П

Класс точности	Предел допускаемой основной приведенной погрешности, %
0,5	±0,5
1,0	±1,0

Приборы выдерживают в течение 1мин перегрузку по входному сигналу, равную 150% от верхнего предела диапазона измерений;

При измерении силы переменного тока приборы вольтметр ЩП72-П, амперметр ЩП72-П с диапазоном измерения от 0,10А до 5,00А при непосредственном подключении и приборы, предназначенные для работы с внешним трансформатором тока с номинальным током вторичной обмотки 5А, выдерживают две перегрузки током, превышающим в семь раз конечное значение диапазона входного сигнала, продолжительностью 15с;

Интервал между перегрузками 60с;

Основная погрешность прибора при изменении напряжения питания в пределах, указанных в таблице 4, не превышает предела допускаемой основной погрешности;

Предел допускаемой дополнительной погрешности приборов вольтметр ЩП72-П, амперметр ЩП72-П не превышает предела допускаемой основной погрешности при:

- отклонении частоты входного сигнала от нижнего предела нормальной области частот на минус 10% и от верхнего предела нормальной области частот на плюс 10% для приборов с диапазоном измерения от 0,10А до 5,00А при непосредственном подключении и для приборов предназначенных для работы с внешним трансформатором тока с номинальным током вторичной обмотки 5А;

- отклонение частоты входного сигнала от пределов нормальной области частот до любой частоты в смежной части рабочей области частот для остальных приборов;

Предел допускаемой дополнительной погрешности приборов ЩП72-П вольтметр, ЩП72-П амперметр при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10°С не превышает половины предела допускаемой основной погрешности;

Для приборов, предназначенных для эксплуатации в условиях умеренно-холодного климата, предел допускаемой дополнительной погрешности при изменении относительной влажности от нормальной 30%-80% до 90% при температуре 30°С не превышает предела допускаемой основной погрешности;

Приборы вольтметр ЩП72-П, амперметр ЩП72-П, предназначенные для эксплуатации в условиях умеренно-холодного климата, являются ударопрочными, т. е. сохраняют свои характеристики после воздействия 1000 ударов с ускорением 100м/с², частотой от 10 до 50 ударов в минуту и длительностью импульса 16мс;

Электрическое сопротивление изоляции между цепями, не имеющими гальванической связи, в нормальных условиях не менее 40 МОм;

Изоляция электрических цепей приборов вольтметр ЩП72-П, амперметр ЩП72-П, не имеющих гальванической связи, выдерживает в нормальных условиях в течение 1мин действие испытательного напряжения практически синусоидальной формы частотой от 45Гц до 65Гц с действующим значением:

- 500В - для цепей с рабочим напряжением до 100В;

- 1350В - для цепей с рабочим напряжением до 300В;

- 2200В - для цепей с рабочим напряжением свыше 300В;

Приборы вольтметр ЩП72-П, амперметр ЩП72-П являются тепло-, холодо-, влагопрочными, т. е. сохраняют свои характеристики после воздействия на них температуры от -50°С до +55°С и относительной влажности воздуха не более 95% при температуре +25°С, соответствующих предельным условиям транспортирования;

Приборы в транспортной таре обладают прочностью при транспортировании, т. е. выдерживают без повреждений в течение 2 часов транспортную тряску с ускорением 30м/с², частотой от 80 до 120 ударов в минуту;

Требования помехоустойчивости портов электропитания постоянного тока для исполнений приборов с напряжением питания 5В±0,25В, 12В±0,6В, 24В±1,2В должны соответствовать требованиям для оборудования, используемого в контролируемой электромагнитной обстановке;

Габаритные размеры - 72х72х100мм;

Масса - не более 0,2кг;

Норма средней наработки на отказ приборов не менее 50000ч в условиях эксплуатации. Средний срок службы приборов не менее 10 лет.

Приборы вольтметр ЩП72-П, амперметр ЩП72-П относятся к восстанавливаемым, ремонтируемым изделиям. Среднее время восстановления работоспособного состояния приборов не более 3ч.

Развернуть полное описание
