Назначение:
Корпуса ВРУ, предназначены для сборки вводно-рапределительных устройств приема учета и распределения электрической энергии при напряжении 380/220 В частотой 50-60 Гц, до 630 А в жилых и общественных зданиях, а также на промышленных объектах.
Преимущества корпусов ВРУ TEXENERGO:

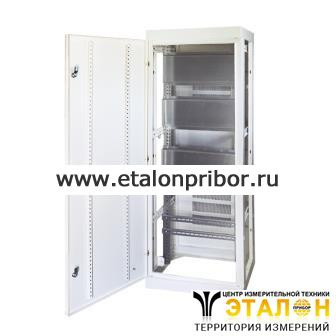

Корпус ВРУ представляет собой цельносварной каркас со съемными боковыми панелями.
Толщина материала каркаса 1,2 мм, что обеспечивает ему высокую жесткость, навесных элементов 1,0 мм
Дверь дополнительно усилена перфорированными ребрами жесткости. На стенках имеются отверстия для лучшей вентиляции установки.
В комплекте к корпусу поставляется три монтажных панели и две рейки из оцинкованного металла толщиной 1,5 мм, которые установлены на вертикальных уголках, изготовленных также из оцинкованного металла толщиной 1,5 мм.
Дверь установлена на трех внешних шарнирах, что дает возможность быстрого съема и установки и укомплектована двумя замками под ключ "бабочку".
В нижней части корпуса имеются два кронштейна для установки шины заземления.
В крыше вварены две гайки M10 для установки транспортировочных рым-болтов.
Корпуса имеют возможность стыковки в линейку для сборки установки, состоящий из нескольких шкафов.
Обозначение:
ВРУ-Х IPХХ (ВхШхГ)
ВРУ – вводно-распределительное устройство
Х – количество дверей
IPХХ – степень защиты: IP31 или IP54
(ВхШхГ) – габаритные размеры: высота, ширина, глубина.
Особенности конструкций:
- установка монтажных панелей, как стандартных, так и специальных с отверстием под автоматические выключатели
- задняя стенка съемная с наружной стороны;
- возможна установка пластронов – фальш-панелей;
- дверь имеет ребра жесткости с отверстиями для установки дополнительной аппаратуры и карманов для документации
- простота конструкции корпуса, простота сборки;
- возможна замена замков
- возможность регулировки глубины установки аппаратуры при монтаже.
ВРУ-1 (однодверные)
Комплект поставки:
- Оцинкованные монтажные панели – 3 шт. (240/540/740х390 мм)
- П-образный перфорированный профиль – 2 шт. (235/535/735х40 мм)
- Уголок перфорированный для крепления монтажных плат – 2 шт
- Замок – 2 шт.
Аксессуары:
- Болт для погрузки – рым-болт
- Монтажные панели
- Уголки перфорированные для крепления пластронов
- Пластроны
- Боковые панели
Патент РФ RU 103748
