Блок ДВ-08 предназначен для преобразования входных дискретных (цифровых) сигналов и передачи цифровой информации посредством интерфейса RS485 на контроллер К1.

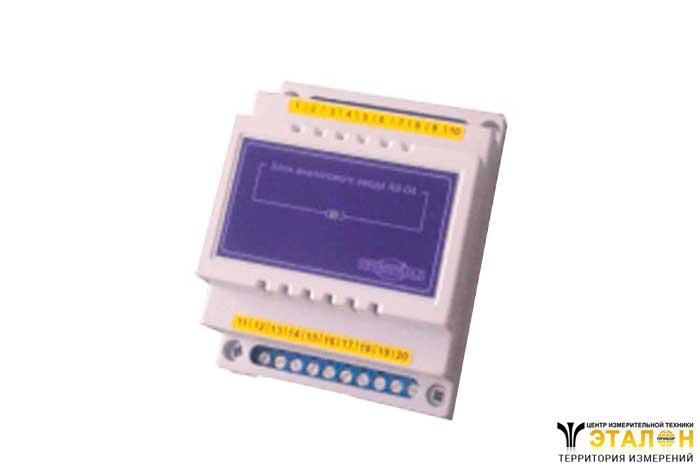

Элементы электрической схемы блока ДВ-08 расположены на печатной плате и заключены в корпус из изоляционного материала. На передней стороне корпуса расположен светодиод, индицирующий нормальную работу блока в сети (RS485) (мигание). По краям корпуса расположены клеммники для подключения дискретных датчиков, электропитания и линии интерфейсной связи.
Принцип работы блока ДВ-08 основан на измерении электрического сопротивления ТС, напряжения ПТ или силы тока УД, проходящего через внутренний шунт(200 Ом), и преобразования полученного значения сигнала при помощи АЦП в цифровую форму. Цифровая информация по каналу интерфейсной связи передается на контроллер К1
Параметры | Значение |
Количество каналов измерения | 8 |
Входной сигнал | 12 - 24 В постоянного тока |
Интерфейс связи с контроллером | RS485 |
Протокол связи | ModBus (модифицированный) |
Скорость передачи данных | 115,2 Кбит/с |
Гальваническая развязка | трехуровневая |
Напряжение питания | 12 В |
Потребляемая мощность | 2 Вт |
Степень защиты корпуса | ІР 40 по ГОСТ14254 |
Масса | 0,1 кг |
Габаритные размеры | 87х68х65 мм |
Крепление корпуса | DIN- рейка |
Оптимальными условиями для использования блока ДВ-08 являются:
