Блок электронный преобразователей "Сапфир – 22МП, МПС"
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок электронный преобразователей "Сапфир – 22МП, МПС" - это электронный преобразовательный блок, предназначенный для замены устаревших аналоговых электронных блоков преобразователей "Сапфир –22, 22М, 22Р" на новые микропроцессорные платы с целью восстановления работоспособности приборов "Сапфир – 22".
Комплект поставки
- Цифровой блок преобразования "Сапфир – 22МП, МПС"
- Программа "Регулировщик"
- Техпаспорт с инструкцией по установке
Особенности "Сапфир – 22МП, МПС"
- Блок унифицирован для всех моделей измерительных блоков преобразователей "Сапфир-22" и выполнен на одной плате с индикатором
- Устанавливается в корпуса приборов "Сапфир 22" разных производителей
- Автоматический контроль обрыва тензопреобразователя и датчика температуры с выдачей информации на индикатор прибора
- Повышенная надежность вследствие уменьшения числа электронных компонентов и плат
- Возможность перестройки преобразователей на другой диапазон измерения без применения задатчиков давления
- Имеется возможность перестройки прибора на другой диапазон измерения, с помощью компьютера по линии питания по интерфейсу RS-232
- Простая настройка прибора, с высокой точностью от 0,25 до 1%

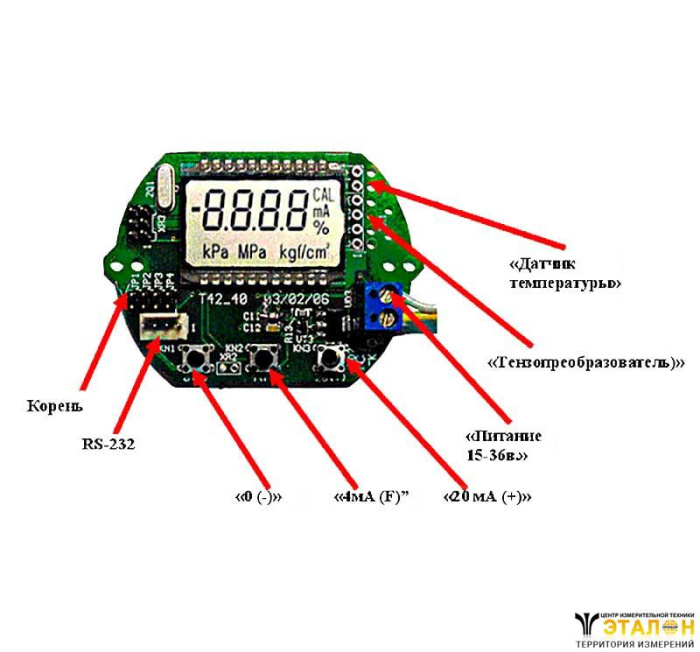

Плата блока преобразователей имеет цифровую индикацию, отображающую ток, проценты, реальную физическую величину, сигнал с тензопреобразователя, и другие параметры.
Подключение и настройка блока
Подключение:
- 1) Для исключения случайного обрыва проводов тензопреобразователя и питания платы необходимо: продевать провода в не металлизированные отверстия перед разъёмами на которых будет вестись распайка проводов.
- 2) Распаять тензопреобразователь в контактных отверстиях разъёма ХР1, где:
- буквенная маркировка возле разъёма обозначает:
- «С» - синий, т.е. в эту контактную площадку распаивается синий провод (бусинка) тензопреобразователя.
- «К» - красный - в эту контактную площадку распаивается красный провод (бусинка) тензопреобразователя.
- «Ч/З» - чёрный или зелёный - в эту контактную площадку распаивается чёрный или зелёный провод (бусинка) тензопреобразователя.
- «Ж» - жёлтый - в эту контактную площадку распаивается жёлтый провод (бусинка) тензопреобразователя.
- 3) Распаять провода питания (15-36 вольт) на контакты «LINE» разъёма ХР5.
- На контакт «+ LINE» - распаивается плюс питания (вывод 1 клемной колодки прибора).
- На контакт «- LINE» - распаивается минус питания (вывод 2 клемной колодки прибора).
- 4) Установить плату в прибор.

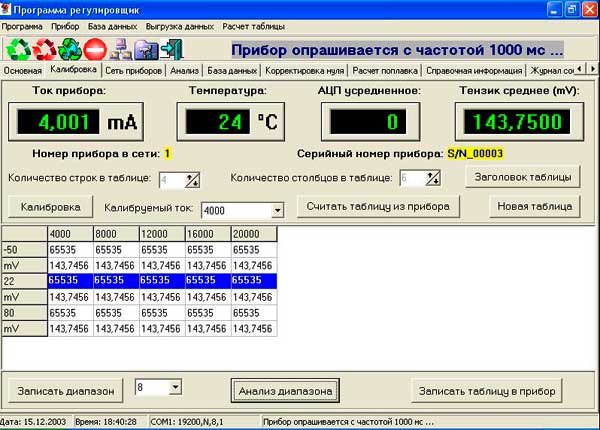

Рисунок - внешний вид одного из окон программы «Регулировщик»
Простая настройка прибора, с точностью около 1%
На преобразователях уровня «Сапфир-22ДУ» перед настройкой приборов необходимо:
- снять транспортную скобу, если она есть в торце измерительного блока
- снять транспортный ограничитель (скоба красного цвета) если она есть.
- снять транспортный колпачок (как правило белого цвета) сильфонного гидравлического демпфера и открутить на 4-5 оборотов винт регулируемого дросселя демпфирующего устройства.
- 1) Подать напряжение питания, индикатор должен засветиться.
- 2) Задать контролируемый параметр (уровень, давление) соответствующее нижнему пределу измерения. Нажать кнопку «4 мА.» и удерживать её в течении 5 сек. для запоминания значения физического параметра (давления, уровня) которое будет соответствовать току 4 мА.
- 3)Задать контролируемый параметр (уровень, давление) соответствующее верхнему пределу измерения. Нажать кнопку «20 мА.» и удерживать её в течении 5 сек. для запоминания значения физического параметра (давления, уровня) которое будет соответствовать току 20 мА.
- 4) Проверить прибор по пяти точкам.
Точная настройка прибора, с точностью 0,25 - 0,5%. Точная настройка прибора осуществляется в климатической камере при помощи программного обеспечения «Регулировщик». Данное программное обеспечение поставляется по отдельному заказу.
