Блок питания трехканальный БПИ-3 предназначен для преобразования переменного тока напряжением 220В в постоянный 36В и запитывания аппаратуры различного назначения. БПИ-3 представляет собой полупроводниковый стабилизатор компенсационного типа с последовательным регулирующим элементом.
Номинальное выходное напряжение | 36 ±0,18 В |
Номинальный ток нагрузки | 80 мА |
Максимальный ток нагрузки | 100 мА |
Ток срабатывания защиты: | 150-300 мА |
Максимальная потребляемая мощность | 12 ВА |
Масса | 2,5 кг |

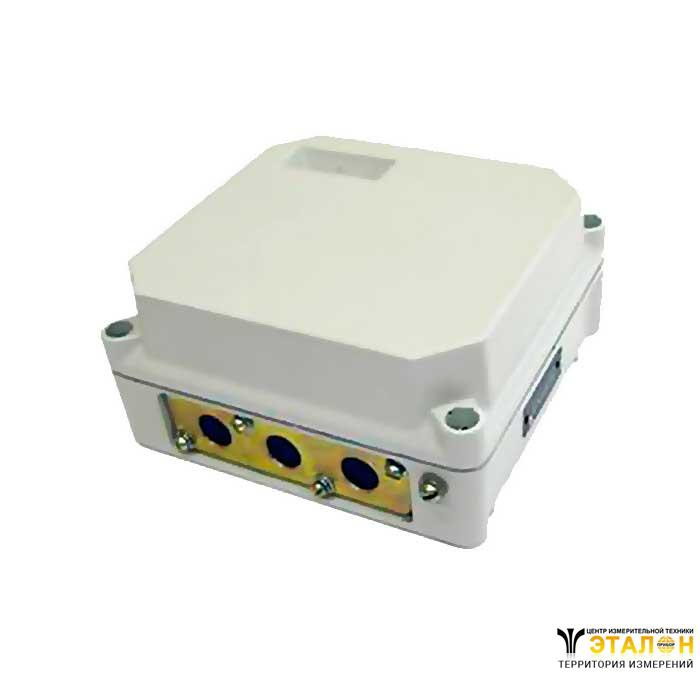

Блок питания БПИ-3 представляет собой полупроводниковый стабилизатор компенсационного типа с последовательным регулирующим элементом и состоит из корпуса и крышки. Внутри корпуса установлены трансформаторы, предохранитель, клеммные колодки и печатные платы с элементами схемы стабилизатора.
С наружной стороны находятся бобышки для крепления блока питания на месте установки, винт заземления и кабельные вводы, закрытые крышкой, для подключения внешних цепей к клеммным колодкам. В крышке имеется окошко для элемента индикации включения блока питания. Корпус блока питания закрывается крышкой с помощью четырех винтов.
Блоки питания всех модификаций имеют унифицированный корпус и отличаются количеством печатных плат, на которых собраны схемы стабилизатора, количеством трансформаторов, количеством клеммных колодок.
Блок питания осуществляет преобразование переменного напряжения промышленной сети 220 +22/-33 В с частотой (50±1) Гц в постоянное стабилизированное напряжение.

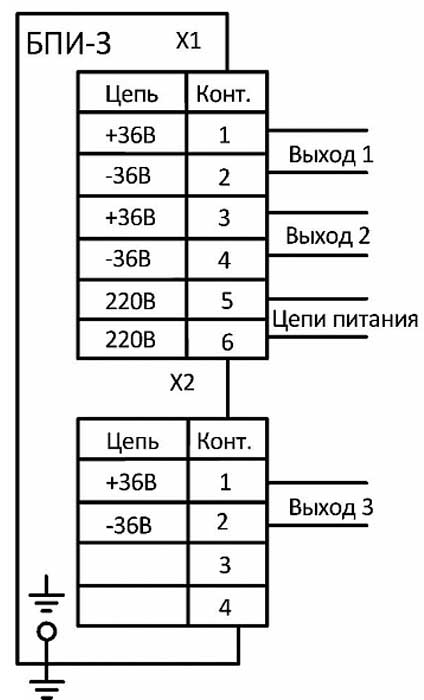

Схема подключения блока
В блоке БПИ-3 контакты 3,4 разъема Х2 свободны.
КОНТ | ЦЕПЬ | |
5 | ~220 В,50Гц | |
6 | ~220 В,50Гц | |
1 | +36В | 1 |
2 | -36В | 1 |
3 | +36В | 2 |
4 | -36В | 2 |
КОНТ | ЦЕПЬ | |
1 | +36В | 3 |
2 | -36В | 3 |
3 | +36В | 4 |
4 | -36В | 4 |

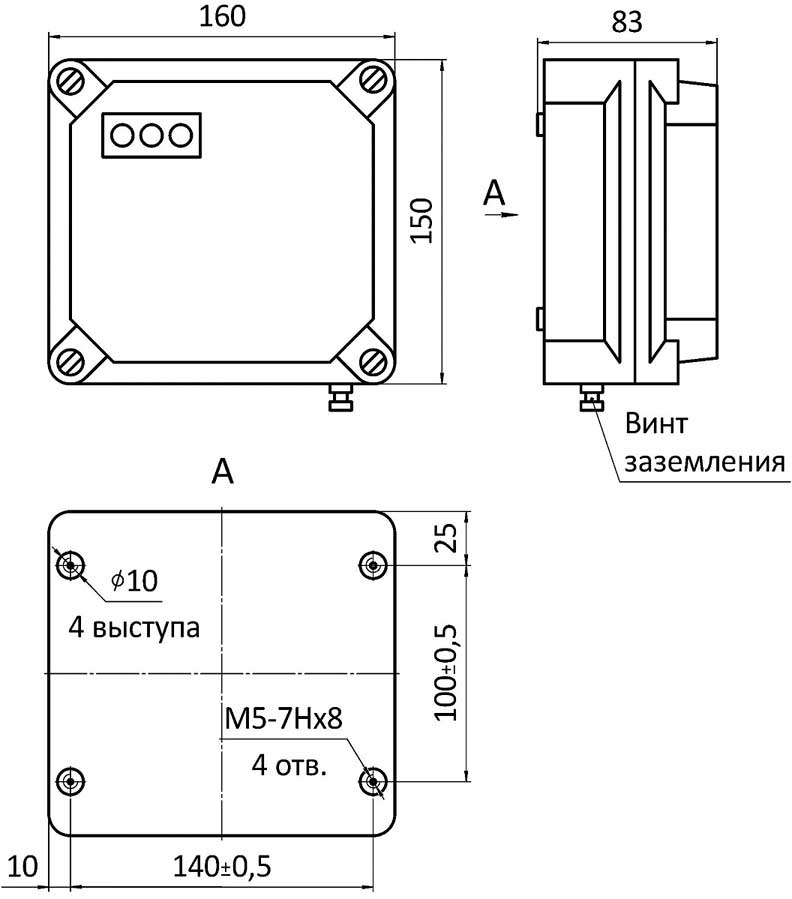

Общий вид, габаритные и установочные размеры блока преобразователя БПИ-3
