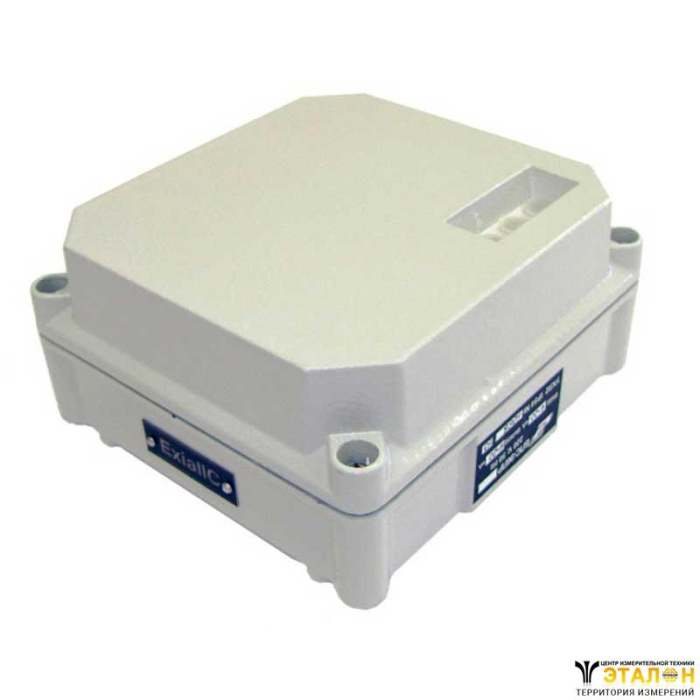

Блок преобразования сигналов БПС-96ПР

Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Блок питания и преобразования сигналов БПС-96ПР предназначен для использования в системах управления, контроля и регулирования технологическими процессами взрывоопасных производств, и на объектах атомной энергетики (ОАЭ).

Комплект поставки

  • блок БПС-96ПР - 1 шт;
  • паспорт - 1 шт;
  • руководство по эксплуатации - 1 экз.
Технические характеристики

Напряжение питания, В

220

Частота питающей сети, Гц

50

Потребляемая мощность, не более, ВА

10

Входной сигнал постоянного тока, мА

0,5; 0-20; 4-20

Выходной унифицированный сигнал постоянного тока, мА

0,5; 0-20; 4-20

Сопротивление нагрузки в выходной цепи, не более, кОм

150-300

Сопротивление для сигнала 0-5 мА, кОм

80

Сопротивление для сигналов 0-20 и 4-20 мА, кОм

от 0,2 до 2,5 - 2,5; от 0,1 до 1,0 - 1,5 года со дня ввода в эксплуатацию

Напряжение холостого хода встроенного источника постоянного тока на искробезопасном входе блока, не более, В

24

Длина линии связи, м

до 600

Предел допускаемой основной погрешности от диапазона изменения выходного сигнала, %

±0,15

Погрешность срабатывания сигнального устройства (при дифференциале срабатывания по релейному сигналу не менее 1,5 %), % диапазона изменения выходного сигнала, не более

±2,5

Напряжение на искробезопасном входе при входном сигнале 20 мА, В

от 15,4

Электрическая нагрузка на контакты выходного реле блока:
постоянный ток, А
постоянное напряжение, В
переменный ток частотой 50, 60 Гц, А
переменное напряжение, В

0,1...0,3 (0,06-3)
30...220 (1,2-36)
0,01...0,3
1,2...150

Гарантийный срок эксплуатации

1,5 года со дня ввода блока в эксплуатацию

Средний срок службы, не менее, лет

8

Масса, кг

2

Технические данные

Блоки осуществляют электрическое питание измерительных преобразователей (типа "Сапфир", "УБ-ЭМ", "Метран" и т.д.) по двухпроводной линии связи, несущей одновременно информацию об измеряемом параметре в виде стандартного токового сигнала 0-5 мА, 0-20 мА или 4-20 мА. Блоки позволяют преобразовывать информационный сигнал от преобразователя с уровней 0-5 мА, 0-20 мА или 4-20 мА в уровни 0-5 мА, 0-20 мА или 4-20 мА.

Блоки осуществляют сигнализацию об отклонении выходного сигнала от двух (нижнего и верхнего) установленных предельных значений измеряемого параметра в виде световой индикации на передней панели (крышке) и релейных выходных сигналов. (Вариант БПС-96ПР-1)

Блоки БПС-96ПР имеют пропорциональную (линейную) статическую характеристику.

Блоки БПС-96ПР обеспечивают искробезопасность цепей электрического питания измерительных преобразователей и имеют входные искробезопасные цепи уровня ≪ia≫ с маркировкой взрывозащиты ≪[Exia]IIC≫ в соответствии с ГОСТ Р51330.0, ГОСТ Р51330.10.

Блок рассчитан для работы вне взрывоопасных зон помещений и наружных установок и выполнен в климатическом исполнении УХЛ 3.1.** по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 20 до плюс 500С и относительной влажности не более 98% при температуре 250С.

Атмосферное давление, кПа (мм. рт.ст.) 84-106,7 (630-800).

По стойкости к механическим воздействиям, блоки относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р52931: Степень защиты от пыли и воды, обеспечиваемая корпусом - IP54 по ГОСТ 14254.

По способу защиты от поражения электрическим током блок относится к классу 01 по ГОСТ 12.2.007.0.

Конструкция и принцип действия

Блок состоит из корпуса, крышки, электронных печатных плат, размещенных в корпусе, имеет наружный винт заземления.

По линии связи на вход блока поступает от внешнего устройства информационный сигнал постоянного тока 0-5 мА или 0-20 мА или 4-20 мА, которыйпреобразуется в сигналы постоянного тока 0-5 мА или 0-20 мА, или 4-20 мА в зависимости от исполнения блока.

Питание внешнего устройства осуществляется от стабилизированного источника питания напряжением постоянного тока +36В.

Токовый сигнал от измерительного преобразователя поступает на контакты разъема, где преобразуется в сигнал, представленный напряжением.

Далее сигнал при помощи аналого-цифрового преобразователя (АПЦ) преобразуется в цифровой код.

Управление работой АПЦ и всего блока осуществляет микропроцессор.

Полученный с АПЦ код обрабатывается в микропроцессоре в соответствии с заданной функцией преобразования. Результат преобразования выводится в виде сигнала с широтно-импульсной модуляцией (ШИМ), который поступает на схему ≪ШИМ-напряжение≫ и далее на преобразователь ≪напряжение-ток≫.

Одна из плат прибора служит для настройки параметров блока. На ней установлены четыре клавиши для управления вводом настраиваемых параметров и два семисегментных индикатора, отображающих информацию о текущем режиме настройки. так же на ней расположены два светодиода, сигнализирующих о превышении допустимых уровней выходного сигнала и индикатор ≪Сеть≫.

Другая плата прибора предназначена для отображения информации об уровне выходного сигнала в цифровом виде. Так же на ней находится джампер, при помощи которого выбирается необходимый режим индикации.

Так же устройство имеет два электронных ключа, управляющих выходными реле.

Выходное реле одного из ключей срабатывает в случае, когда сигнал соответствует уровню меньшему, чем заданный нижний аварийный уровень, а другого, если выходной сигнал соответствует уровню, превышающему заданный верхний аварийный уровень.

Габаритные размеры блока преобразователя сигнала БПС-96ПР

Рис. 1 - Габаритные размеры блока преобразователя сигнала БПС-96ПР

  • а) общий вид, габаритные и установочные размеры;
  • б) разметка для крепления на щите.

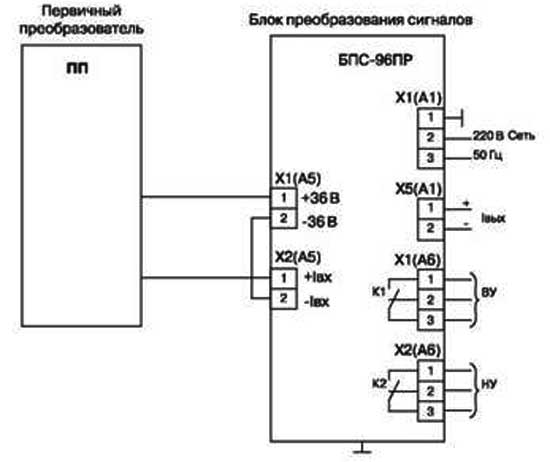

Схема электрическая подключений блока при двухпроводной линии связи

Рис. 2 - Схема электрическая подключений блока при двухпроводной линии связи

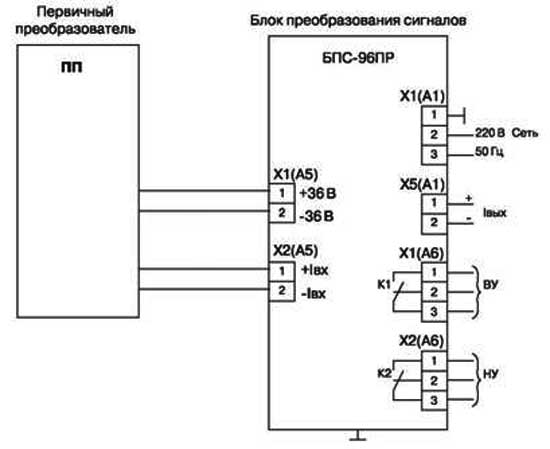

Схема электрическая подключений блока при четырехпроводной линии связи

Рис. 3 - Схема электрическая подключений блока при четырехпроводной линии связи

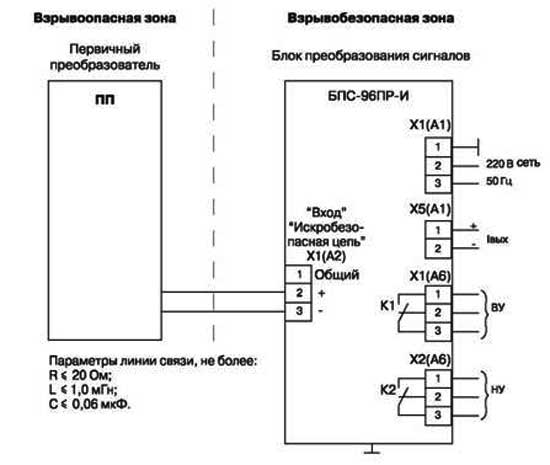

Схема электрическая подключений блоков БПС-96ПР-И

Рис. 4 - Схема электрическая подключений блоков БПС-96ПР-И
