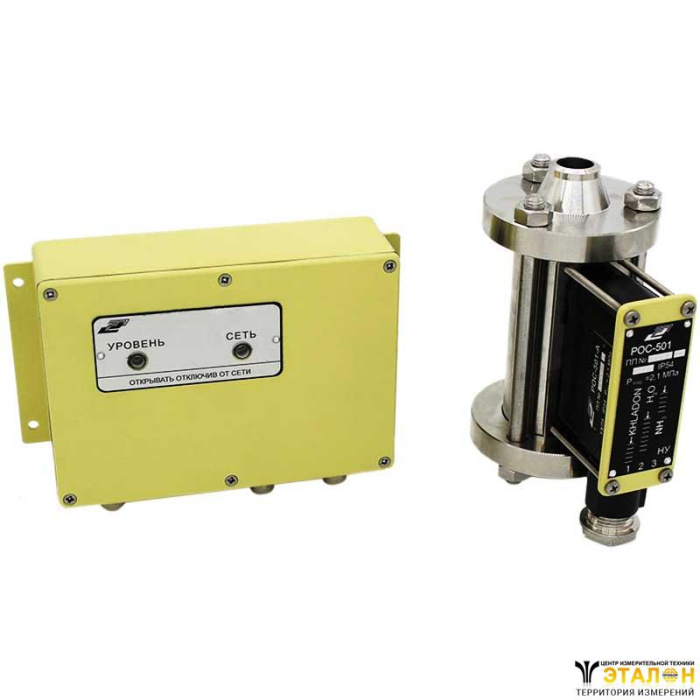

Датчик-реле уровня РОС 501А
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Датчик-реле уровня РОС 501А предназначен для контроля уровня жидкостей плотностью не менее 0,52 г/см3 и двухпозиционного управления механизмами в стационарных и судовых условиях, в т. ч. на объектах атомной энергетики (ОАЭ).
Комплект поставки
- передающий преобразователь (ППР) - 1 шт.
- первичный преобразователь (ПП) - 1 шт.
- комплект ЗИП (прокладка - 2 шт., поплавок - 1 шт, предохранитель - 1 шт.);
- паспорт - 1 экз.
- руководство по эксплуатации - 1 экз.
Дифференциал срабатывания | 35 мм |
Параметры питания: | 220 В |
Потребляемая мощность | до 8 ВА |
Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой: | Сталь12Х18Н10Т |
Масса: | 0,9 кг |
Гарантийный срок эксплуатации | 2 года |
Условия эксплуатации
- По устойчивости к климатическим воздействиям датчики-реле уровня РОС 501А соответствуют исполнению УХЛ или ОМ категории размещения 4 (передающий преобразователь) и 5 (первичный преобразователь) по ГОСТ 15150 для работы при температуре и влажности окружающей среды..
- Датчики-реле уровня исполнения ОМ отвечают требованиям Российского морского Регистра судоходства, предъявляемым к устройствам сигнализации, измерения и контроля для судов с неограниченным районом плавания.
- Передающий преобразователь с выходными искробезопасными цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10-99, имеет маркировку «[Exib]IIB» и предназначен для установки вне взрывоопасных зон.
- Датчики-реле уровня, предназначенные для эксплуатации на ОАЭ, относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ) классам ЗН, ЗНУ ,4Н по ПНАЭ Г-1-011-97.
- Датчики-реле уровня класса ЗН, ЗНУ, предназначенные для эксплуатации на ОАЭ, по сейсмостойкости относятся к категории IIб по НП 031-01 и должны соответствовать требованиям ПНАЭ Г-5-006-87 и ГОСТ 17516.1.
- Датчики-реле пылеводозащищенные и виброустойчивые. Степень защиты оболочек по ГОСТ 14254: IP54 - для исполнения УХЛ; IP56 - для первичного преобразователя исполнения ОМ; IP65 - по отдельному заказу.
- По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.
Наименование фактора | Нормы для: | ||
передающего преобразователя | первичного преобразователя | ||
исполнения | |||
УХЛ | ОМ | УХЛ ОМ | |
Температура окружающего воздуха, °С верхнее значение нижнее значение | +40 -10 | +50 -30 | +85 -50 |
Относительная влажность воздуха | 80% при 30 °С (без конденсации влаги) | 95% при 35 °С(без конденсации влаги) | 100% при 35 °С (с конденсацией влаги) |
Атмосферное давление, кПа | 84-106,7 | ||
Конструкция и принцип действия
Датчики уровня РОС 501А состоят из первичного и передающего преобразователей.
Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.

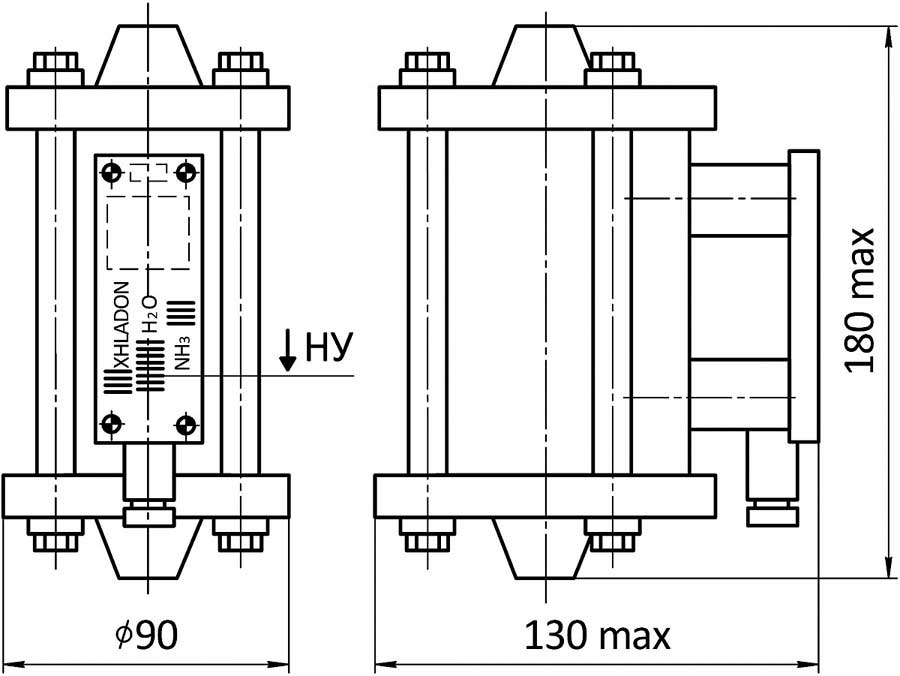

Общий вид, габаритные и установочные размеры первичного преобразователя
Габаритные и установочные размеры передающего преобразователя

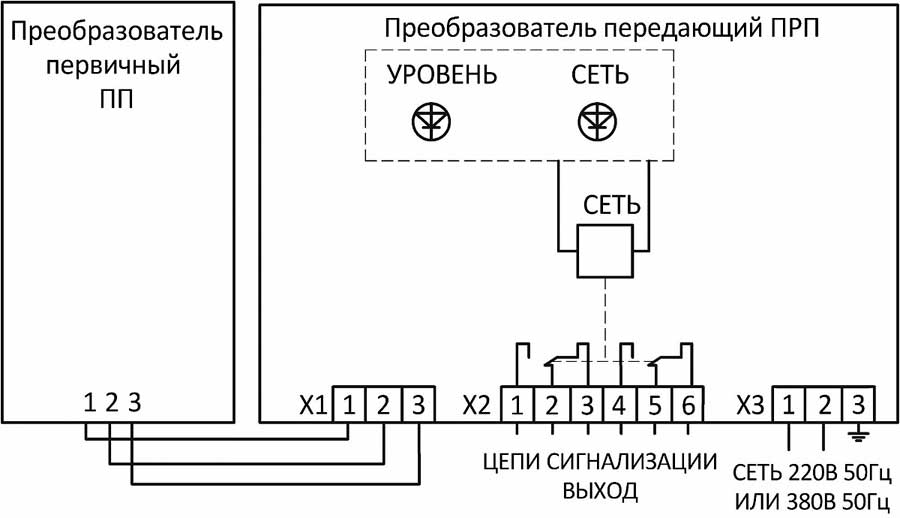

Схема подключения датчика-реле уровня РОС-501А
