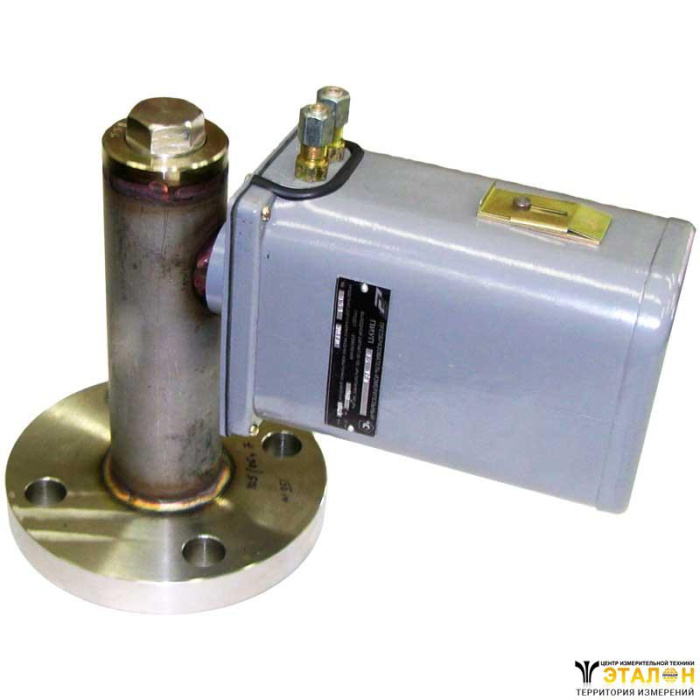

Преобразователь уровня буйковый ПИУП-М-14
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Преобразователь уровня буйковый ПИУП-М-14 измерительный пневматический предназначен для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости, находящихся под вакуумметрическим, атмосферным или избыточным давлением.
Комплект поставки
- преобразователь ПИУП-М-14 - 1 шт.
- буек с подвеской - 1 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
- игла - 5 шт.
- флакон с демпферной жидкостью - 1 шт.
- дроссель (установлен в пневмореле) - 1 шт.
- ответный фланец (по отдельному заказу) 1 шт.
Условное обозначение присоединительного фланца | 2-100-63 |
Верхний предел измерения, м | 0,25; 0,4; 0,6; 0,8-16 |
Давление измеряемой жидкости, МПа | до 6,3 |
Плотность измеряемой жидкости, г/см3 | 0,5-2,0 |
Температура измеряемой жидкости, °С | -50…+200 |
При изменении уровня жидкости от нижнего до верхнего предела измерения выходной сигнал изменяется, кПа | 20-100 |
Давление воздуха питания преобразователей, кПа | 140 |
Расстояние передачи выходного сигнала по пневматической линии связи внутренним диаметром 6 мм на расстояние, не более, м | 300 |
По устойчивости к механическим воздействиям преобразователи выдерживают вибрацию частотой, Гц | 10-55 |
Степень защиты | IP54 |
Расход воздуха питания в установившемся режиме при нормальных условиях, не более, л/мин | 5 |
Вероятность безотказной работы за 2000 часов | 0,98 |
Средний срок службы, лет | 12 |
Масса, кг | 14,3 |
Условия эксплуатации
- Преобразователи должны эксплуатироваться в условиях, установленных для исполнения УХЛ категории размещения 3.1 или ХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 45 до плюс 50 °С или плюс 70 °С (соответственно исполнений: ДЗ для УХЛ, С2 для ХЛ по ГОСТ Р52931).
- Для работы при плюс 70 °С преобразователи изготавливаются в обоснованных случаях по согласованию с изготовителем.
- При наличии в контролируемых средах компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, преобразователи должны размещаться в обогреваемых шкафах или эксплуатироваться в комплекте с обогревателями уровнемеров ОУр.
Конструкция и принцип работы
буйка и подвески | присоединительного фланца и кронштейна | прокладок | мембраны |
Сталь 12Х18Н10Т | Сталь 12Х18Н10Т | фторопласт | Сплав 36НХТЮ |
Сталь 08Х17Н15М3Т | Сталь 08Х17Н15М3Т | Сталь 06ХН28МДТ | |
Сталь 06ХН28МДТ | Сталь 06ХН28МДТ | Тантал |
Длина буйка, L ,м | Диаметр буйка, d мм |
0,25 | 75 |
0,4 | 60 |
0,6 | 50 |
0,8 | 40 |
1,0 | |
1,6 | 30 |
2,0 | 25 |
2,5 | |
3,0 | |
4,0 | 20 |
6,0 | 16 |
8,0 | 14 |
10,0 | |
12,0 | 11 |
15,0;16,0 | 10 |
Буйки могут поставляться полированными для измерения уровня вязких сред, не обладающих адгезией с этой поверхностью. Необходимость поставки преобразователей с полированным буйком оговаривается при заказе.
Габаритные, установочные и присоединительные размеры преобразователей ПИУП-М-14
