ОБЩИЕ СВЕДЕНИЯ
Датчики-реле уровня РОС-501, РОС-501И предназначены для контроля уровня жидкостей плотностью не менее 0,52 г/см3 и двухпозиционного управления механизмами в стационарных и судовых условиях.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатическое исполнение по ГОСТ 15150-69;
Температура окружающего воздуха для передающего преобразователя от минус 10 до 40°С для исполнения УХЛ и от минус 50 до 50°С для исполнения ТВ; для первичного преобразователя от минус 50 до 80°С.
Первичный преобразователь датчика уровня РОС-501И имеет маркировку взрывозащиты "1ЕхibIIВТ5 в комплекте РОС-501И", соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ.
Передающий преобразователь с выходными искробезопасными цепями уровня "ib" выполнен в соответствии с требованиями ГОСТ Р 51330.10-99, имеет маркировку "[Exib]IIB" и предназначен для установки вне взрывоопасных зон.
Датчики-реле пылеводозащищенные и виброустойчивые.
По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные технические данные датчиков-реле приведены в таблице.
Наименование | Значение параметра для типоисполнений | |
РОС-501 | РОС-501И | |
Дифференциал срабатывания, мм | 35±25 | |
Параметры нагрузки, коммутируемой выходным реле: цепь постоянного тока при индуктивности не более 3 Гн: | ||
ток, А | 0,5 - 5 | 0,05 - 1 |
напряжение, В | 12 - 250 | 12 - 24 |
мощность, В·А, не более | 25 | 25 |
цепь переменного тока, активная нагрузка: | ||
ток, А | 2,5 - 5 | 0,5 - 2,5 |
напряжение, В | 12 - 250 | 0,5 - 240 |
мощность, В·А, не более | 100 | 100 |
Параметры питания: | ||
напряжение переменного тока, В | 220, 380 | 220 |
частота, Гц | 50 | 50 |
Потребляемая мощность, ВА, не более | 8 | |
Сопротивление каждой из жил линии связи между первичным и передающим преобразователями, Ом, не более | 20 | |
Параметры искробезопасной цепи: | ||
индуктивность линии связи, Гн, не более | 0,001 | |
емкость линии связи, мкФ, не более | 0,3 | |
напряжение, В, не более | 10 | |
ток, мА, не более | 127 | |
Период работы без технического обслуживания, ч, не менее | 5000 | |
Срок службы, лет, не менее | 12 | |
Масса, кг, не более: | ||
передающего преобразователя | 2,1 | |
первичного преобразователя | 2,6 | |
Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой: | ||
присоединительных фланцев | Сталь 20 | |
поплавка | Сталь 0,8 КП с покрытием (Н9.09) | |
остальных | Сталь 12Х18Н10Т |
Гарантийный срок - 2 года со дня ввода датчиков-реле в эксплуатацию.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

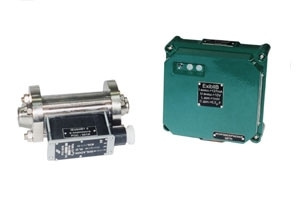

Датчики уровня состоят из первичного и передающего преобразователей.
Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.
Общий вид, габаритные и установочные размеры первичного и передающего преобразователей приведены на рис. 1 и 2, схема внешних соединений датчика-реле уровня - на рис. 3, 4.
Рис. 1. Общий вид, габаритные и установочные размеры первичного преобразователя:
Рис. 2. Общий вид, габаритные и установочные размеры передающего преобразователя:
Рис. 3 Схема внешних соединений датчика-реле уровня РОС-501, РОС-501И
