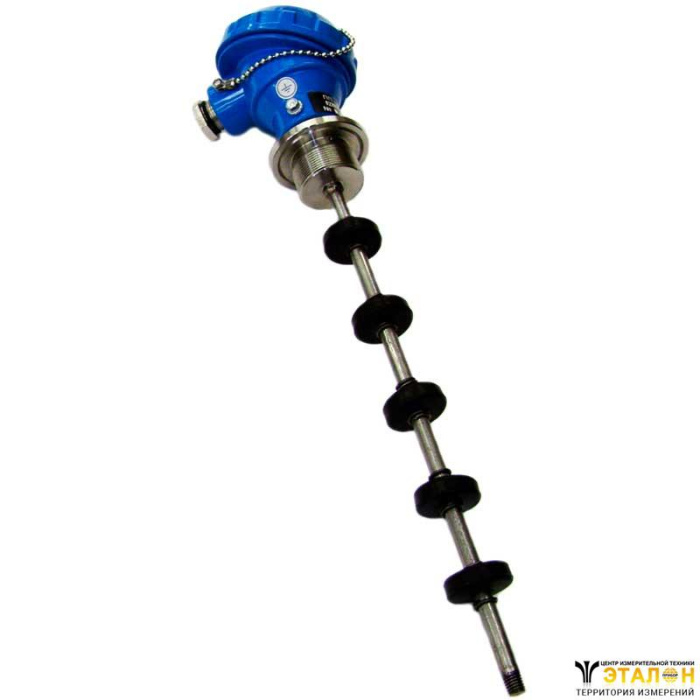

Сигнализатор уровня поплавковый СУГ-М1
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Сигнализатор уровня поплавковый многоточечный СУГ-М1 предназначен для выдачи электрического дискретного сигнала о положении уровня жидкости или о положении уровня раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок, в т. ч. объектах атомной энергетики (ОАЭ).
Комплект поставки
- сигнализатор уровня поплавковый многоточечный СУГ-М1 - 1 шт.
- руководство по эксплуатации - 1 экз.
- паспорт - 1 экз.
- система «Сигнал» (по заказу) - 1 шт.
- фланец монтажный (по заказу) - 1 шт.
Тип поплавка | I | II |
Предельно допустимое рабочее избыточное давление, МПа | 1,0 | |
Температура контролируемой жидкости | от -60 до +85 °C | |
Плотность контролируемой жидкости | 0,85 | 0,5 |
Диаметр проходного сечения монтажного фланца | Ду 40 | Ду 65 |
Длина погружаемой части сигнализатора (жесткая конструкция) | 0,1-3,0 | |
Число точек контроля | от 1 до 5 | |
Расстояние между точками контроля | в пределах габаритных размеров поплавка | |
Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не более 10 ВА) | 10-6…0,5 | |
Дифференциал срабатывания, не более, мм | 10 | |
Нестабильность срабатывания, мм | 5 | |
Масса, кг | 5 | |
Условия эксплуатации
- По устойчивости к механическим воздействиям сигнализатор соответствует группе N3 по ГОСТ Р52931.
- По степени защиты от пыли и воды сигнализатор соответствует исполнению IP54 по ГОСТ 14254.
- Сигнализатор уровня предназначен для установок вне взрывоопасных зон помещений.
- Сигнализатор уровня, при работе в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-01742334258-99 с уровнем взрывозащиты «ExibIICT6» или другим барьером взрывозащиты для контактных датчиков, может быть использован в технических аппаратах, где возможно образование взрывоопасных смесей.
- Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.
Конструкция и принцип действия
- Сигнализаторы состоят из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплавков с магнитами и скоб.
- Количество герконов определяется количеством дискретно контролируемых уровней (не более пяти).
- Контролируемые уровни определяются местом установки герконов.
- Диапазон контролируемого уровня ограничивается установкой скоб.
- Сигнализаторы СУГ-М1 с жёстким чувствительным элементом предназначены для контроля уровня жидких сред.
- Работа сигнализатора происходит следующим образом. Поплавок при изменении положения уровня жидкости перемещается по направляющей трубе. При достижении поплавком контролируемого уровня, разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вторичный прибор.
- Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или лучше стали 12Х18Н10Т.

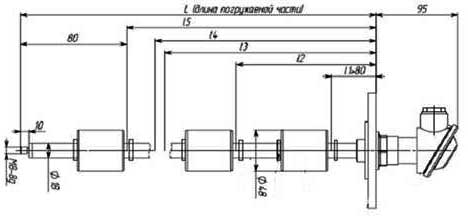

Рисунок 1 - Сигнализатор СУГ-М1 с поплавком тип I, крепление на емкости посредством штуцера

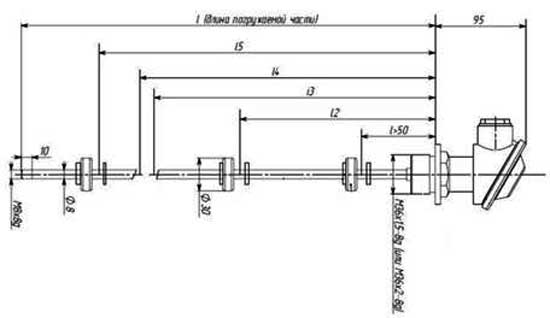

Рисунок 2 - Сигнализатор СУГ-М1 с поплавком тип II, крепление на емкости посредством фланца

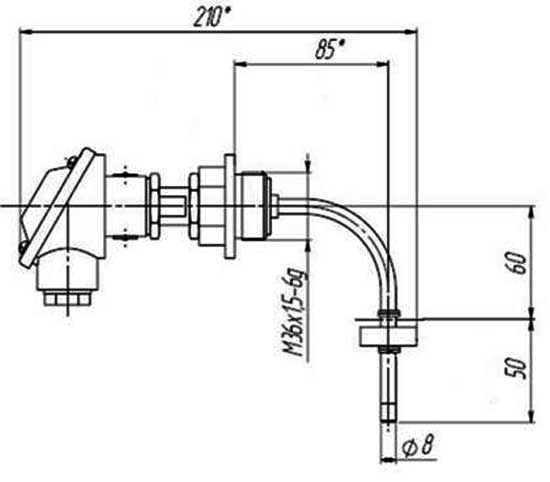

Рисунок 3 - Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-Г (гори-зонтальная установка) для среды с плотностью более 0,75 г/см3; поплавок тип I

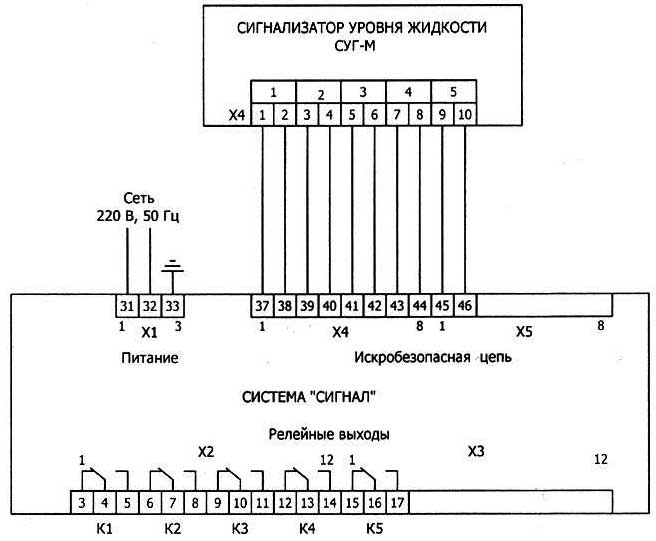

Рисунок 4 - Схема электрическая подключения сигнализатора к системе «Сигнал»
