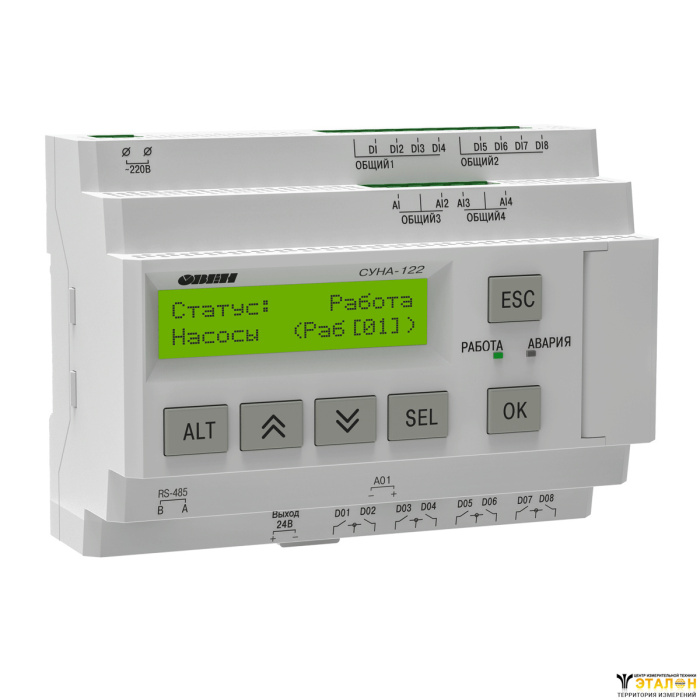

ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.
Контроллер ОВЕН СУНА-122 предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.
Использование каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:
Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:
№ алгоритма | Название алгоритма | Описание алгоритма | Функциональная схема | Пример |
05.10 | Регулирование давления (3 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер без чередования | ![]() | ![]() |
05.20 | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса | ![]() | ![]() | |
05.30 | 1 частотный преобразователь, переменный мастер с чередованием | ![]() | ![]() | |
04.20 | Регулирование давления (2 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса | ![]() | ![]() |
07.20 | Регулирование уровня (2 насоса) по аналоговому датчику давления. | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса | ![]() | ![]() |
Наименование | Значение (свойства) | |
СУНА-122.220.хх | СУНА-122.24.хх | |
Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В, при 47…63 Гц) | 19…30 (номинальное 24 В) |
Гальваническая развязка | есть | |
Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) |
Потребляемая мощность, не более | 17 ВА | 10 Вт |
Встроенный источник питания | есть | - |
Выходное напряжение встроенного источника питания постоянного тока, В | 24±3 | - |
Ток нагрузки встроенного источника питания, мА, не более | 100 | - |
Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - |
Сетевые возможности | ||
Интерфейс связи | RS-485 | |
Протокол связи | Modbus RTU, Modbus ASCII | |
Режим работы | Slave | |
Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
Конструкция | ||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
Габаритные размеры, мм | 123×90×58 | |
Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | |
Средний срок службы, лет | 8 | |
Дискретные входы | ||
Количество входов | 8 | |
Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
Тип датчика для дискретного входа | Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) | |
Ток «логической единицы», мА | 0,7…1,45 | 2…4 |
Ток «логического нуля», мА | 0…0,5 | 0…0,5 |
Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 |
Уровень сигнала, соответствующий «логическому нулю», В | 0…40 | -3…5 |
Минимальная длительность импульса, воспринимаемая дискретным входом | 1,5 сек | 2 мс |
Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
Электрическая прочность изоляции, В | 1780 между группами входов | |
2830 между другими цепями контроллера | ||
Аналоговые входы | ||
Количество | 4 | |
Тип измеряемых сигналов, униполярный | 4…20 мА | |
Предел основной приведенной, погрешности, % | ±0,5 | |
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом | 121 | |
Значение наименьшего значащего разряда | 6 мкА (0…20 мА/3700) | |
Период обновления результатов измерения четырех каналов, мс, не более | 10 | |
Гальваническая развязка | Отсутствует | |
Дискретные выходы | ||
Количество выходных устройств | 8 | |
Тип выходного устройства | Дискретный, релейные (нормально разомкнутые контакты) | |
Гальваническая развязка | Индивидуальная | |
Электрическая прочность изоляции, В | 2830 | |
Коммутируемое напряжение в нагрузке, В, не более: | ||
– для цепи постоянного тока | 30 (резистивная нагрузка) | |
– для цепи переменного тока | 250 (резистивная нагрузка) | |
Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока | |
Установившийся ток при максимальном напряжении: | ||
– для цепи постоянного тока, А, не более | 5 (резистивная нагрузка) | |
– для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | |
Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
Механический ресурс реле, циклов, не менее | 10 000 000 | |
Электрический ресурс реле, циклов, не менее | 200 000: 3 А при 125 В переменного тока, резистивная нагрузка | |
100 000: 3 А при 250 В переменного тока | ||
100 000: 5 А, 30 В постоянного тока, резистивная нагрузка | ||
25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | ||
Аналоговые выходы | ||
Количество выходных устройств | 1 | |
Тип выходного устройства | ЦАП «параметр-ток» | |
Диапазон генерации тока, мА | 4…20 | |
Напряжение питания, В | 12…30 | |
Внешняя нагрузка не более, кОм | 1 | |
Гальваническая развязка | есть (индивидуальная) | |
Электрическая прочность изоляции, В | 2830 | |
Индикация и элементы управления | ||
Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2х16 символов | |
Дискретные индикаторы | два светодиодных индикатора (красный и зеленый) | |
Количество механических кнопок | 6 |
Прибор эксплуатируется при следующих условиях:
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
