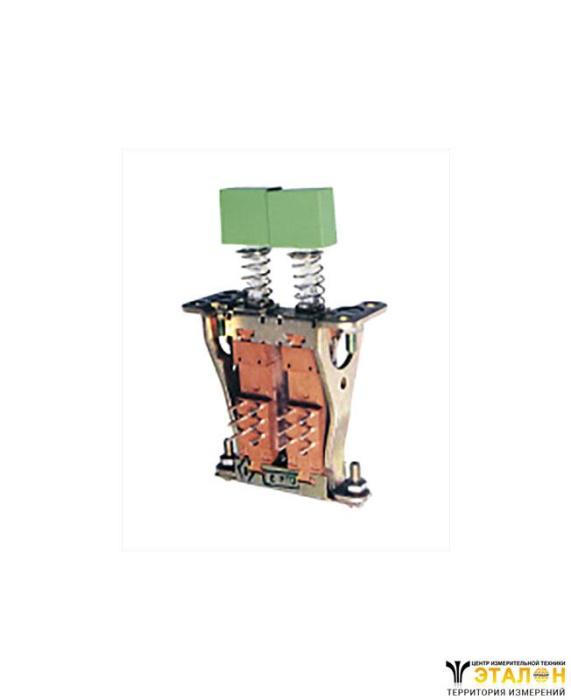

Переключатели кнопочные ПКн43 предназначены для работы в электроцепях переменного и постоянного токов.

Применяется для печатного и объемного монтажа.

Технические характеристики
Наименование	Значения
Для переключателей с контактами, покрытыми золотом: коммутируемое постоянное и переменное напряжение, В (эфф) коммутируемый ток, А при активной и индуктивной нагрузках	от 0,05 до 36 от 1·10^-6 до 0,1
Для переключателей с контактами, покрытыми серебром: коммутируемое постоянное и переменное напряжение, В (эфф) коммутируемый ток, А: при индуктивной нагрузке при активной нагрузке	от 0,1 до 250 от 0,01 до 0,25 от 0,01 до 1
Max коммутируемая мощность: на постоянном токе, Вт, не более на переменном токе частотой до 50 Гц, В·А	20 30
Электрическая прочность изоляции, В (эфф )	1050
Сопротивление контакта, Ом	0.02
Сопротивление изоляции, МОм	1000
Емкость между выводами контактов, пФ	1.5
Усилие переключения, Н (кгс) для всех кнопок, кроме кнопки сброса переключателей ПКн43ФО, ПКн43ФОС1 (2) для кнопки сброса переключателей ПКн43ФО, ПКн43ФОС1(2)	30 (3) 35 (3,5)
Min наработка, ч	10000
Срок сохраняемости, лет	15

Условия эксплуатации

Синусоидальная вибрация:
- диапазон частот, Гц 1-2000;
- амплитуда ускорения, м/с² (g) 100 (10).
Акустический шум:
- диапазон частот, Гц 50-10000;
- уровень звукового давления, дБ 150.
Механический удар многократного действия:
- пиковое ударное ускорение, м/с² (g) 400 (40);
- длительность действия, мс 1-10.
Механический удар одиночного действия:
- пиковое ударное ускорение, м/с² (g) 5000 (500);
- длительность действия, мс 1-2.
Линейное ускорение, м/с² (g) 250 (25);
Атмосферное пониженное рабочее давление, Па (мм рт ст ):
- 666 (5) Повышенная рабочая температура среды, °С;
- без световой сигнализации 85;
- с обозначением световой сигнализации С1 80;
- с обозначением световой сигнализации С2 70.
Пониженная рабочая температура среды, °С минус 60;
Смена температур °С:
- без световой сигнализации от 85 до минус 60;
- с обозначением световой сигнализации С1 от 80 до минус 60;
- с обозначением световой сигнализации С2 от 70 до минус 60.
Повышенная относительная влажность воздуха при 35 °С, %, не более 98;
Соляной туман;
Иней, роса;
Плесневые грибы.

Структура условного обозначения

Переключатель ПКн43Ф(Б,В,Н,О,С1,С2)-1(2,1Л,2Л)-15(20)-1(2-11)-2(4,6,8,2К,4К,6К,8К)-
-1(2,3,4,5)/2(1,3,4,5) В Ю60.360.008 ТУ, где:

ПКн - переключатель кнопочный;
43 - порядковый номер разработки;
Ф - наличие фиксации включенной кнопки;
Б - наличие блокировки, исключающей одновременное включение двух любых рядом
стоящих кнопок;
В - взаимовыключение, т.е. выключение включенной кнопки производят нажатием на любую
другую, либо одновременно на две любые, рядом стоящие кнопки;
Н - выключение кнопки от повторного нажатия;
О - общий сброс;
С1 или С2 - наличие световой сигнализации, где:
С1 - переключатель с лампами типа СМН6-80 ТУ16-88 ИФМР.675.100.002 ТУ;
С2 - переключатель с лампами типа СМН9-60 ТУ16-88 ИФМР.675.100.001 ТУ;
1 - покрытие контактов - золото;
2 - покрытие контактов - серебро;
1Л - покрытие контактов - золото для облегченных условий коммутации;
2Л - покрытие контактов - серебро для облегченных условий коммутации;
15 (20) - шаг по ячейкам, а для переключателей с одной ячейкой - размер кнопки;
1 (2-11) - количество ячеек в переключателе;
2 (4, 6, 8) - количество контактов в ячейке с выводами на две стороны;
(2К, 4К, 6К, 8К) - количество контактов в ячейке с выводами на одну сторону;
1 (2, 3, 4, 5) - цвет кнопок или цвет светофильтра для переключателей со световой сигнализацией
(1 - зеленый, 2 - желтый, 3 - серый, 4 - красный, 5 - синий);
2 (1, 3, 4, 5) - цвет кнопки или цвет светофильтра кнопки сброса для переключателей с общим
сбросом ПКн43ФО и ПКн43ФОС;
В - всеклиматическое исполнение по ГОСТ 15150-69;
Ю60.360.008 ТУ - обозначение технических условий.
