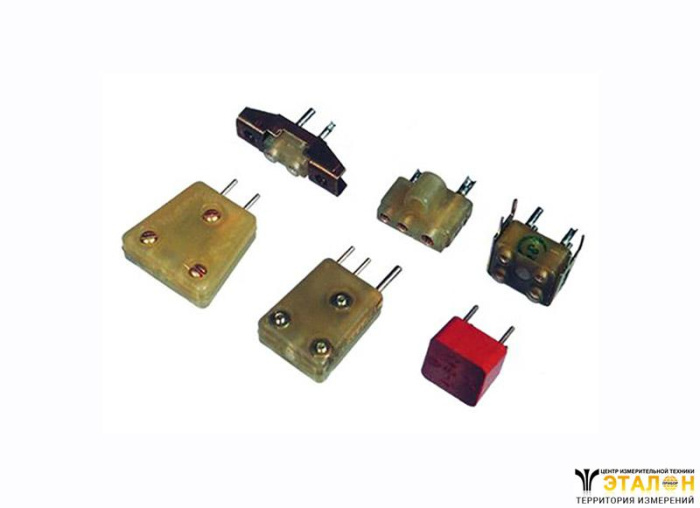

Соединители электрические низкочастотные ОНП-ВГ-2
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Соединители электрические низкочастотные ОНП-ВГ-2 прямоугольные предназначены для объемного монтажа в электрических цепях постоянного и переменного тока.
| Наименование | Значения |
| Сила электрического тока на контакт, А | 2 |
| Max напряжение, В | 150 |
| Испытательное напряжение, В | 800 |
| Сопротивление контактов, Ом | 0,01 |
| Сопротивление изоляции, МОм | 5000 |
| Емкость между любыми соседними контактами, пФ | 5 |
| Усилие расчленения контактов (гнезд) с контрольным штырём-калибром, Н (кгс) | 0,3 (0,03) |
| Усилие расчленения соединителей, Н (кгс) | 6 (0,6) - 11 (1,1) |
| Количество сочленений-расчленений | 1000 |
| Min наработка, ч | 15000 |
| Гамма-процентный срок сохраняемости при y = 99,5 %, лет | 12 |
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 55;
- амплитуда ускорение, м/с2 (g) 5 (0,5).
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 150 (15);
- Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400);
- Температура среды, °С:
- повышенная рабочая 70;
- пониженная рабочая минус 25.
- Смена температуры, °С от 100 до минус 25;
- Повышенная относительная влажность при температуре 25 °С, % 98;
- Иней и роса;
- Хвостовики контактов соединителей должны допускать присоединение:
- двух проводов сечением не более, мм2 0,14;
- или одного провода сечением не более, мм2 0,35.
Структура условного обозначения
Соединители электрические низкочастотные прямоугольные типа обозначаются так: вилка (Розетка, Вилка-перемычка) ОНП-ВГ-2-2(3,4)/21х8 В(Р)-34(21, 29, 30, 43) ТУ У 14308479.002-99, где:
- ОНП - соединитель низкочастотный, прямоугольный для объемного монтажа;
- В - врубное сочленение;
- Г - малогабаритный;
- 2 - порядковый номер разработки;
- 2 (3,4) - количество контактов в соединителе;
- 21х8 (16х8; 12х11; 25х7; 16х12; 25х15; 15х12; 7х12; 3x11) - условный размер соединителя;
- В (Р) - часть соединителя: В - вилка; Р - розетка;
- Конструктивное исполнение:
- 34 - кабельная часть без кожуха;
- 21 - приборная часть без кожуха;
- 29 - приборная часть для монтажа в печатную плату;
- 30 - приборная часть для монтажа на лицевую панель;
- 43 - перемычка;
- ТУ У 14303479.002-99 - обозначение технических условий;
- Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.
