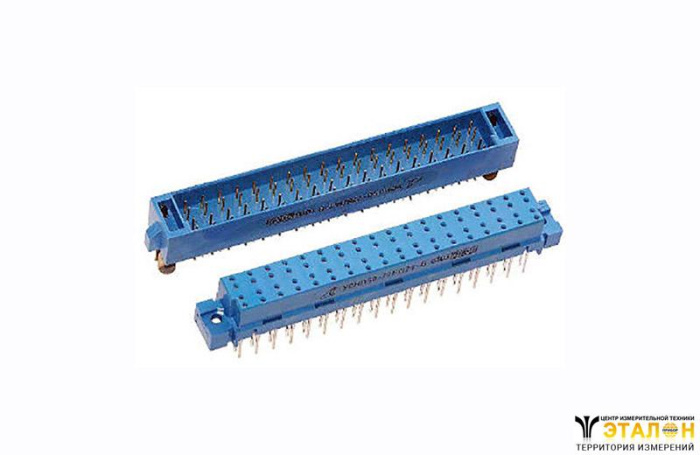

Соединители электрические низкочастотные УСНП58-72
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Соединители электрические низкочастотные УСНП58-72 прямоугольные предназначены для работы в электрических цепях постоянного, переменного и импульсного токов, врубного сочленения для печатного монтажа.
| Наименование | Значения |
| Рабочий ток на каждый контакт, А | 2 |
| Рабочее напряжение, В (ампл) | 250 |
| Сопротивление контактов, мОм | 10 |
| Сопротивление изоляции, МОм | 5000 |
| Емкость между контактами, пФ | 2,5 |
| Электрическая прочность изоляции, В | 1200 |
| Усилие расчленени я контактов (гнезд) с контрольнымкалибром, Н (кгс) | от 0,14 (0,014) до 0,5 (0,05) |
| Усилие расчленения соединителей, Н (кгс) | 70 (7,0) |
| Кол-во сочленений-расчленений | 500 |
| Min наработка на отказ, ч | 15000 |
| Min срок сохраняемости, лет | 15 |
Условия эксплуатации
- Синусоидальная вибрация:
- диапазон частот, Гц 1 - 2000;
- амплитуда ускорения, м/с2 (g) 100 (10).
- Акустический шум:
- диапазон частот, Гц 50 - 10000;
- уровень звукового давления, дБ 150.
- Механический удар одиночного действия:
- пиковое ударное ускорение м/с2 (g) 5000 (500);
- длительность действия, мс 1 - 2.
- Механический удар многократного действия:
- пиковое ударное ускорение, м/с2 (g) 400 (40);
- длительность действия, мс 2 - 10.
- Линейное ускорение, м/с2 (g) 250 (25);
- Температура среды, °С:
- повышенная рабочая 70;
- пониженная рабочая минус 60.
- Смена температур, °С от 105 до минус 60;
- Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·103 (5);
- Повышенная относительная влажность при температуре 35 °С, % 98;
- Степень жесткости Х;
- Иней, роса, соляной туман, плесневые грибы, статическая пыль, солнечное излучение;
- Хвостовики контактов (розеток) допускают присоединение методом пайки одного провода
сечением 0,2 мм2 или двух проводов сечением 0,14 мм2.
Структура условного обозначения
Соединители электрические низкочастотные прямоугольные типа обозначаются так Вилка (Розетка) УСНП58-72В(Р) П 2(4) 1(2)-В ТУ У 14308479.008-2002, ВКШУ.430429.006 ТУ где:
- УСНП - соединитель низкочастотный прямоугольный;
- 58 - порядковый номер разработки;
- 72 - количество контактов;
- В (Р) - тип контакта: В - штыревой; Р - гнездовой;
- П - способ монтажа: пайка;
- 2 (4) - тип хвостовика:
- 2 - для прямого монтажа в отверстие печатной платы;
- 4 - для планарного монтажа на печатной плате;
- 1 (2) - покрытие рабочей части контактов: 1 - золото; 2 - серебро;
- В - всеклиматическое исполнение В.2.1 по ГОСТ 15150-69;
- ТУ У 14308479.008-2002, ВКШУ.430429.006 ТУ - обозначение технических условий.
