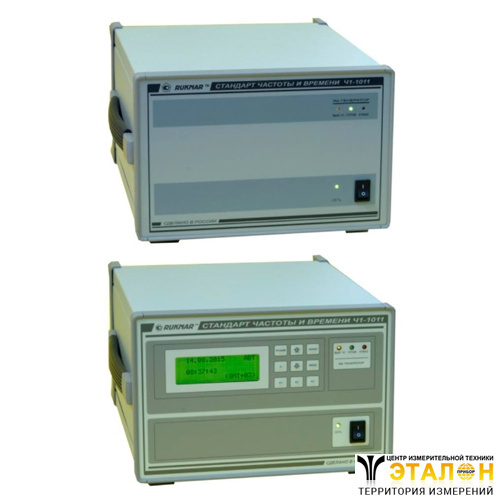

Ч1-1011 - стандарт частоты и времени рубидиевый
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение стандарта частоты и времени рубидиевого Ч1-1011:
Стандарты частоты и времени рубидиевые Ч1-1011 предназначены для формирования и выдачи потребителю высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов с частотами 1, 5, 10 МГц и импульсного сигнала с периодом следования 1 с, которые могут использоваться в качестве опорных сигналов в раз личных частотно-измерительных системах, в системах навигации, радиосвязи, в системах тактовой сетевой синхронизации.
Описание стандарта частоты и времени рубидиевого Ч1-1011:
Стандарты выпускаются в четырех модификациях – Ч1-1011, Ч1-1011/1, Ч1-1011/2 и Ч1-1011/3, которые отличаются метрологическими характеристиками и набором устанавливаемых устройств (модулей). Модульный принцип построения позволяет легко адаптировать прибор под конкретные требования потребителя.
Стандарты имеют в своём составе базовый набор устройств, включающий высокостабильный рубидиевый стандарт частоты (РСЧ), формирователь импульсного сигнала с периодом следования 1 с и модуль питания. К съемным устройствам относятся модуль приёмника СРНС (спутниковые радионавигационные системы) МПР-01 и модули усилителей МУС-01, МУС-02, МУС-03. Электрическое соединение составных частей и съёмных модулей осуществляется через трассировочную плату.
Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств стандартов. В стандартах Ч1-1011 и Ч1-1011/2 предусмотрена возможность соединения с внешним персональным компьютером (ПК) по интерфейсу RS-232С. В этом случае диагностическая информация отображается на экране монитора ПК. Стандарты Ч1-1011 и Ч1-1011/2 могут принимать хронометрическую информацию от спутниковых радионавигационных систем ГЛОНАСС и GPS и использовать её для синхронизации местной шкалы времени и автоматической корректировки действительного значения частоты встроенного высокостабильного РСЧ.
На передней панели приборов Ч1-1011 и Ч1-1011/2 расположен ЖК дисплей и панель управления, с помощью которых можно оперативно получать информацию о текущих параметрах устройств, входящих в состав приборов, и проводить корректировку частоты выходных сигналов. Информация сгруппирована по информационным экранам, последовательно и циклично выводимым на дисплей по нажатию кнопки «экран». Переход в режим редактирования происходит при нажатии кнопки «режим».
На первом экране производится установка текущей даты и времени либо автоматически при наличии сигнала СРНС, либо вручную с помощью кнопок панели управления.
Далее следуют экраны контроля параметров опорного генератора «РУБИДИЕВЫЙ ГЕНЕРАТОР». На них приведена информация о наиболее важных параметрах генератора, его порядковом номере, времени наработки и об установленной версии микропрограммы.
На одном из экранов можно провест и корректировку частоты опорного генератора. При наличии сигнала СРНС корректировка частоты производится автоматически с выводом информации о проведенных поправках.
В конце следуют экраны с параметрами приемника сигналов СРНС «ГЛОНАСС/GPS». Здесь представлена информация о наличии сигнала СРНС и его достоверности, количестве наблюдаемых спутников ГЛОНАСС/GPS, координатах текущего местонахождения.
Технические характери стикитандарта частоты и времени рубидиевого Ч1-1011:
| Параметр | Значение | |||
| Ч1-1011 | Ч1-1011/1 | Ч1-1011/2 | Ч1-1011/3 | |
| Номинальное значение частоты выходных сигналов, МГц | 1, 5, 10 | |||
| Напряжение выходных сигналов на нагрузке 50 Ом, В, в пределах | 1,0 ± 0,2 | |||
| Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах - при выпуске - в интервале между поверками | ± 2,0·10-11 ± 2,4·10-10 | ± 5,0·10-11 ± 6,0·10-10 | ||
| Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах | ± 2·10-11 | ± 5·10-11 | ||
| Относительная погрешность по частоте за 1 сут при работе в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в пределах | ± 5·10-12 | - | ± 5·10-12 | - |
| Относительная погрешность воспроизведения частоты, отн. ед., не более | 2·10-11 | 5·10-11 | ||
| Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 c за 10 с за 100 с за 1 сут | 4·10-11 5,0·10-12 2,0·10-12 5,0·10-12 | 2,0·10-11 8,0·10-12 3,0·10-12 1,0·10-11 | ||
| Относительное изменение частоты в диапазоне рабочих температур от 0 до + 40 °C, отн. ед., в пределах | ± 1·10-10 | |||
| Диапазон электронной перестройки частоты выходных сигналов с шагом 1·10-12, отн. ед. | ± 1·10-9 | |||
| Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее | 30 | |||
| Спектральная плотность мощности фазовых шумов в одной боковой полосе спект ра выхо д ного сигнала, дБ/Гц, не более при отстройке от несущей на (85±3) Гц на 1 кГц на 10 кГц | - 130 - 140 - 145 | |||
| Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах | ± 0,1 | |||
| Напряжение питания | ~ 220 В; 50 Гц / + (22-30) В | |||
| Потребляемая мощность, В·А (Вт), не более | 60 | |||
| Габаритные размеры (длина×ширина×высота), мм, неболе | 310 х 25 5 х 170 | |||
| Масса, кг, не более | 6,5 | |||
Комплект поставки Ч1-1011
| № | Наименование | Ч1-1011 | Ч1-1011/1 | Ч1-1011/2 | Ч1-1011/3 |
| 1 | Стандарт частоты рубидиевый Ч1-1014 | 1 | - | 1 | - |
| 2 | Стандарт частоты рубидиевый Ч1-1013 | - | 1 | - | 1 |
| 3 | Модуль приёмника спутниковых радионавигационных систем МПР-01 | 1 | - | 1 | - |
| 4 | Модуль усилителей высокостабильных синусоидальных сигналов (по выбору заказчика): МУС-01 (3 независимых выхода 10 МГц, тип соединителя СР-50-73ФВ) МУС-02 (3 независимых выхода 5 МГц, тип соединителя СР-50-73ФВ) МУС-03 (3 независимых выхода 1, 5 и 10 МГц, тип соединителя СР-50-73ФВ) МУС-04 (6 независимых выходов 1, 5 и 10 МГц в любом сочетании по выбору заказчика, тип соединителя SMA) | 1 любой из перечисленных | 2 любых из перечисленных | 1 любой из перечисленных | 2 любых из перечисленных |
| 5 | Одиночный комплект ЗИП | 1 | 1 | 1 | 1 |
| 6 | Комплект эксплуатационной документации | 1 | 1 | 1 | 1 |
| 7 | Ящик укладочный | 1 | 1 | 1 | 1 |
Дополнительная комплектация Ч1-1011:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Модуль синтезатора МС с программным обеспечением (тип соединителя SMA) вместо модуля усилителей |
| 2 | Антенна для приемника СРНС |
