TMM-540

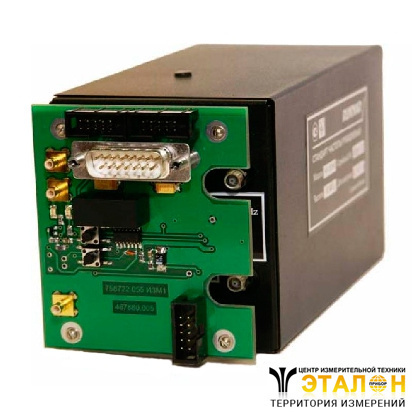

Ч1-1014 - стандарт частоты рубидиевый с модулем приемника сигналов GPS/ГЛОНАСС

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Интервал поверки
12 месяцев
Госреестр РФ
35169-07
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Назначение стандарта частоты рубидиевого Ч1-1014:

Рубидиевый стандарт частоты Ч1-1014 предназначен для использования в качестве источника высокостабильного сигнала в аппаратуре измерения частоты и времени, в системах навигации, телефонной и радиосвязи, в телекоммуникационных сетях. Малые габариты, вес, потребляемая мощность, время выхода в рабочий режим позволяют широко использовать его в различных мобильных радиотехнических системах и комплексах.

Ч1-1014 имеет встроенный модуль привязки частоты по импульсному сигналу 1 с от внешней шкалы времени или от приёмника СРНС ГЛОНАСС/GPS и перестраиваемый синтезатор частоты с возможностью корректировк и частоты по интерфейсу RS-232.

Назначение платы приемника навигационных систем РУГА.467880.005:

Плата приемника навигационных систем РУГА.467880.005 предназначена формирования сигнала секундной метки, используемого для корректировки частоты рубидиевых стандартов частоты и времени (РСЧ). Одновременно на двух высокочастотных выходах платы приёмника формируются сигналы секундной метки навигационного приёмника и РСЧ, доступные для использования потребителем. При наличии устойчивого приема сигналов от спутников радионавигационных систем ГЛОНАСС и GPS плата обеспечивает работу РСЧ в режиме привязки частоты по сигналам секундной метки времени (режим "дисциплинированного" рубидиевого стандарта частоты) с погрешностью действительного значения частоты РСЧ не более ±5·10-12.

Изделие определяет и выдает всеобщее скоординированное время UTC (SU) или UTC (USNO). Для удобства в работе плата приёмника имеет два выхода последовательных интерфейсов, обеспечивающих работу с навигационными программами сторонних производителей и с программным обеспечением встроенного модуля приемника. Конструктивно плата адаптирована для работы совместно с рубидиевым стандартом частоты Ч1-1014. Она может поставляться совместно с РСЧ Ч1-1014 или отдельно в виде самостоятельной поставки. В последнем случае потребитель может самостоятельно произвести её подключение к РСЧ Ч1-1014. Плата приёмника питается от источника питания с напряжением 27±3 В. Мощность, потребляемая платой приёмника от источника питания не превышает 1,5 Вт.

Описание платы приемника навигационных систем РУГА.467880.005:

Плата приемника навигационных систем РУГА.467880.005 имеет в своем составе модуль навигационного приемника, микроконтроллер и ряд интерфейсных микросхем. Плата обеспечивает прием и обработку радионавигационных сигналов от спутников систем ГЛОНАСС и GPS при мощности сигналов на входе устройства от минус 160 до минус 130 дБВт. Максимальное количество спутников, сигналы от которых участвуют в обработке ÷ 16. При этом на выходе приёмника формируется секундная метка времени, положительный фронт которой привязан к UTC (SU) или UTC (US). Эта секундная метка подается на соответствующий контакт низкочастотного разъема стандарта частоты и используется для его привязки по частоте.

Устройство обеспечивает обмен информацией по двум независимым последовательным интерфейсам с протоколами IEC 61162-1 (NMEA-0183) для работы с навигационными программами сторонних производителей и MNP-binary для работы с программным обеспечением модуля приемника. Расположенный на плате микроконтроллер анализирует навигационную информацию выдаваемую приемником и, в зависимости от результата анализа, запрещает или разрешает прохождение секундной метки на вход стандарта частоты. В тех случаях, когда нестабильность положения импульсов секундной метки превышает значения, необходимые для обеспечения требуемой точности привязки частоты рубидиевого стандарта, их прохождение блокируется и привязка частоты рубидиевого стандарта не происходит. Информация о состоянии устройства и качестве параметров секундной метки индицируется двумя светодиодами, расположенными на плате.

Технические характеристики стандарта частоты рубидиевого Ч1-1014:

ПараметрЗначение
Характеристики платы стандарта частоты рубидиевого Ч1-1014
Номинальное значение частоты выходного сигнал, МГц10
Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах1,0 ± 0,2
Относительная погрешность по частоте при выпуске, отн. ед., в пределах± 2·10-11
Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах± 2·10-11
Относительная погрешность по частоте за 1 сут при работе прибора в режиме автоматической корректировки частоты, отн. ед., в пределах± 5·10-12
Относительная погрешность воспроизведения частоты, отн. ед., не более2·10-11
Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
за 1 с
за 10 с
за 100 с
за 1 сут

1,4·10-11
5,0·10-12
2,0·10-12
5,0·10-12
Относительное изменение частоты в диапазоне рабочих температур от 0 до + 50 °C, отн. ед., не более2·10-10
Подавление cоcтавляющей 20 МГц в спектре выходного сигнала, дБ, не менее30
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более
при отстройке от несущей
на (85±3) Гц
на 1 кГц
на 10 кГц


- 130
- 140
- 145
Погрешность синхронизации формируемой прибором последовательности секундных импульсов импульсами внешней шкалы времени, мкс, в пределах± 0,1
Напряжение питания от сети постоянного тока, Вот + 22 до + 28
Потребляемая мощность, Вт, не более18
Габаритные размеры (длина×ширина×высота), мм, не более158 х 78 х 87
Масса, кг, не более1,2
Характеристики платы приёмника РУГА.467880.005
Используемые диапазоны радиочастотL1 ГНСС ГЛОНАСС (код стандартной точности ГЛОНАСС согласно ИКД ГЛОНАСС),
L1 GPS NAVSTAR (С/А код согласно ICD GPS)
Нестабильность положения секундной метки, нс100
Напряжение сигнала секундной метки навигационного приёмника, В1,0±0,2
Напряжение сигнала секундной метки стандарта частоты, В1,0±0,2
Напряжение питания, В27±3
Ток, потребляемый от источника питания, А0,5
Диапазон рабочих температур, ºСот минус 40 до +60
Индикатор нахождении параметров секундной метки в заданных пределахсветодиод
Индикатор блокирования прохождения секундной метки в стандарт частотысветодиод
Интерфейс для работы с навигационными программами сторонних производителейIEC 61162-1 (NMEA-0183)
Интерфейс для работы с программным обеспечением встроенного модуля приемникаMNP-binary
Вес, г, не более150

Комплект поставки

Наименование Количество
1 Стандарт частоты рубидиевый Ч1-1014 1
2 Плата приемника навигационных систем РУГА.467880.005 1
3 Одиночный комплект ЗИП 1
4 Комплект эксплуатационной документации 1
5 Ящик укладочный 1
